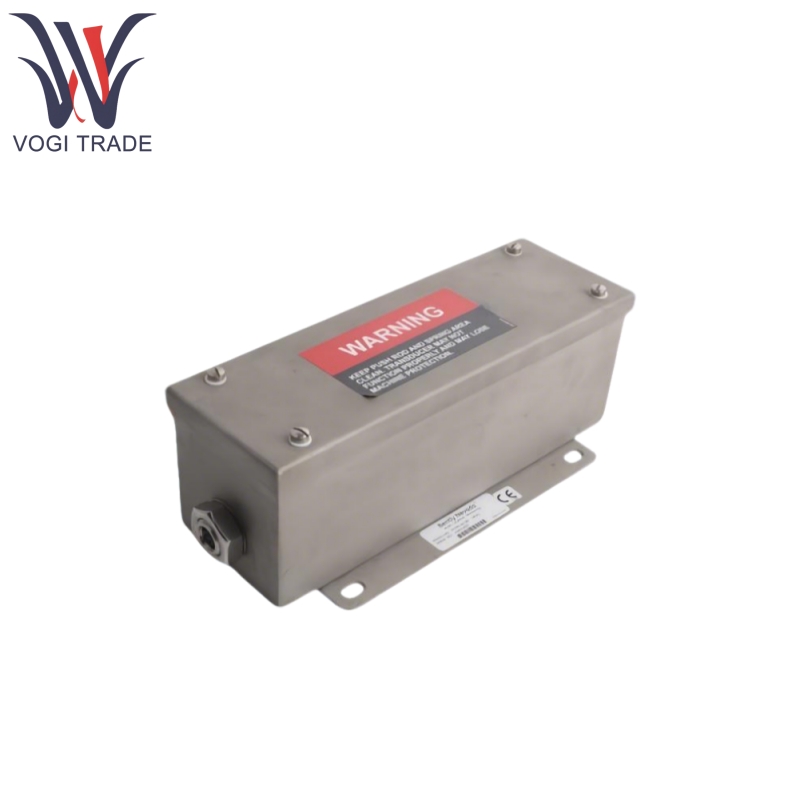

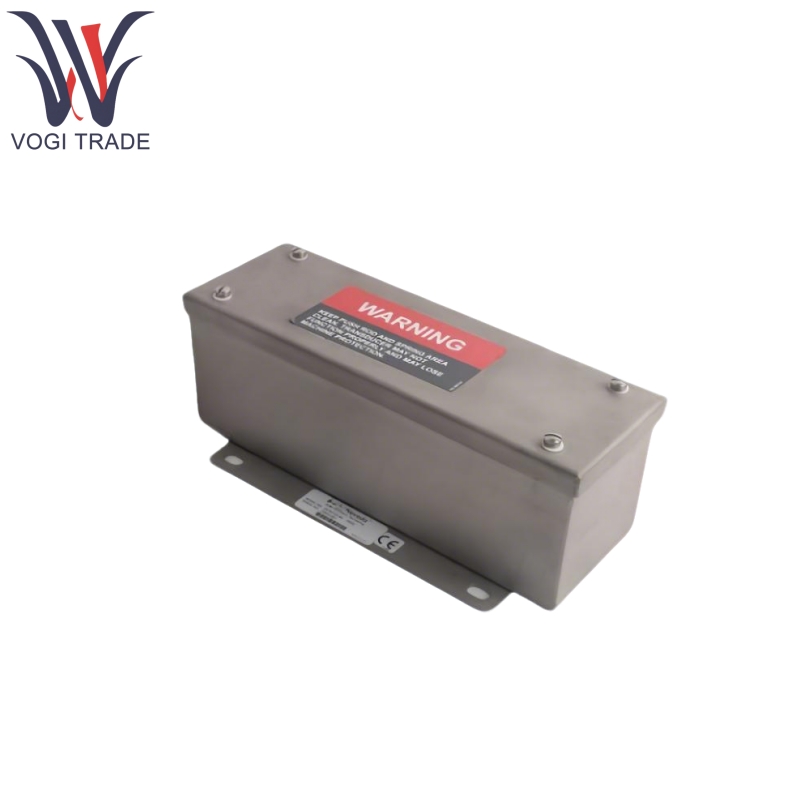

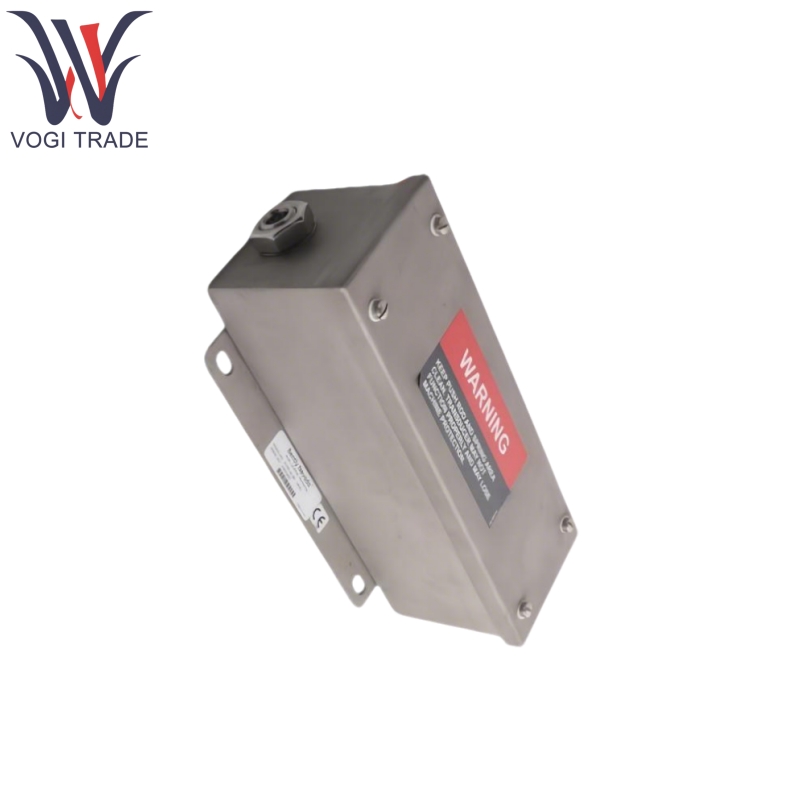

Bently Nevada 24765-02-01

คุณสมบัติของผลิตภัณฑ์

Bently Nevada 24765-02-01 ฟังก์ชั่นหลักคือการตรวจสอบปริมาณการขยายตัวทางความร้อนของท่อกังหันเนื่องจากการเปลี่ยนแปลงของอุณหภูมิในระหว่างการเริ่มต้นและการทำงานซึ่งรวมถึง::

การวัดการกระจัดของการขยายตัวทางความร้อนของท่อเมื่อเทียบกับรากฐาน

การตรวจสอบตำแหน่งของเท้าเลื่อนของปลอกโดยใช้การกำหนดค่าเซ็นเซอร์คู่เพื่อหลีกเลี่ยงการเสียรูปของปลอกหรือความเสียหายต่อเครื่องเนื่องจากการติดขัดเท้าเดียว

ช่วยในการพิจารณาว่าอัตราการขยายตัวทางความร้อนของเปลือกหอยและโรเตอร์ถูกจับคู่เพื่อป้องกันแรงเสียดทานระหว่างชิ้นส่วนการหมุนและที่อยู่กับที่เนื่องจากความแตกต่างของการขยายตัว

Bently Nevada 24765-02-01 ขึ้นอยู่กับหลักการ Differial Transferial Transformer (LVDT) เชิงเส้นและติดตั้งที่อยู่อาศัยป้องกันน้ำสำหรับสถานการณ์การตรวจสอบสภาพกังหันอุตสาหกรรม

ฟังก์ชั่นผลิตภัณฑ์

1. อย่างต่อเนื่องเนวาดา 24765-02-01 ขึ้นอยู่กับเทคโนโลยี LVDT ซึ่งแปลงการเคลื่อนที่เชิงกลของก้านให้กลายเป็นสัญญาณไฟฟ้าสำหรับการวัดการขยายตัวทางความร้อนที่แม่นยำสูงของที่อยู่อาศัย

2. ที่อยู่อาศัยทำจากสแตนเลสแม่เหล็ก 400 ซีรีส์, NEMA 3 (การพิสูจน์ฝุ่นและสาด), ขดลวดทำจากอีพอกซีแก้วลามิเนตเพื่อความมั่นคงด้านสิ่งแวดล้อมและโอกาสในการเป็นผู้นำ 25 AWG หลายสายไฟทองแดง

3. ความเป็นเส้นตรงสูง (± 0.5% ของระดับเต็ม) ทำให้มั่นใจได้ถึงความแม่นยำในการวัด เสถียรภาพที่แข็งแกร่ง (0.125% ของระดับเต็ม) ที่มีดริฟท์ต่ำสำหรับการใช้งานในระยะยาว Bently Nevada 24765-02-01 เป็นอุณหภูมิที่ได้รับการชดเชยด้วยค่าสัมประสิทธิ์อุณหภูมิต่ำของปัจจัยสัดส่วน (0.07%/° C) เพื่อปรับให้เข้ากับสภาพแวดล้อมการทำงานอุณหภูมิที่หลากหลาย

4. อย่างต่อเนื่องเนวาดา 24765-02-01 รองรับการกำหนดค่าเซ็นเซอร์คู่สามารถเชื่อมโยงกับจอภาพการติดขัดของเชลล์เลื่อนและสัญญาณเตือนทริกเกอร์สถานะผิดปกติอื่น ๆ

แอปพลิเคชันผลิตภัณฑ์

Bently Nevada 24765-02-01 ส่วนใหญ่ใช้กับการตรวจสอบเงื่อนไขของกังหันขนาดใหญ่ (เช่นกังหันไอน้ำ, กังหันก๊าซ) และสถานการณ์เฉพาะรวมถึง:

ขั้นตอนการเริ่มต้นของกังหัน: การตรวจสอบว่าอัตราการขยายตัวทางความร้อนของปลอกและโรเตอร์นั้นถูกจับคู่เพื่อหลีกเลี่ยงแรงเสียดทานของส่วนประกอบหรือไม่

ขั้นตอนการดำเนินงาน: การตรวจสอบแบบเรียลไทม์ของการขยายตัวทางความร้อนของท่อเพื่อให้แน่ใจว่าอุปกรณ์ทำงานภายในขอบเขตที่ปลอดภัย

คำเตือนความล้มเหลว: การตรวจสอบสถานะของเท้าเลื่อนผ่านการกำหนดค่าเซ็นเซอร์คู่เพื่อป้องกันการเสียรูปของปลอกหรือความเสียหายต่อเครื่องเนื่องจากการติดขัด

พารามิเตอร์ผลิตภัณฑ์

พลังงานอินพุต +24 VDC, 30 mA ขั้นต่ำ

สเกลปัจจัย 0.404 v/mm (10.25 V/in)

ช่วงเชิงเส้น± 25.4 มม. (± 1.00 นิ้ว) -3 dB ความถี่ 15 Hz

เอาท์พุทอิมพีแดนซ์ 7 kΩเล็กน้อย (ทุกรุ่น)

ความต้านทานโหลดขั้นต่ำ 100 kΩ

กระเพื่อมที่ส่งออก <1% เต็มสเกล

ความเป็นเส้นตรง± 0.5% เต็มช่วง

ความเสถียร 0.125% เต็มรูปแบบ

ค่าสัมประสิทธิ์อุณหภูมิสเกลสเกล 0.07%/° C (0.04%/° F)

อุณหภูมิการทำงาน -18 ° C ถึง +71 ° C (0 ° F ถึง +160 ° F)

อุณหภูมิการจัดเก็บ -54 ° C ถึง +93 ° C (-65 ° F ถึง +200 ° F)

ความต้านทานแรงกระแทก 250 กรัมสำหรับ 11 มิลลิวินาที

ความต้านทานการสั่นสะเทือน 10 g @ 0 ถึง 2 kHz
