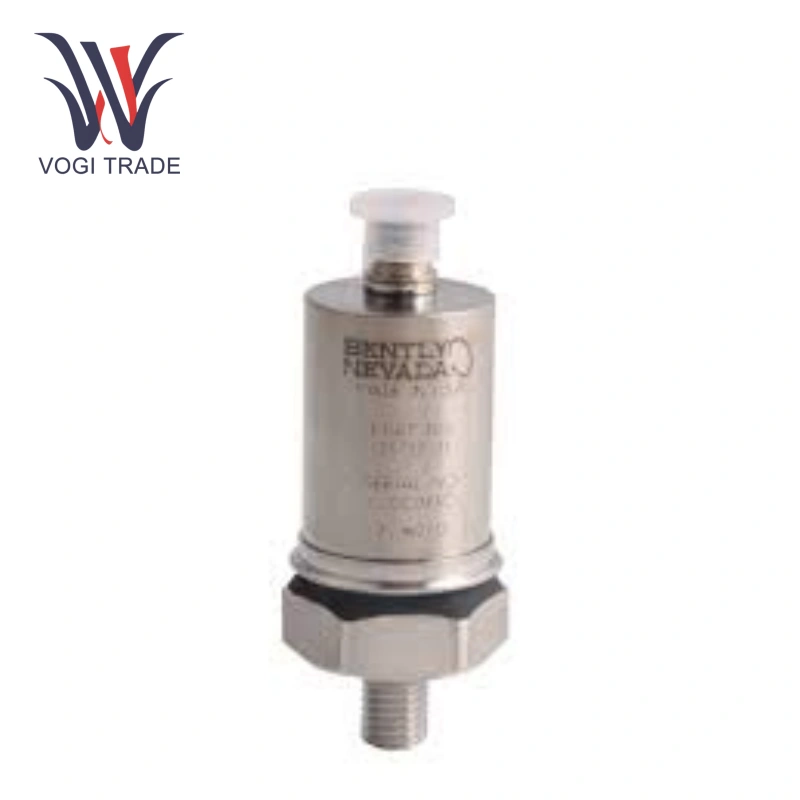

แบรนด์: Bently Nevadaคำอธิบาย: ระบบการเร่งความเร็วเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นระบบทรานสดิวเซอร์การเร่งความเร็วของเนวาดา 23732-01 ได้รับการออกแบบมาสำหรับแอพพลิเคชั่นเครื่องจักรที่สำคัญที่ต้องใช้การวัดความเร่งของปลอกเช่นการตรวจสอบตาข่ายเกียร์ ประกอบด้วยตัวเร่งความเร็วสายเคเบิลเชื่อมต่อระหว่างกันและโมดูลอินเตอร์เฟส
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
23732-01 |
| หมายเลขสั่งซื้อ |
23732-01 |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
อเมริกา |
| รหัส HS |
8414909090 |
| มิติ |
15*15*5 ซม. |
| มิติการบรรจุ |
17*17*7 ซม. |
| น้ำหนัก |
1 กิโลกรัม |
ภาพรวมผลิตภัณฑ์
ลักษณะเอาต์พุต (accelerometer):
ความไว: 25 mV/g (2.55 mV/m/s²) ± 5%
ช่วงการเร่งความเร็ว: 75 กรัม (735 m/s²) สูงสุด
การตอบสนองความถี่:
10 Hz ถึง 20 kHz (600 cpm ถึง 1.2 ล้าน cpm) ± 3 dB
30 Hz ถึง 10 kHz (1800 cpm ถึง 600,000 cpm) ± 5%
ความถี่เรโซแนนท์ที่ติดตั้ง: 30 kHz ขั้นต่ำ
ความกว้างเชิงเส้น:
± 1% ถึง 50 กรัม (490 m/s²) สูงสุด
± 5% ถึง 75 กรัม (735 m/s²) สูงสุด
เชื่อมต่อภายในกับระบบทั่วไปโดยมีตัวแยกในตัวที่ให้ความโดดเดี่ยวจากกล่องหุ้มของเครื่อง
ความรอดชีวิตจากการช็อก: ± 5,000 กรัม (± 49,050 m/s²) สูงสุด
ข้อมูลจำเพาะของโมดูลอินเตอร์เฟส
อินพุต: ความต้องการพลังงาน -18 ถึง -24 VDC, สูงสุด 15 mA (10 mA ทั่วไป) ความยาวสายเคเบิลสูงสุด 305 ม. (1,000 ฟุต)
เอาท์พุท: ความไว 100 mV/g (10.2 mV/m/s²) เล็กน้อย
ขีด จำกัด ด้านสิ่งแวดล้อม: อุณหภูมิการทำงาน -40 ° C ถึง +100 ° C (-40 ° F ถึง +212 ° F), ความชื้นสัมพัทธ์สูงถึง 95% ที่ไม่ได้รับการระงับน้ำหนัก, น้ำหนัก 170 กรัม (6 ออนซ์)
คุณสมบัติ
Bently Nevada 23732-01 ที่มีความไวของ 25 mV/g (2.55 mV/m/s²) ± 5% และความกว้างของความกว้างที่ยอดเยี่ยมช่วยให้มั่นใจได้ว่าข้อมูลการวัดที่แม่นยำ
Bently Nevada 23732-01 ที่มีช่วงการตอบสนองความถี่ 10 Hz ถึง 20 kHz จับการเปลี่ยนแปลงการเร่งความเร็วในอุปกรณ์ภายใต้สภาวะการทำงานที่หลากหลาย
Bently Nevada 23732-01 ใช้ที่อยู่อาศัยสแตนเลส 316L ให้การกัดกร่อนที่ยอดเยี่ยมและความต้านทานการสึกหรอทำให้มั่นใจได้ว่าการทำงานที่มั่นคงในระยะยาวในสภาพแวดล้อมที่รุนแรง
Bently Nevada 23732-01 ที่มีความยาวสายเคเบิลสูงสุด 305 เมตรระหว่างโมดูลอินเตอร์เฟสและจอภาพช่วยอำนวยความสะดวกในการส่งสัญญาณทางไกลในโรงงานอุตสาหกรรมขนาดใหญ่
แอปพลิเคชัน
Bently Nevada 23732-01 ใช้เพื่อตรวจสอบการเร่งความเร็วการสั่นสะเทือนของอุปกรณ์ขนาดใหญ่เช่นกังหันไอน้ำและเครื่องกำเนิดไฟฟ้าโดยระบุความผิดพลาดที่อาจเกิดขึ้นทันทีเช่นส่วนประกอบที่หลวมและการสึกหรอ
Bently Nevada 23732-01 เหมาะสำหรับการตรวจสอบสถานะการทำงานของปั๊มคอมเพรสเซอร์และอุปกรณ์อื่น ๆ ภายในพืชปิโตรเคมี
อุปกรณ์เสริมและภาพวาดมิติ
เอกสารนี้ให้ภาพวาดมิติโดยละเอียดของโมดูล accelerometer และอินเตอร์เฟสเพื่อการติดตั้งและการรวมที่ง่าย
การวาดภาพโมดูลอินเตอร์เฟส (รูปที่ 1):
ภาพวาดนี้แสดงขนาดทางกายภาพของโมดูลอินเตอร์เฟสและมีประโยชน์สำหรับการวางแผนการติดตั้ง
23732 การวาดรูปแบบตัวเร่งความเร็ว (รูปที่ 2):
ภาพวาดนี้ให้ขนาดโดยละเอียด (เป็นมิลลิเมตร/นิ้ว) ของ 23732-01 accelerometer รวมถึงเธรดการติดตั้งและความสูงและเป็นข้อมูลอ้างอิงที่สำคัญสำหรับการติดตั้ง
