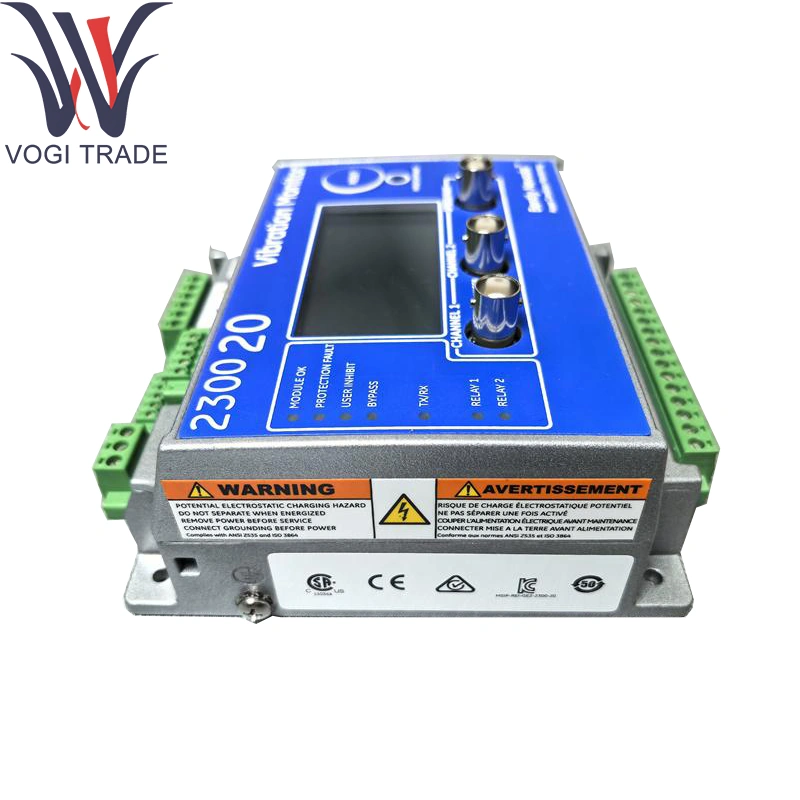

เนวาดา 2300/20-00

การสั่งซื้อข้อมูล

2300/20-AA: ตรวจสอบด้วยเอาต์พุต 4-20 MA

(รวมถึงชุดประกอบ DIN Rail Mount, Softions Manual และ Monitor Configuration)

ตอบ: ตัวเลือกการอนุมัติ

00 ไม่มี

02 การรับรองบรรยากาศระเบิดหลายครั้ง (ATEX/IECEX/CSA)

พารามิเตอร์ทางเทคนิค

ป้อนข้อมูล:

Proximity Probe (Eddy-current) 0–50 VP-P สำหรับเนวาดา 2300/20-00

Velocity Transducer (IEPE) 0.1 - 100 mm/s RMS

เอาต์พุต (เลือกได้):

± 10 V อะนาล็อก (เป็น≥ 2 kΩ)

4–20 ma loop ปัจจุบัน (RL ≤ 600 Ω) จากเนวาดา 2300/20-00

การตอบสนองความถี่: 2 Hz - 10 kHz (± 1 dB)

เพิ่มความแม่นยำ: ± 1 % เต็มรูปแบบ

ความละเอียด: การแปลงแบบอะนาล็อก 12 บิต

การกรอง:

คงที่ 2 Hz High-Pass

ต่ำที่เลือกได้ที่ 1, 1, 2, 5 หรือ 10 kHz

ฟังก์ชั่นการเตือนภัย: สัญญาณเตือนภัยอิสระสองครั้งต่อช่อง

การแยก: ช่องทางแยก Galvanic 2 ช่องทางไปยังพื้นดิน

พลังงาน: 24 V DC (18–32 V DC), 2 W สูงสุดสำหรับ Bently Nevada 2300/20-00

อุณหภูมิปฏิบัติการ: 0 ° C ถึง +70 ° C (มาตรฐาน)

ฟังก์ชั่นผลิตภัณฑ์

การปรับสภาพสัญญาณ: ขยายและทำให้สัญญาณโพรบดิบเป็นเส้นตรงในเนวาดา 2300/20-00 สำหรับเอาต์พุตลดเสียงรบกวน

การตรวจสอบสัญญาณเตือน: เปรียบเทียบระดับการสั่นสะเทือนอย่างต่อเนื่องกับเกณฑ์การเดินทางการรายงานสัญญาณเตือนผ่านทาง Nevada 2300/20-00 กับโมดูลแร็ค

การวินิจฉัย: ตรวจสอบความต่อเนื่องของเซ็นเซอร์-เคเบิลในตัวด้วยตนเองในตัว

Cโมดูลสนับสนุนแร่

400/00 Rack Chassis: มีโมดูลมากถึง 8 โมดูลรวมถึง Bently Nevada 2300/20-00 ให้บริการแบ็คเพลนและบัสข้อมูล

2300/01 โมดูล CPU: อินเทอร์เฟซโมดูลเอาต์พุตไปยังระบบโฮสต์

โมดูลรีเลย์ 2300/03: จัดเตรียมเอาต์พุตรีเลย์ฟอร์ม-C สำหรับสัญญาณเตือนภัย

2300/04 โมดูล analog-output: แปลงเอาต์พุตช่องเป็น 4-20 ma loops
