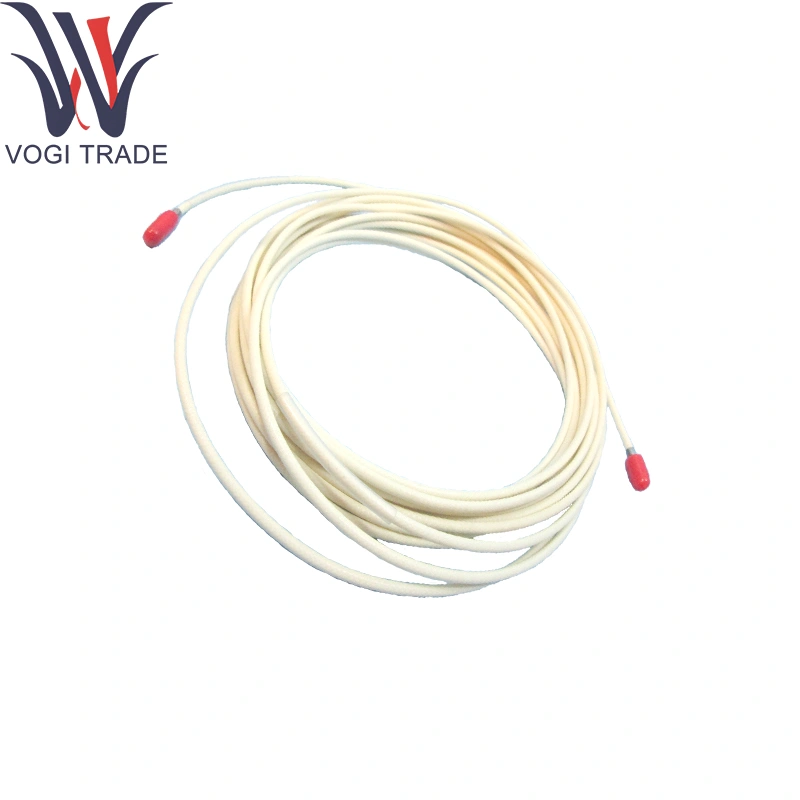

Bently Nevada 21747-080-00

การสั่งซื้อข้อมูล

หมายเลขชิ้นส่วน: 21747-080-00

คำอธิบาย: สายเคเบิลส่วนขยายของ Proximity-Probe สำหรับ 3300/3500/3700 ซีรี่ส์โมดูลมอนิเตอร์ซีรีส์

รหัสความยาว (“ 080”): 8.0m (± 0.05m)

ตัวเชื่อมต่อ A: 10-pin mini-din (End Probe)

ตัวเชื่อมต่อ B: 10-pin mini-din (ปลายProximitor®/Monitor-Module)

วัสดุแจ็คเก็ต: PVC (มาตรฐาน)

การป้องกัน: ความครอบคลุมแบบถักแบบถักกระป๋อง copper ≥95% ด้วยสายระบายน้ำ

มาตรฐานทางเทคนิคameters

ความต้านทานลักษณะ: 50Ω± 5% สำหรับเนวาดา 21747-080-00

ความจุ: ≤100pf/m ระหว่างตัวนำ

ตัวนำ: 26AWG, 7 × 36 Tinned-copper strands ต่อ core

คะแนนแรงดันไฟฟ้า: 300VAC MAX (ฉนวน)

คะแนนอุณหภูมิ: –20 ° C ถึง +80 ° C (แจ็คเก็ต PVC) บนเนวาดา 21747-080-00

การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม: ROHS-Comprified; สายเคเบิล

ฟังก์ชั่นผลิตภัณฑ์

Bently Nevada 21747-080-00 ยังคงความสมบูรณ์ของสัญญาณ AC ความถี่สูงของ Proximity-Probe โดยให้การขยายความต้านทานต่ำและการจับคู่ความต้านทานต่ำระหว่างโพรบและการปรับอากาศหรือโมดูลการตรวจสอบ การป้องกันที่แข็งแกร่งในเนวาดา 21747-080-00 และอิมพีแดนซ์ควบคุมลดการลดทอนสัญญาณและเสียงรบกวนรองรับการวัดระยะเวลาเรียลไทม์ที่แม่นยำของการกวาดล้างเพลาและการสั่นสะเทือนในระยะทางไกล

พื้นที่แอปพลิเคชัน

กังหันและคอมเพรสเซอร์รุ่นพลังงาน: ขยายการเชื่อมต่อโพรบข้ามรอยเท้าพืชขนาดใหญ่โดยใช้ Bently Nevada 21747-080-00

ปั๊มอุตสาหกรรมและมอเตอร์: การติดตั้งโพรบระยะไกลในการติดตั้งแบบลื่นและแผง

แท่นทดสอบและการสอบเทียบแบบพกพา: สายรัดการเชื่อมต่ออย่างรวดเร็วสำหรับการวินิจฉัยภาคสนาม

OEM Skid Packages: ชุดประกอบเคเบิลยาวที่ติดตั้งจากโรงงานที่มี Bently Nevada 21747-080-00

กล่องหุ้มห้องควบคุม: การเดินสายที่เรียบร้อย, ป้องกันจากพื้นเครื่องจักรไปยังห้องพักระยะไกล
