Bently Nevada 21747-045-00

การสั่งซื้อข้อมูล

หมายเลขชิ้นส่วน: 21747-045-00

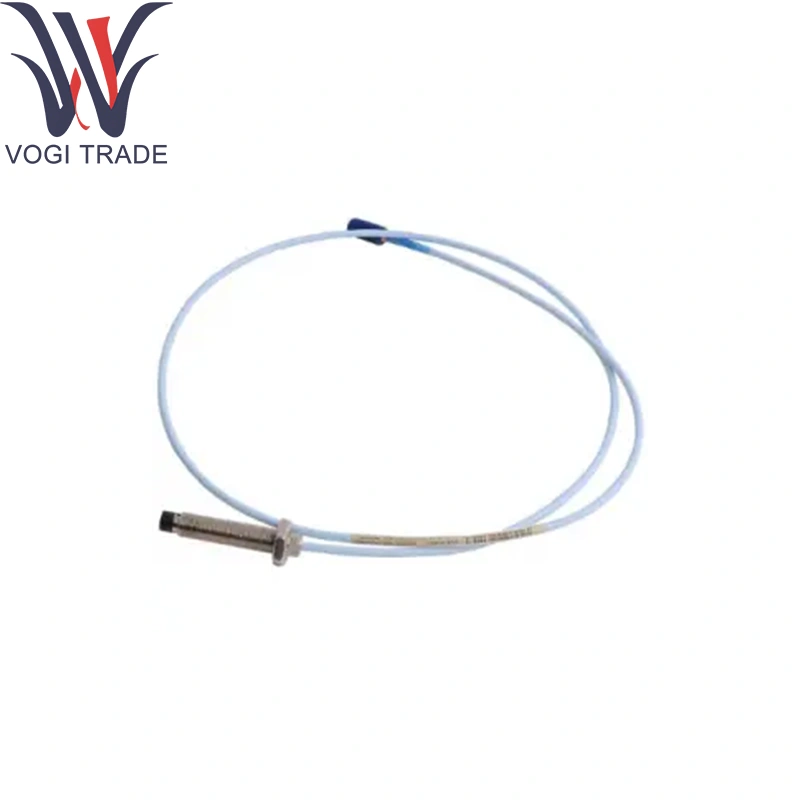

คำอธิบาย: ความใกล้ชิด - สายเคเบิลส่วนขยายของ Probe สำหรับ 3300/3500/3700 Series I/O โมดูล

รหัสความยาว (“ 045”): 4.5m (± 0.05m)

ตัวเชื่อมต่อ A: 10-pin mini-din (End Probe Mating)

ตัวเชื่อมต่อ B: 10-pin mini-din (Mated Monitor/Proximitor® End End)

วัสดุแจ็คเก็ต: PVC (มาตรฐาน)

การป้องกัน: ความครอบคลุมของเครื่องแต่งกายแบบถักถัก

พารามิเตอร์ทางเทคนิค

ความต้านทานลักษณะ: 50Ω± 5% สำหรับเนวาดา 21747-045-00

ความจุ: ≤100pf/m ระหว่างตัวนำในเนวาดา 21747-045-00

ตัวนำ: 26AWG, 7 × 36 Tinned-copper strands ต่อ core

คะแนนแรงดันไฟฟ้า: 300VAC MAX (ฉนวน)

คะแนนอุณหภูมิ: –20 ° C ถึง +80 ° C (แจ็คเก็ต PVC)

การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม: ROHS-Comprified; สายเคเบิล

ฟังก์ชั่นผลิตภัณฑ์

รักษาความสมบูรณ์ของสัญญาณความใกล้ชิดผ่านทางเนวาดา 21747-045-00 โดยให้ส่วนขยายที่มีการสูญเสียต่ำและป้องกันระหว่างโพรบและโมดูลปรับอากาศ การออกแบบที่จับคู่แบบอิมพีแดนซ์ช่วยลดเสียงรบกวนและการสะท้อนกลับสำหรับการเคลื่อนที่ของเพลาที่แม่นยำและการวัดการสั่นสะเทือน

พื้นที่แอปพลิเคชัน

กังหันและคอมเพรสเซอร์รุ่นพลังงาน: ขยายการเชื่อมต่อโพรบกับเนวาดา 21747-045-00 ในรูปแบบโรงงานขนาดใหญ่

ปั๊มอุตสาหกรรมและมอเตอร์: การติดตั้งระยะไกลในการติดตั้ง Skid/Panel

แท่นทดสอบแบบพกพา: สายรัดการเชื่อมต่ออย่างรวดเร็วโดยใช้ Bently Nevada 21747-045-00 สำหรับการวินิจฉัยภาคสนาม

OEM เครื่องจักรลื่น

แผงควบคุมภายใน: การเดินสายที่เรียบร้อยในสิ่งกีดขวางโดยใช้ Bently Nevada 21747-045-00
