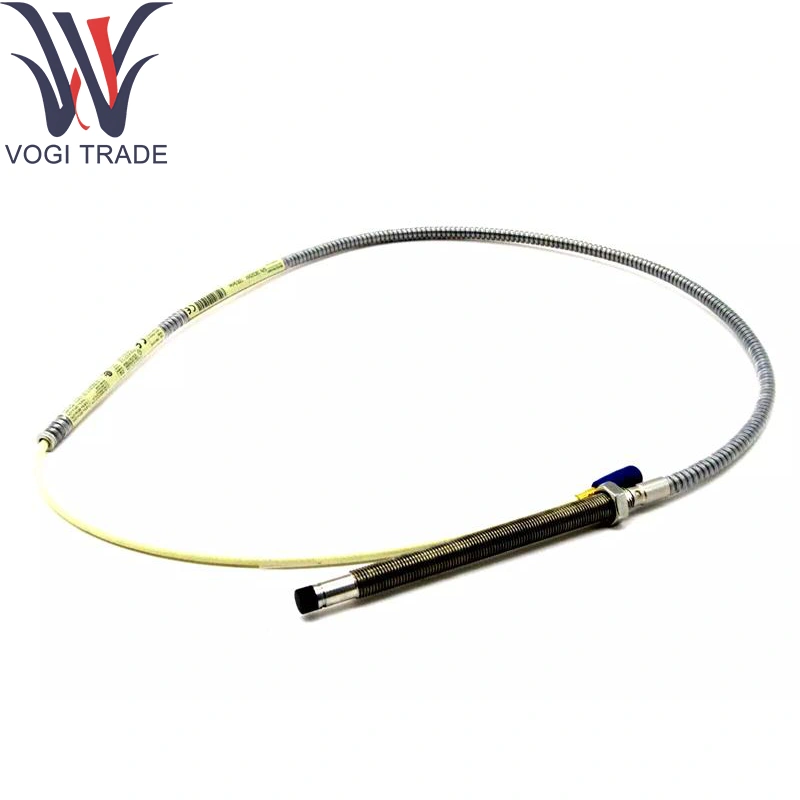

Bently Nevada 21505-00-96-50-02

การสั่งซื้อข้อมูล

หมายเลขชิ้นส่วน: 21505-00-96-50-02

ซีรี่ส์: 3300 XL Proximity Probe ระบบ

เส้นผ่านศูนย์กลางโพรบ: 8 มม. (0.315 นิ้ว)

ความยาวโพรบ: 64 in (1.63 m)

ความยาวสายเคเบิล: 5.0 ม. (16.4 ฟุต)

ประเภทตัวเชื่อมต่อ: coaxial มาตรฐาน (สายเคเบิล probe-to-extension) พร้อมหน้าสัมผัสทองคำ

กระทู้ติดตั้ง: 3/8–24 UNF (เธรดมาตรฐาน)

พารามิเตอร์ทางเทคนิค

ช่วงเชิงเส้น: 2 มม. (80mils) สำหรับเนวาดา 21505-00-96-50-02

ความไว: 7.87MV/μM (200mV/MIL) ± 5%

แรงดันเอาต์พุต: –2V ถึง –18V ทั่วไปในช่วงเชิงเส้น

ความแม่นยำของระบบ: ± 0.076 มม. (± 3mils) หรือดีกว่าเมื่อใช้กับ3300xlproximitor®

การตอบสนองความถี่: DC ถึง 10kHz

ช่วงอุณหภูมิ:

โพรบ: –35 ° C ถึง +177 ° C

สายเคเบิล: –51 ° C ถึง +177 ° C

คะแนนความดัน: เหมาะสำหรับสภาพแวดล้อมที่มีแรงดันสูงถึง 10,000psi พร้อมอุปกรณ์เสริมการปิดผนึก

การปฏิบัติตาม EMC: ตรงกับ IEC/EN61326 สำหรับสภาพแวดล้อมอุตสาหกรรม

ฟังก์ชั่นผลิตภัณฑ์

การวัดการกำจัดแบบไม่ติดต่อของเป้าหมายโลหะโดยใช้ Bently Nevada 21505-00-96-50-02 ทำงานร่วมกับสายเคเบิลส่วนขยายและโมดูลProximitor®เพื่อให้แรงดันไฟฟ้าอะนาล็อกแบบเรียลไทม์ตามสัดส่วนกับตำแหน่งเพลาหรือการสั่นสะเทือน เข้ากันได้กับระบบ BentyNevada 3300/3500/3700

พื้นที่แอปพลิเคชัน

กังหันไอน้ำ/ก๊าซ: การตรวจสอบการสั่นสะเทือนของเพลาด้วยเนวาดา 21505-00-96-50-02

คอมเพรสเซอร์: การตรวจจับการเคลื่อนไหวแบบเรเดียล/แกนในเพลาความเร็วสูง

เครื่องกำเนิดไฟฟ้าและมอเตอร์: การตรวจสอบแบริ่งและการป้องกันการเริ่มต้น

ปั๊มอุตสาหกรรม: การตรวจสอบสภาพการสั่นสะเทือน

เครื่องจักรไฮดรอลิก: การติดตามตำแหน่งเรียลไทม์

การติดตั้ง OEM & ติดตั้งเพิ่มเติม: พื้นที่อันตราย/อุณหภูมิสูง
