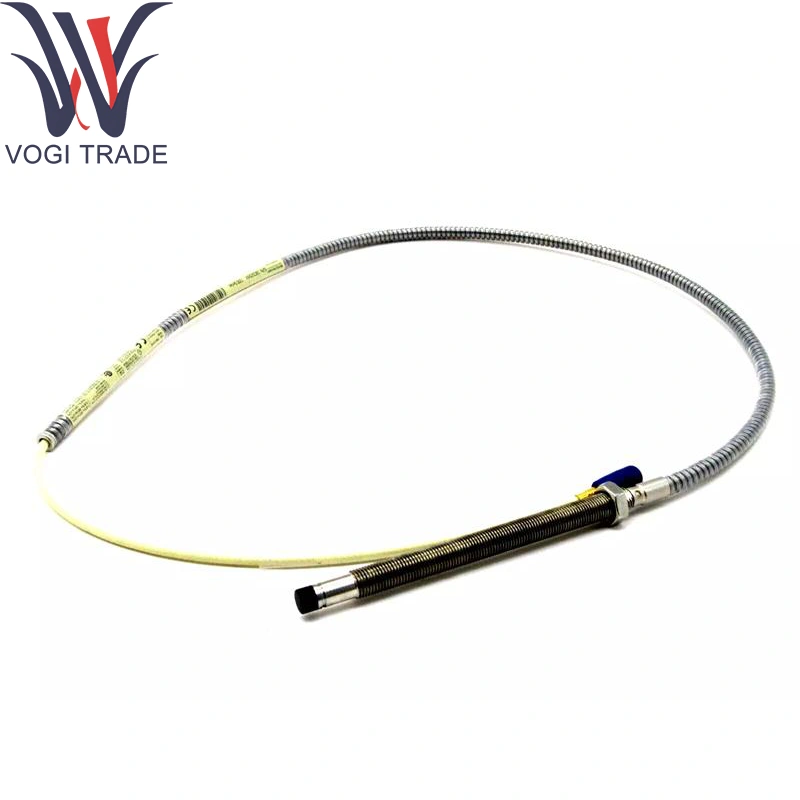

Bently Nevada 21505-00-12-05-02

การสั่งซื้อข้อมูล

หมายเลขชิ้นส่วน: 21505-00-12-05-02

ซีรีส์: 7200 ระบบโพรบใกล้เคียง

เส้นผ่านศูนย์กลางปลายโพรบ: 8 มม. (0.315in)

โพรบความยาวร่างกาย: 64 มม. (2.52in) เล็กน้อย; ความยาวโดยรวมรวมถึงสายเคเบิลแตกต่างกันไปตามความยาวของสายเคเบิล

รหัสความยาวสายเคเบิล (“ 12”): 1.2m (4.0ft) พร้อมสายเคเบิลโล่ถักอุณหภูมิสูง

ตัวเชื่อมต่อ: 10-pin mini-din field-replaceable

กระทู้ติดตั้ง: 3/8-24UNF มาตรฐาน

พารามิเตอร์ทางเทคนิค

ช่วงการวัดเชิงเส้น: 2 มม. (80mils) สำหรับเนวาดา 21505-00-12-05-02

ความไว: 7.87MV/µM (200mV/mil) ± 5% เมื่อใช้กับการจับคู่ proximitor

ช่วงแรงดันเอาต์พุต: –2V ถึง –18VDC (ช่วงเชิงเส้นเกิน)

การตอบสนองความถี่: DC ถึง 10kHz (–3db point)

อุณหภูมิการทำงาน:

โพรบ: –35 ° C ถึง +177 ° C ในเนวาดา 21505-00-12-05-02

สายเคเบิล: –51 ° C ถึง +200 ° C

คะแนนความดัน: เหมาะสำหรับใช้ในสภาพแวดล้อมที่มีแรงดันสูงถึง 10,000PSI

การป้องกันสิ่งแวดล้อม: IP67 เมื่อผสมพันธุ์

ฟังก์ชั่นผลิตภัณฑ์

ฟังก์ชั่นหลัก: แปลงระยะห่างระหว่างปลายโพรบและเป้าหมายนำไฟฟ้าเป็นสัญญาณแรงดันไฟฟ้าตามสัดส่วนโดยใช้ Bently Nevada 21505-00-12-05-02

สัญญาณเอาต์พุต: สัญญาณอะนาล็อกที่ประมวลผลโดยโมดูล proximitor สำหรับการวัดเพลา

บทบาทของระบบ: ให้การตรวจจับหลักในเนวาดา 21505-00-12-05-02 สำหรับการตรวจสอบการสั่นสะเทือนและการตรวจจับตำแหน่ง

การติดตั้ง: ติดตั้งในวงเล็บหรือผ่านรูใกล้พื้นผิวเพลา

พื้นที่แอปพลิเคชัน

กังหันไอน้ำ: การตรวจสอบการสั่นสะเทือนของแบริ่งกับเนวาดา 21505-00-12-05-02

กังหันก๊าซ: การป้องกันเกินความเร็วและการตรวจสอบเพลา

คอมเพรสเซอร์: การตรวจจับการจัดตำแหน่งเพลา

มอเตอร์และเครื่องกำเนิดไฟฟ้า: การตรวจจับข้อผิดพลาดโดยใช้เนวาดา 21505-00-12-05-02

ปั๊ม: การตรวจสอบความไม่แน่นอนของโพรงอากาศและความไม่แน่นอนของโรเตอร์

เครื่องจักรอุตสาหกรรม: ความต้องการการวัดความเร็วสูง
