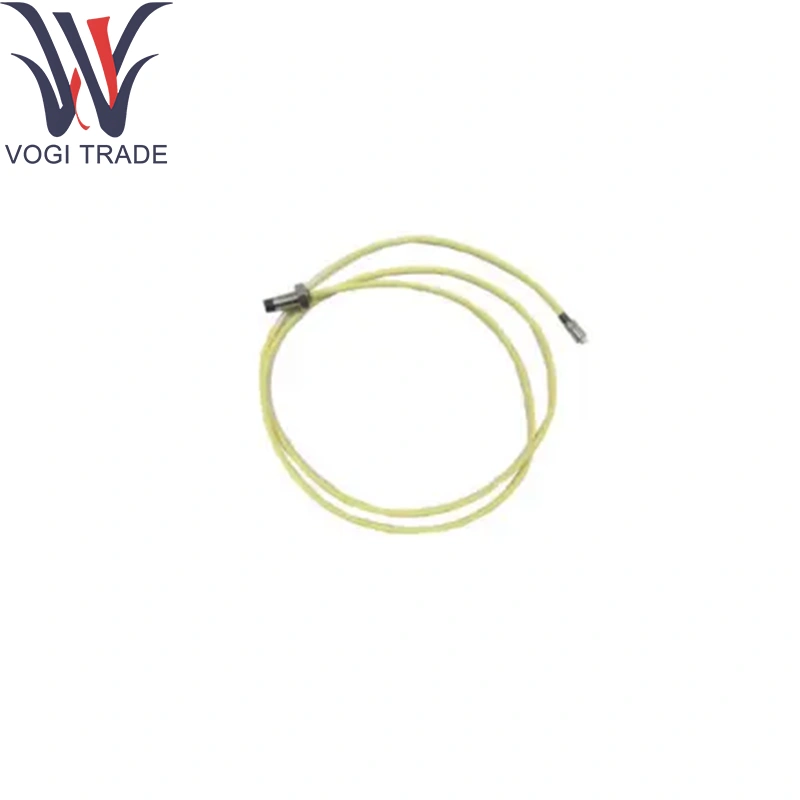

Bently Nevada 21504-000-008-10-02

การสั่งซื้อข้อมูล

หมายเลขชิ้นส่วน: 21504-000-008-10-02

ซีรีส์: 3300xL ระบบโพรบความใกล้ชิด

เส้นผ่านศูนย์กลางปลายหัวโพรบ: 8 มม. (0.315in) การตรวจจับใบหน้า

รหัสความยาวของโพรบจมูก (“ 000”): จมูกสั้นมาตรฐาน (~ 5 มม.)

รหัสความยาวสายเคเบิล (“ 10”): 10m (33ft) PVC-jacketed, สายเคเบิลแบบถัก

ตัวแปรแจ็คเก็ต (“ 02”): PVC มาตรฐาน (Unarmored)

ชุดเชื่อมต่อ: มินิ-ดิน 10 พินติดตั้งโรงงาน

กระทู้ติดตั้ง: 3/8-24UNF

พารามิเตอร์ทางเทคนิค

ช่วงเชิงเส้น: 2 มม. (80mils) เต็มรูปแบบสำหรับเนวาดา 21504-000-008-10-02

ความไว: 200MV/MIL (7.87MV/µM) ± 5% ที่ –23VDC การกระตุ้นในเนวาดา 21504-000-008-10-02

ช่วงเอาท์พุท: –2V ถึง –18VDC ในช่วงเชิงเส้น

ความเป็นเส้นตรง: ± 1% ของเต็มรูปแบบ

การตอบสนองความถี่: DC ถึง 10kHz (–3dB)

อุณหภูมิการทำงาน:

โพรบ: –35 ° C ถึง +125 ° C

สายเคเบิล: –20 ° C ถึง +80 ° C

ซีลสิ่งแวดล้อม: IP65 เมื่อแต่งงานกับตัวเชื่อมต่อ

คะแนนความดัน: ใช้กับต่อมกำแพงหรือ Thermowell สำหรับแอปพลิเคชันแรงดัน

ฟังก์ชั่นผลิตภัณฑ์

Bently Nevada 21504-000-008-10-02 แปลงการเปลี่ยนแปลงช่องว่างทางอากาศนาทีระหว่างปลายหัวโพรบและเพลาหมุนเป็นแรงดันไฟฟ้า AC ตามสัดส่วน สายเคเบิลป้องกันความต้านทานที่ยาวและจับคู่ยาวรักษาความเที่ยงตรงของสัญญาณผ่านทางเนวาดา 21504-000-008-10-02 ส่งเอาท์พุทไปยังโมดูลProximitor®สำหรับการวิเคราะห์เชิงเส้นและการวิเคราะห์แบบเรียลไทม์

พื้นที่แอปพลิเคชัน

กังหันและคอมเพรสเซอร์รุ่นพลังงาน: การตรวจจับแบริ่งระยะไกลด้วย Bently Nevada 21504-000-008-10-02

ปั๊มแรงเหวี่ยงและมอเตอร์อุตสาหกรรม: ข้อเสนอแนะตำแหน่งเพลาสำหรับการควบคุมเสถียรภาพ

OEM Skids & Panels ขนาดใหญ่: สายรัดที่ติดตั้งจากโรงงานที่มี Bently Nevada 21504-000-008-10-02

แท่นทดสอบแบบพกพาและห้องปฏิบัติการ: ตำแหน่งโพรบที่ยืดหยุ่นพร้อมการเข้าถึงแบบขยาย

การติดตั้งห้องควบคุม: โพรบพื้นเครื่องจักรพร้อมห้องพักระยะไกล
