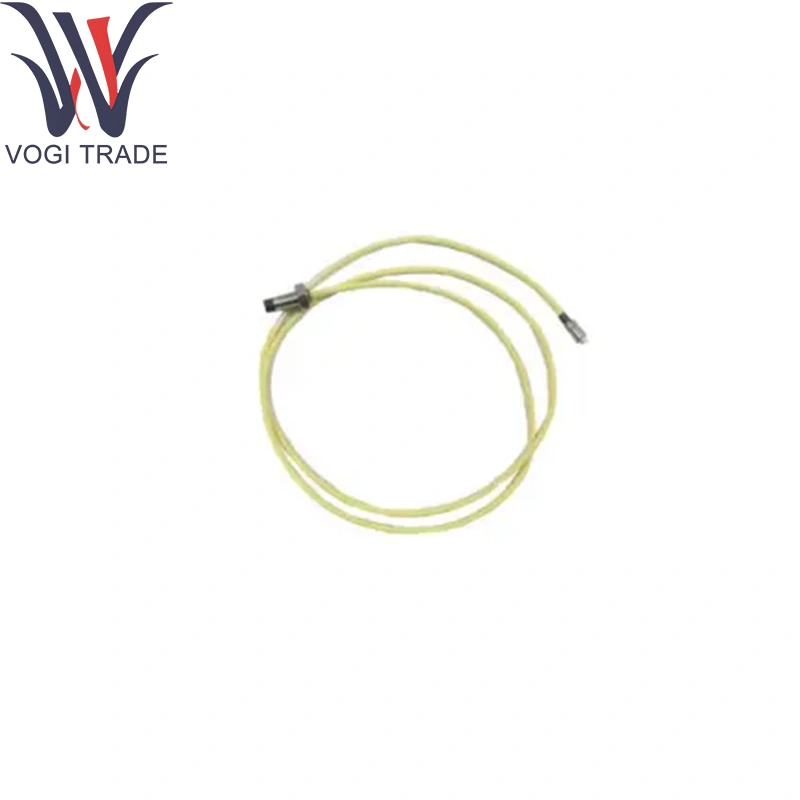

Bently Nevada 21504-000-008-05-02

Oข้อมูล rdering

หมายเลขชิ้นส่วน: 21504-000-008-05-02

ซีรีส์: 3300xL ระบบโพรบความใกล้ชิด

เส้นผ่านศูนย์กลางปลายหัวโพรบ: 8 มม. (0.315in) การตรวจจับใบหน้า

รหัสความยาวของโพรบจมูก (“ 000”): การกำหนดค่าจมูกสั้นมาตรฐาน (เล็กน้อย 5 มม.)

รหัสความยาวสายเคเบิล (“ 008”): 0.8m (2.6ft) PVC-jacketed, สายเคเบิลถัก

ตัวแปรแจ็คเก็ต (“ 05”): PVC มาตรฐาน (Unarmored)

ชุดตัวเชื่อมต่อ (“ 02”): มินิ-ดินสอ 10 พินติดตั้งโรงงาน

กระทู้ติดตั้ง: 3/8-24UNF มาตรฐาน

พารามิเตอร์ทางเทคนิค

ช่วงเชิงเส้น: 2 มม. (80mils) เต็มรูปแบบสำหรับเนวาดา 21504-000-008-05-02

ความไว: 200MV/MIL (7.87MV/µM) ± 5% ที่ –23VDC การกระตุ้นในเนวาดา 21504-000-008-05-02

ช่วงเอาท์พุท: –2V ถึง –18V ในช่วงเชิงเส้น

ความเป็นเส้นตรง: ± 1% ของเต็มรูปแบบ

การตอบสนองความถี่: DC ถึง 10kHz (–3dB)

อุณหภูมิการทำงาน: –35 ° C ถึง +125 ° C (โพรบ); –20 ° C ถึง +80 ° C (สาย PVC)

ซีลสิ่งแวดล้อม: IP65 เมื่อแต่งงานกับตัวเชื่อมต่อ

คะแนนความดัน: ต้องใช้กำแพงกั้นหรือ Thermowell สำหรับบริการที่มีแรงดัน

ฟังก์ชั่นผลิตภัณฑ์

Bently Nevada 21504-000-008-05-02 แปลงความแปรปรวนของช่องว่างระหว่างปลายโพรบและเพลาหมุนเป็นแรงดันไฟฟ้า AC ตามสัดส่วน การออกแบบที่ไม่มีอาวุธจมูกสั้นช่วยให้การติดตั้งพื้นที่ จำกัด ส่งสัญญาณที่จับคู่กับอิมพีแดนซ์ผ่านทางเนวาดา 21504-000-008-05-02 ไปยังโมดูลProximitor®สำหรับการทำให้เป็นเส้นตรงและการวิเคราะห์แบบเรียลไทม์

พื้นที่แอปพลิเคชัน

กังหันไอน้ำและก๊าซ: การตรวจจับการกวาดล้างและการเตือนภัยด้วย Bently Nevada 21504-000-008-05-02 ในตัวเรือนขนาดกะทัดรัด

คอมเพรสเซอร์และปั๊ม: ข้อเสนอแนะตำแหน่งเพลาระยะสั้นในแผงควบคุม

มอเตอร์และเครื่องกำเนิดไฟฟ้า: การกวาดล้างและการตรวจจับความไม่สมดุล

R&D & Test Benches: ตำแหน่งโพรบที่ยืดหยุ่นสำหรับการทดสอบระดับห้องปฏิบัติการ

OEM Skids: สายรัดโพรบภายในในแพ็คเกจที่มี Bently Nevada 21504-000-008-05-02
