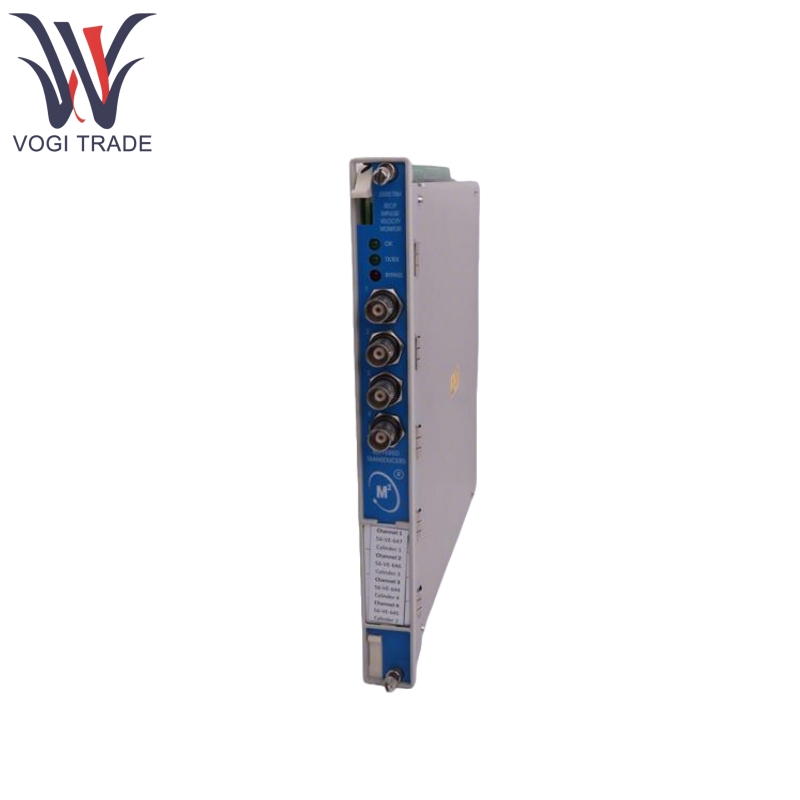

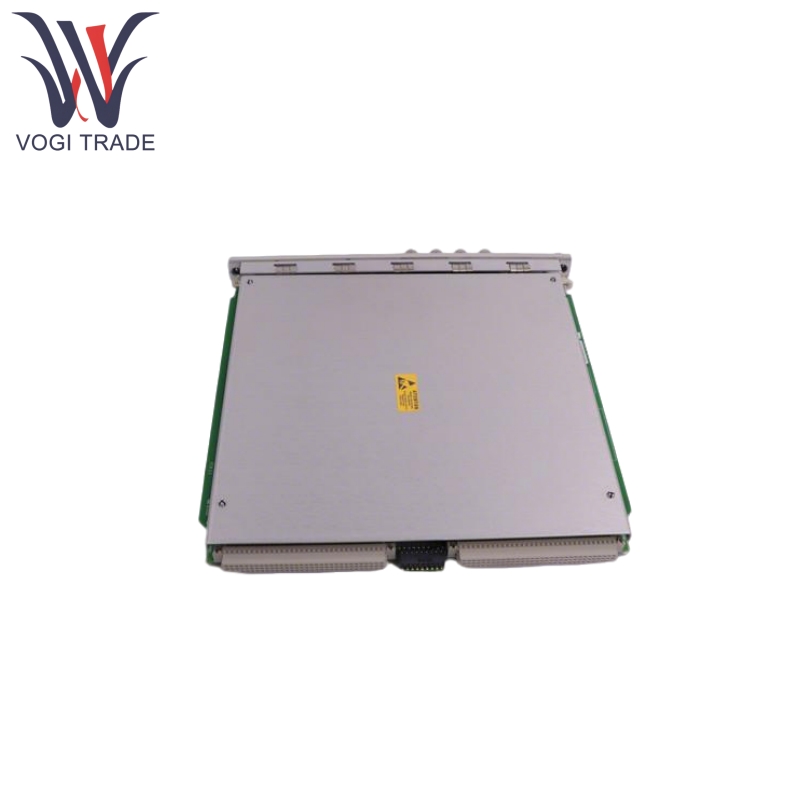

Bently Nevada 176449-09

คุณสมบัติของผลิตภัณฑ์

Bently Nevada 176449-09 มีการออกแบบ 4 ช่องทางโดยมีช่องทางที่ตั้งโปรแกรมเป็นคู่เพื่อรองรับ 2 ฟังก์ชั่นการตรวจสอบในเวลาเดียวกัน (เช่นช่อง 1-2 สำหรับการเร่งความเร็วแบบกระตุ้นและช่อง 3-4 สำหรับความเร็วแบบลูกสูบ)

Bently Nevada 176449-09 รองรับ 4 ฟังก์ชั่นหลักเช่นการเร่งความเร็วแบบกระตุ้น, การเร่งความเร็ว 2, ความเร็วของผู้รับ, ความเร็วผู้รับความถี่ต่ำ

Bently Nevada 176449-09 ตัวกรอง (High-Pass, Low-Pass, Integral, ฯลฯ ), ขยายและแยกคุณลักษณะจากสัญญาณอินพุตและสร้างค่าคงที่ (เช่น Peak, RMS, แอมพลิจูดและเฟส 1X/2X)

Bently Nevada 176449-09 มีตัวกรองที่ปรับให้เรียบในตัว (เฉลี่ย 8 รอบของค่าเฉลี่ย) เพื่อปรับปรุงความเสถียรของข้อมูลและรองรับการวิเคราะห์แถบมุมเพลาข้อเหวี่ยง (6 ช่วงมุมปรับได้ผู้ใช้) เพื่อจับคุณสมบัติการสั่นสะเทือนเฉพาะเฟส

Bently Nevada 176449-09 สามารถกำหนดค่าด้วยเกณฑ์“ การแจ้งเตือน” สำหรับแต่ละค่าคงที่และเกณฑ์“ อันตราย” สำหรับค่าคงที่ 2 ค่าใด ๆ

แผงด้านหน้าติดตั้งเอาต์พุตบัฟเฟอร์ (1 ตัวเชื่อมต่อโคแอกเซียลต่อช่องทาง) เพื่อรองรับสัญญาณมัลติเพล็กซ์และเอาต์พุตเครื่องบันทึก 4-20MA (สัดส่วนกับสเกลเต็ม) เพื่อการเก็บข้อมูลที่ง่าย

ตัวบ่งชี้ LED แผงด้านหน้าแสดงสถานะการทำงานแบบเรียลไทม์ (เช่นสัญญาณเตือนช่องสัญญาณ, โมดูลปกติ ฯลฯ ) แรงดันไฟฟ้าอคติสำหรับการทดสอบตนเองและการวินิจฉัยความผิดพลาดของเซ็นเซอร์

ฟังก์ชั่นผลิตภัณฑ์

การได้มาซึ่งสัญญาณ:

Bently Nevada 176449-09 สามารถรับสัญญาณการสั่นสะเทือนจากเซ็นเซอร์แผ่นดินไหว (เช่น accelerometers, เซ็นเซอร์ความเร็ว velomitor) ซึ่งสะท้อนถึงสถานะการสั่นสะเทือนเชิงกลของข้อเหวี่ยงหรือหัวไขว้ของคอมเพรสเซอร์แบบลูกสูบ

การปรับสภาพสัญญาณ:

Bently Nevada 176449-09 ลบเสียงรบกวนและสกัดส่วนประกอบความถี่ที่มีประสิทธิภาพผ่านตัวกรองในตัว (สูงผ่าน, ต่ำผ่าน, การกรองอินทิกรัล ฯลฯ ); ขยายและแก้ไขสัญญาณและคำนวณพารามิเตอร์คงที่เช่นค่าสูงสุดและค่า RMS

คำพิพากษาเตือนภัย:

Bently Nevada 176449-09 เปรียบเทียบค่าคงที่ที่คำนวณได้กับเกณฑ์“ การแจ้งเตือน” และ“ อันตราย” ที่ตั้งไว้ล่วงหน้าและทริกเกอร์สัญญาณเตือนที่สอดคล้องกัน (ระบุโดย LED หรือเอาต์พุตภายนอก) หากเกินขีด จำกัด

เอาท์พุทข้อมูล:

Bently Nevada 176449-09 ส่งสัญญาณที่ประมวลผล (เช่นสัญญาณ Logger 4-20 Ma, สัญญาณเอาต์พุตบัฟเฟอร์) ไปยังคอมพิวเตอร์โฮสต์หรืออุปกรณ์บันทึกสำหรับการตรวจสอบแบบเรียลไทม์และการวิเคราะห์ในอดีต

พารามิเตอร์ผลิตภัณฑ์

ต่อไปนี้คือเนวาดา 176449-09 รายละเอียดการตรวจสอบความเร็วแรงกระตุ้น

อินพุตสัญญาณ: รองรับสัญญาณโพรบ 1-4 สัญญาณหรือสัญญาณเซ็นเซอร์แผ่นดินไหว

อิมพีแดนซ์อินพุต: สัญญาณเร่งความเร็ว> 10 kΩ, สัญญาณความเร็ว> 1 mΩ

พัลส์เร่งความเร็ว/เร่งความเร็ว 2: 0.51-11.72 mV/(m/s²) (5-115 mV/g)

ความเร็วแบบตอบโต้/ความเร็วต่ำความเร็ว: 3.54-22.64 mV/(mm/s) (90-575 mV/(in/s))

การใช้พลังงาน: 7.7 วัตต์ (เล็กน้อย)

เอาต์พุต Logger: 4-20 mA (สัดส่วนกับสเกลเต็ม), ความต้านทานโหลด≤ 600 Ω, ความแม่นยำ± 0.05 mA (โดยรอบ)

เอาท์พุทบัฟเฟอร์: อิมพีแดนซ์ 550 Ω (ทั่วไป), ป้องกันการลัดวงจร

กระแสไฟสูงสุดปัจจุบัน: 40 mA (กำลังทำงาน), 15 mA เมื่อเริ่มต้น (ไม่มี foldback)

การเร่งความเร็วแบบพัลส์: สูง 3-3000 Hz (สูงสุด), 10-3000 Hz (RMS), Low Pass 30-30000 Hz (สูงสุด), 40-30,000 Hz (RMS)

ความเร็วในการตอบกลับ: High Pass 1-400 Hz (สูงสุด), 10-400 Hz (RMS); Low Pass 40-5500 Hz (สูงสุด), 60-5500 Hz (RMS); ตัวกรอง Hz (RMS);

ตัวกรอง: 4-pole highpass/lowpass (80 dB/ทศวรรษ), ตัวกรอง bias 1-pole (-3 db@0.01 Hz)

ช่วงเกณฑ์: 0-100% เต็มสเกล (จำกัด โดยช่วงเซ็นเซอร์)

ความแม่นยำ: ± 0.13% ของเป้าหมาย

ความล่าช้า: 1-60 วินาทีสำหรับการเตือน (1 ขั้นตอนที่สอง), 0.1 วินาทีสำหรับอันตราย (เล็กน้อย) หรือ 1-60 วินาที

อุณหภูมิการทำงาน: -30 ° C ถึง +65 ° C พร้อมโมดูล I/O ที่ไม่ใช่ Barrier, 0 ° C ถึง +65 ° C พร้อมโมดูล I/O สิ่งกีดขวางภายใน

อุณหภูมิการจัดเก็บ: -40 ° C ถึง +85 ° C

ความชื้น: 95% ที่ไม่ได้รับการชดเชย
