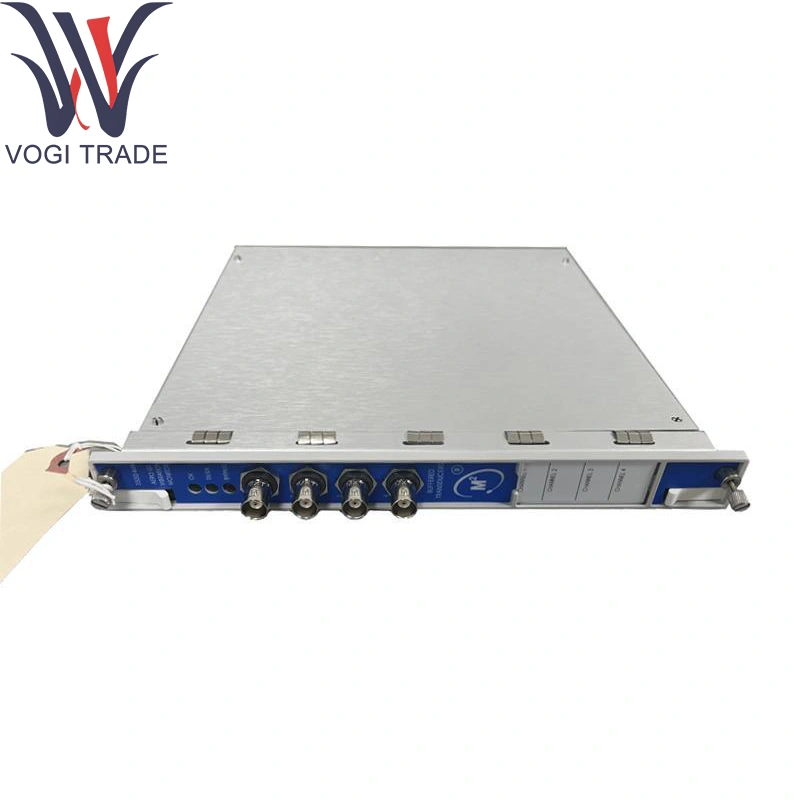

Bently Nevada 176449-03

การสั่งซื้อข้อมูล

จอภาพอากาศ

3500/44-AA-BB

ตอบ: ประเภทโมดูล I/O

01 Aero GT I/O โมดูลที่มีการยุติภายใน

02 Aero GT I/O โมดูลที่มีการยุติภายนอก

05 Prox/Velom I/O โมดูลที่มีการยุติภายใน

06 โมดูล PROX/VELOM I/O ที่มีการยุติภายนอก

07 โมดูล Multimode Prox/Velom I/O พร้อมการยุติภายใน

08 โมดูล Multimode Prox/Velom I/O พร้อมการยุติภายนอก

B: ตัวเลือกการอนุมัติพื้นที่อันตราย

00 ไม่มี

01 Cnrtlus (คลาส 1, ส่วนที่ 2)

02 ATEX/IECEX/CSA (คลาส 1, โซน 2)

พารามิเตอร์ทางเทคนิค

ช่องทาง: 4 อินพุตการสั่นสะเทือนความเร็วสูงสำหรับ Bently Nevada 176449-03

ประเภทอินพุต: accelerometers IEPE (4ma loop-powered) หรือ accelerometers โหมดแรงดันไฟฟ้า± 10V (Jumper-Selectable ต่อช่องสัญญาณ)

แบนด์วิดท์: DC ถึง 10kHz (–3dB) พร้อมตัวกรอง Low-Pass ที่ตั้งโปรแกรมได้ที่ 1, 2, 5 หรือ 10kHz

ความละเอียดและความแม่นยำ: 24 บิตΔς adc; ± 0.05% ของระดับเต็ม

Sampling Rate: 10 kHz per channel, simultaneous synchronized acquisition in Bently Nevada 176449-03

การปรับสภาพสัญญาณ:

การกระตุ้นอย่างต่อเนื่องในตัวสำหรับ IEPE (4ma)

การป้องกันแรงดันไฟฟ้าเกินถึง± 35V; ตัวหนีบย้อนกลับ

การตั้งค่าอัตราขยายที่ตั้งโปรแกรมได้ (× 1, × 2, × 5, × 10)

การแยก: ≥1kV channel-to-Chassis Ground

เอาท์พุทข้อมูล: การสตรีมดิจิตอลแบบเรียลไทม์ผ่านบัสแบ็คเพลน 3,500 โดยมีการปั๊มเวลาถึง 1µs ความแม่นยำ

การใช้พลังงาน: 24VDC (18–32V DC), ทั้งหมด≤6Wทั้งหมด

ด้านสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: –20 ° C ถึง +70 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95%RH, ไม่ใช่การระงับ

ฟังก์ชั่นผลิตภัณฑ์

การจับภาพการสั่นสะเทือนที่มีความเที่ยงตรงสูง: ให้การวัดที่แม่นยำของการสั่นสะเทือนของแบริ่งและปลอกผ่านเนวาดา 176449-03 สำหรับความไม่สมดุลและการตรวจจับความผิด

การบันทึกเหตุการณ์ชั่วคราว: การจับและเหตุการณ์ความเร็วสูงในการประทับเวลาระหว่างการเริ่มต้นและชั่วคราว

การสนับสนุนการปรับสมดุลออนไลน์: เอาท์พุทช่องสัญญาณการสั่นสะเทือนแบบวงแคบและบรอดแบนด์เพื่อช่วยปรับสมดุลภาคสนาม

การรวมตรรกะการป้องกัน: สตรีมข้อมูลไปยังอินเทอร์เฟซระบบสำหรับการเปรียบเทียบเกณฑ์ใน <2ms

พื้นที่แอปพลิเคชัน

กังหันก๊าซ Aeroderivative: Frame5, LM2500/6000 ต้องการการวิเคราะห์ความเร็วสูงด้วย Bently Nevada 176449-03

พลังการสำรองและการสำรองข้อมูล: หน่วยที่มีการเริ่มต้น/หยุดบ่อยครั้งที่ต้องการการตรวจจับความผิดพลาดก่อน

คอมเพรสเซอร์ไดรฟ์เชิงกล: ไดรเวอร์ความเร็วสูงในการใช้งานปิโตรเคมี

การติดตั้งเพิ่มเติมและการอัพเกรด: การเปลี่ยนมอนิเตอร์มรดกโดยใช้เนวาดา 176449-03 เพื่อปรับปรุงความน่าเชื่อถือ

การบำรุงรักษาตามเงื่อนไข: การเปิดใช้งานการวิเคราะห์แนวโน้มสำหรับกองยานกังหัน
