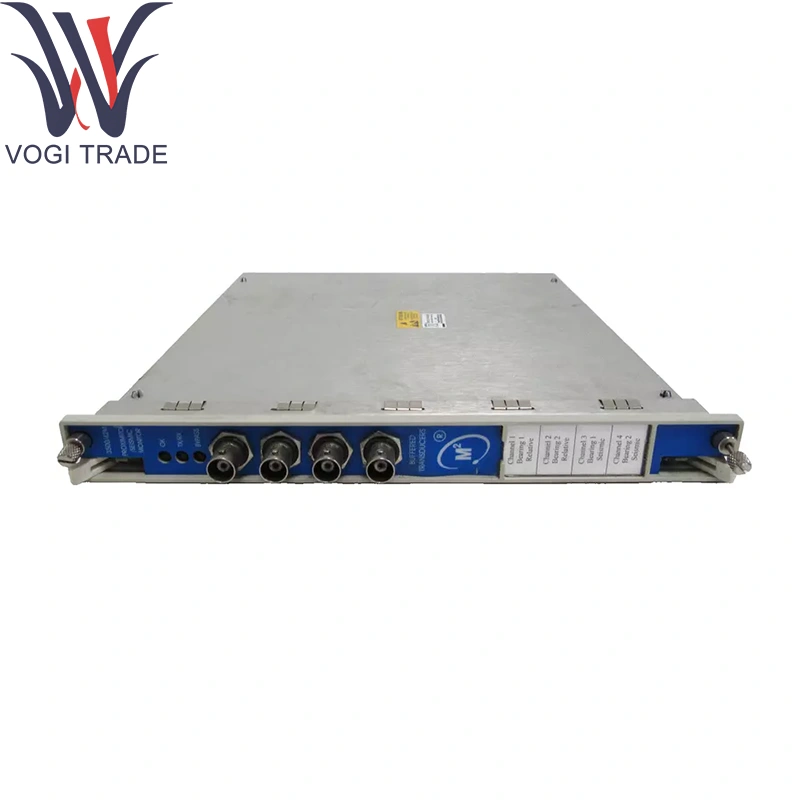

Bently Nevada 176449-02

การสั่งซื้อข้อมูล

หมายเลขชิ้นส่วน: 176449 02

คำอธิบาย: โมดูลการตรวจสอบแผ่นดินไหว (การสั่นสะเทือน) สำหรับชั้นวาง 3500 ซีรีส์

ซีรีส์: 3500/3700 Proximitor® Seismic I/O

อะไหล่/อุปกรณ์เสริม: สายรัดสายริบบิ้น (106765 13), ซ้อนทับแผงด้านหน้า (3500/65 FP OVR)

พารามิเตอร์ทางเทคนิค

ช่องทาง: 4 อินพุตแผ่นดินไหว/การสั่นสะเทือนสำหรับเนวาดา 176449-02

ประเภทอินพุต:

IEPE accelerometers (4mA คงที่ปัจจุบัน)

± 10V accelerometers แบบพาสซีฟ (จัมเปอร์-เลือกได้)

แบนด์วิดท์: 0.5Hz ถึง 5KHz (ตัวกรองต่ำที่เลือกได้ที่ 1, 2 หรือ 5kHz)

ความละเอียด: 24 บิตΔς adc ต่อช่องในเนวาดา 176449-02

อัตราการสุ่มตัวอย่าง: 2kHz ต่อช่องทางการซื้อพร้อมกัน

การตั้งค่าความไว: อัตราขยายที่ตั้งโปรแกรมได้ (× 1, × 2, × 5, × 10)

การแยก: ≥1kV channel-to-chassis

การปรับสภาพสัญญาณ:

แคลมป์แรงดันไฟฟ้าเกินถึง± 35V

การป้องกันการย้อนกลับ

การใช้พลังงาน: 24VDC (18–32VDC) ผ่าน backplane, ≤5w

การจัดอันดับสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: 0 ° C ถึง +70 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95%RH, ไม่ใช่การระงับ

ฟังก์ชั่นผลิตภัณฑ์

การปรับสภาพสัญญาณแผ่นดินไหวระดับ: ให้การกระตุ้นที่มั่นคงผ่านทางเนวาดา 176449-02 สำหรับเซ็นเซอร์ IEPE หรือการส่งผ่านแรงดันไฟฟ้าผ่าน

การแปลงเป็นดิจิทัลความละเอียดสูง: แปลงสัญญาณการสั่นสะเทือนแบบอะนาล็อกเป็นข้อมูลดิจิตอลที่ประทับเวลา

การตรวจสอบการวินิจฉัย: รายงานสุขภาพเซ็นเซอร์ไปยังส่วนต่อประสานระบบของชั้นวาง

การสตรีมข้อมูล: ออกอากาศข้อมูลการสั่นสะเทือนแบบเรียลไทม์ผ่านบัส 3,500 บัสโดยใช้เนวาดา 176449-02

พื้นที่แอปพลิเคชัน

มูลนิธิกังหันและเครื่องกำเนิดไฟฟ้า: การตรวจสอบการสั่นสะเทือนของโครงสร้างด้วยเนวาดา 176449-02 เพื่อตรวจจับเสียงสะท้อน

คอมเพรสเซอร์ลื่นไถลและปั๊ม: การติดตามการสั่นสะเทือนของเฟรมไปยังความล้มเหลวของการยึดเอาไว้

Tubesheets Exchanger ความร้อน: การตรวจจับการสั่นสะเทือนที่เกิดจากของเหลว

แพลตฟอร์มทางทะเลและนอกชายฝั่ง: การตรวจสอบโครงสร้างสุขภาพในสภาพแวดล้อมที่ต้องการเนวาดา 176449-02

OEM เครื่องจักรลื่นไถล: ฝังการตรวจสอบแผ่นดินไหวในอุปกรณ์ที่บรรจุโดยใช้เนวาดา 176449-02
