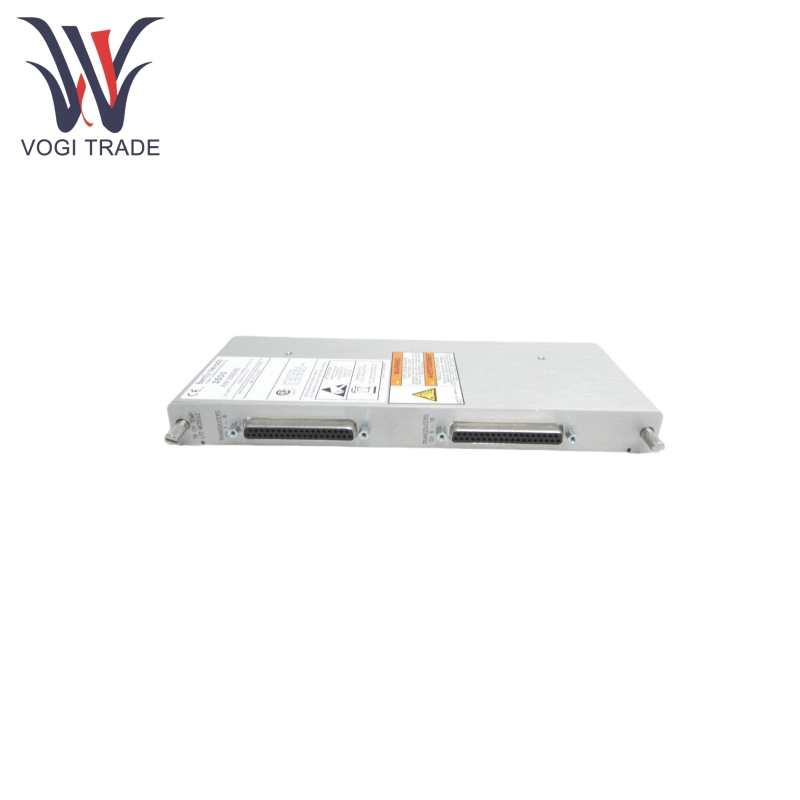

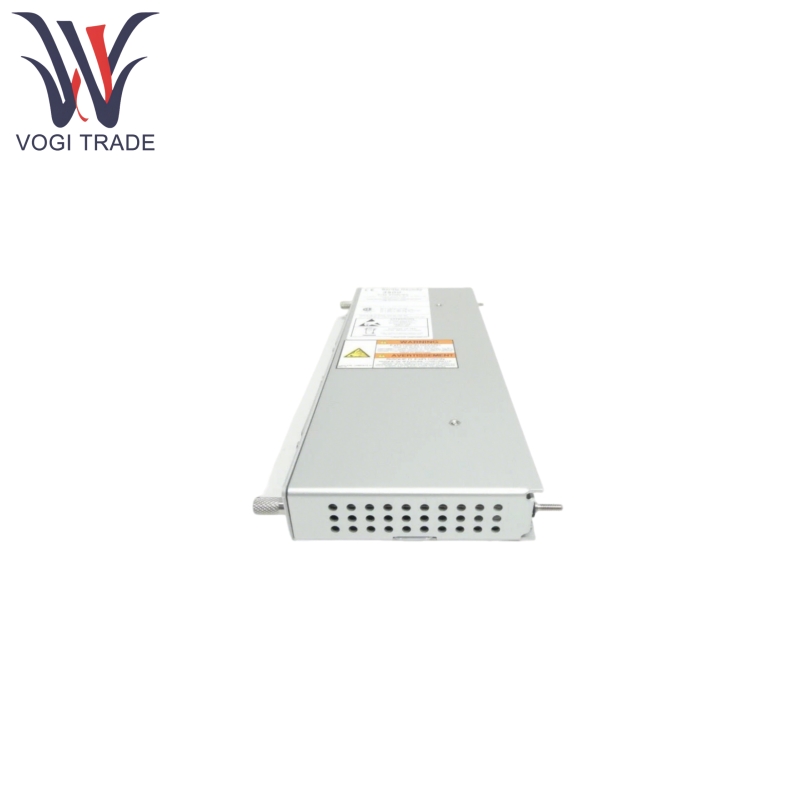

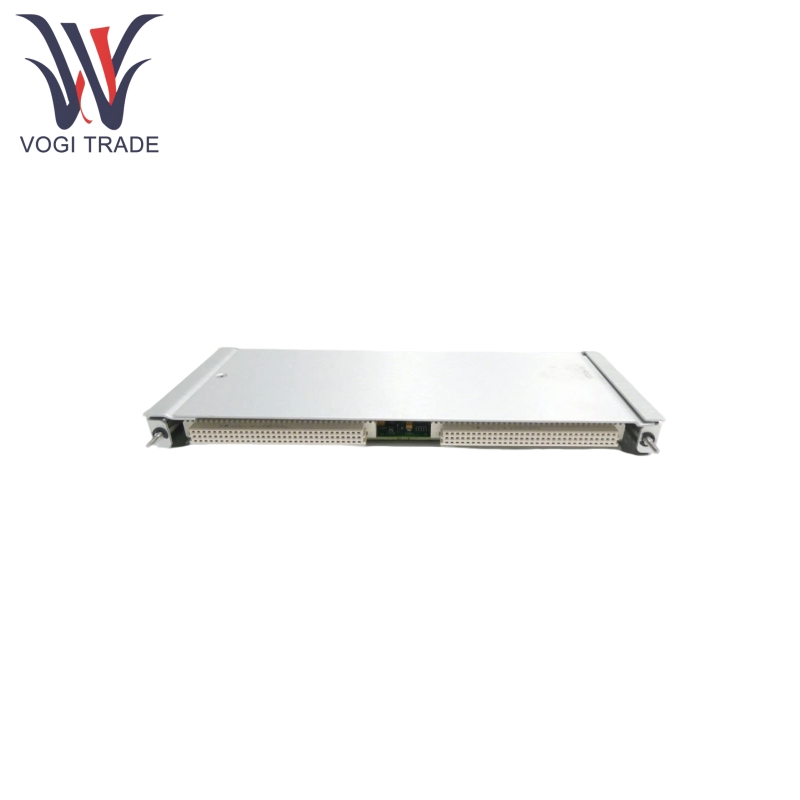

Bently Nevada 172109-01

คุณสมบัติของผลิตภัณฑ์

Bently Nevada 172109-01 เข้ากันได้กับ RTDs 3 สาย / 4-wire และเทอร์โมคัปเปิลประเภท E, J, K และ T และครอบคลุมช่วงกว้างตั้งแต่-200 ° C ถึง + 1370 ° C

Bently Nevada 172109-01 รองรับความซ้ำซ้อนแบบสามส่วนเพื่อให้มั่นใจว่าการทนต่อความผิดพลาดของระบบผ่านกลไกการลงคะแนนสองกลุ่มเพื่อหลีกเลี่ยงความล้มเหลวเพียงจุดเดียว

Bently Nevada 172109-01 มีเกณฑ์การเตือนภัยที่กำหนดค่าได้ของซอฟต์แวร์ (0-100% ของสเกลเต็ม) และเวลาหน่วง (1-60 วินาที) รองรับสัญญาณเตือนภัย/อันตรายระดับสองระดับและการบ่งชี้สถานะเรียลไทม์ (OK, TX/RX, บายพาส)

Bently Nevada 172109-01 รองรับโปรโตคอล Hart และ Modbus สำหรับการรวมเข้าด้วยกันอย่างราบรื่นกับระบบ DCS/PLC

Bently Nevada 172109-01 มีการวินิจฉัยตนเองในตัวเพื่อตรวจสอบความสมบูรณ์ของสัญญาณและสุขภาพของโมดูลเพื่อให้แน่ใจว่ามีความแม่นยำของข้อมูล

ผลิตภัณฑ์โดยใช้หลักการ

Bently Nevada 172109-01 แปลงสัญญาณอะนาล็อกจาก RTDS หรือเทอร์โมคัปเปิลเป็นปริมาณดิจิตอลผ่านวงจรการปรับสภาพสัญญาณและข้อมูลอุณหภูมิที่ส่งออกหลังจากการประมวลผลไมโครโปรเซสเซอร์ สำหรับ RTD การกระตุ้นแหล่งกำเนิดกระแสคงที่จะใช้เพื่อกำจัดผลกระทบของความต้านทานตะกั่วในขณะที่เทอร์โมคัปเปิลช่วยให้มั่นใจได้ถึงความแม่นยำผ่านเทคโนโลยีการชดเชยปลายเย็น ข้อมูลสามารถส่งไปยังคอมพิวเตอร์โฮสต์ผ่าน Modbus หรือ Hart Protocol สำหรับการตรวจสอบและวิเคราะห์ระยะไกล

พารามิเตอร์ผลิตภัณฑ์

รายละเอียดต่อไปนี้สำหรับ Nevada 172109-01 RTD/ Module TC I/ O ที่แยกได้, การยกเลิกภายนอก

ช่วงการวัด:

RTD: -200 ° C ถึง +850 ° C (สำหรับเทอร์โมมิเตอร์ต้านทาน100Ωแพลตตินัม)

เทอร์โมคัปเปิล:

Type E: -100 ° C ถึง +1,000 ° C

พิมพ์ J: 0 ° C ถึง +760 ° C

พิมพ์ K: 0 ° C ถึง +1370 ° C

พิมพ์ T: -160 ° C ถึง +400 ° C

ความแม่นยำ: ± 3 ° C (สำหรับ RTD ที่ 25 ° C)

ความแม่นยำในการชดเชยทางแยกเย็น: ± 2 ° C

ความละเอียด: 1 ° C/1 ° F

อิมพีแดนซ์อินพุต:> 1mΩ

แหล่งกำเนิด RTD: 913 ± 7µA

อุณหภูมิการทำงาน: -20 ° C ถึง +85 ° C เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง

แหล่งจ่ายไฟ: 24VDC; การใช้พลังงาน: 3W
