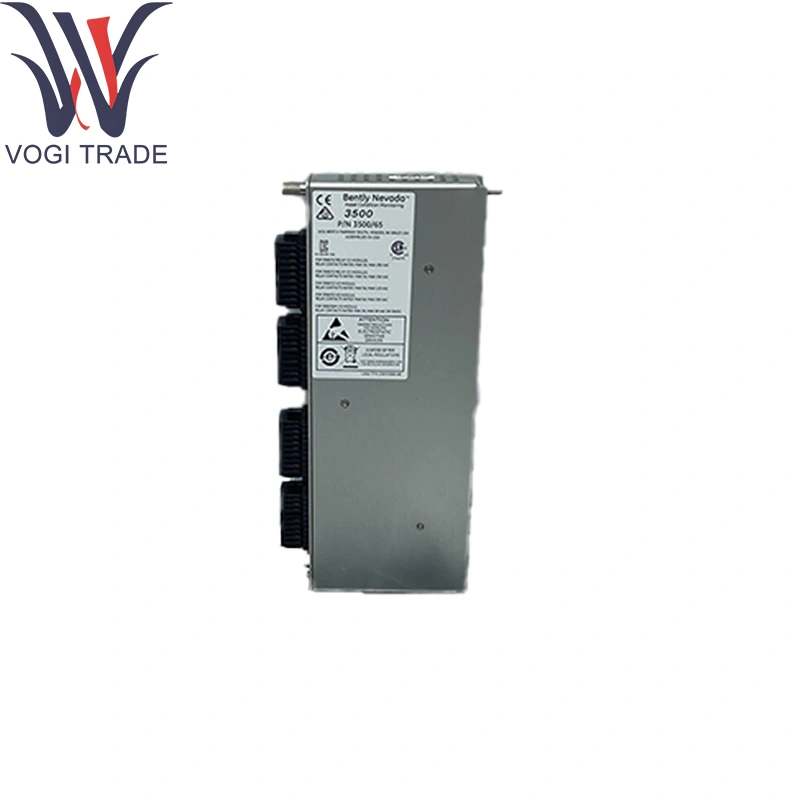

Bently Nevada 172103-01

การสั่งซื้อข้อมูล

3500/65-AA-BB

ตอบ: ประเภทโมดูล I/O

01 RTD/TC TC แบบแยกได้พร้อมการยุติภายใน

02 RTD/TC TC แบบแยกได้พร้อมการยุติภายนอก

B: ตัวเลือกการอนุมัติเอเจนซี่

00 ไม่มี

01 CSA/NRTL/C

02 CSA/ATEX

พารามิเตอร์ทางเทคนิค

ช่องทาง: 8 ทั้งหมดกำหนดค่าได้ในเนวาดา 172103-01:

อินพุต RTD 4 × 4-wire (PT100/PT1000)

อินพุตเทอร์โมคัปเปิลขนาด 4 ×แยก (typee, j, k หรือ t)

ช่วง RTD & ความแม่นยำ:

–200 ° C ถึง +850 ° C (PT100), ± 0.1 ° C

ความละเอียด 0.1 ° C การแปลง 16 บิต

เทอร์โมคัปเปิลช่วงและความแม่นยำ:

Typee: –200 ° C ถึง +900 ° C; TypeJ: –210 ° C ถึง +760 ° C

Typek: –250 ° C ถึง +1372 ° C; ประเภท: –250 ° C ถึง +400 ° C

± 0.25 ° C (หรือ± 0.1% ของช่วง) การแปลง 16 บิต

การชดเชยความเย็นทางแยก: on-board, ± 0.5 ° C ความแม่นยำ

การป้องกันอินพุตและการยุติ:

ภายใน100Ω (RTD) และ± 100mV (TC) ตัวต้านทานการเลิกจ้างสำหรับเนวาดา 172103-01

แคลมป์แรงดันไฟฟ้าเกินถึง± 35V; การป้องกันการย้อนกลับ

อัตราการสุ่มตัวอย่าง: 2 ตัวอย่าง/วินาทีต่อช่องทาง (พร้อมกัน)

แยก: ช่อง 1kV ช่องเป็นแชสซี

การใช้พลังงาน: 24VDC (18–32VDC) ผ่าน backplane, ≤5w

การจัดอันดับสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: 0 ° C ถึง +70 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95%RH, ไม่ใช่การระงับ

ฟังก์ชั่นผลิตภัณฑ์

การปรับสภาพสัญญาณ: ความตื่นเต้น/เชิงเส้น RTD 4 สายและเงื่อนไขเทอร์โมคัปเปิลผ่านเนวาดา 172103-01 ด้วยการชดเชยความเย็น

การแปลงเป็นดิจิทัล: แปลงสัญญาณอะนาล็อกเป็นข้อมูลดิจิตอลสำหรับ backplane 3500/3700

ตรรกะการเตือนภัย: เปรียบเทียบแชนเนลกับจุดตั้งค่าที่ตั้งโปรแกรมได้โดยใช้ Bently Nevada 172103-01

การวินิจฉัย: ตรวจสอบความสมบูรณ์ของเซ็นเซอร์เซ็นเซอร์และรายงานความผิดพลาด

การยุติแบบบูรณาการ: ฝังการยุติที่แม่นยำบนกระดาน

พื้นที่แอปพลิเคชัน

อุณหภูมิแบริ่งและน้ำมันหล่อลื่น: การตรวจจับความล้มเหลวในช่วงต้นด้วยเนวาดา 172103-01 ในกังหัน/คอมเพรสเซอร์

การตรวจสอบกล่องเกียร์และซีล: การติดตามอุณหภูมิสำหรับการบำรุงรักษาแบบทำนาย

ระบบการเผาไหม้และไอเสีย: การตรวจจับเทอร์โมคับเปิลในเส้นทางก๊าซร้อน

การควบคุมกระบวนการควบคุม: การรวมเข้ากับแผงป้องกันผ่านเนวาดา 172103-01

การติดตั้งในพื้นที่อันตราย: แผงโซน 2/div2 ลดความต้องการสนามฟิลด์
