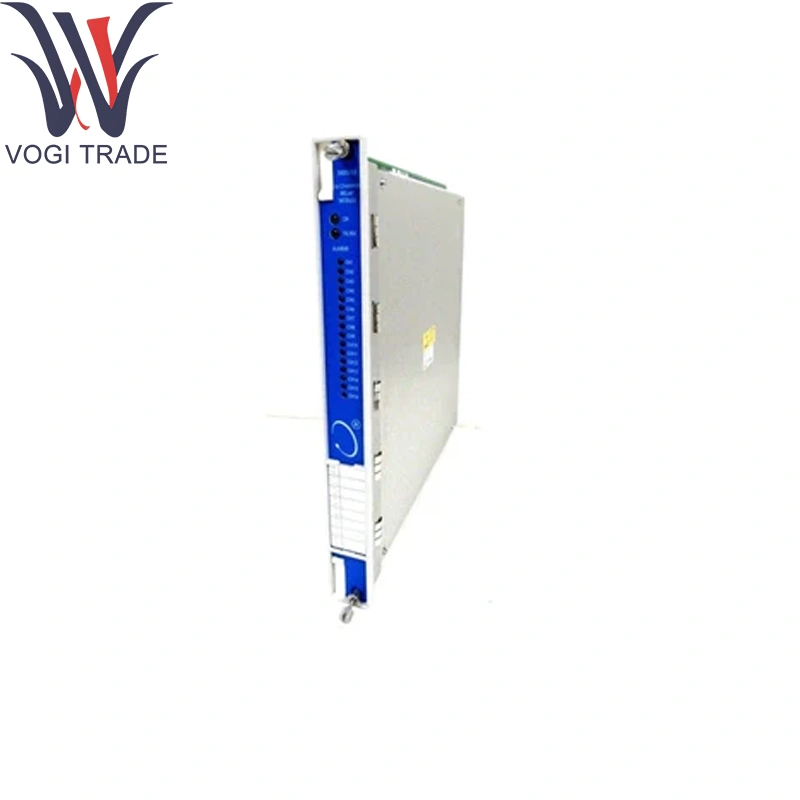

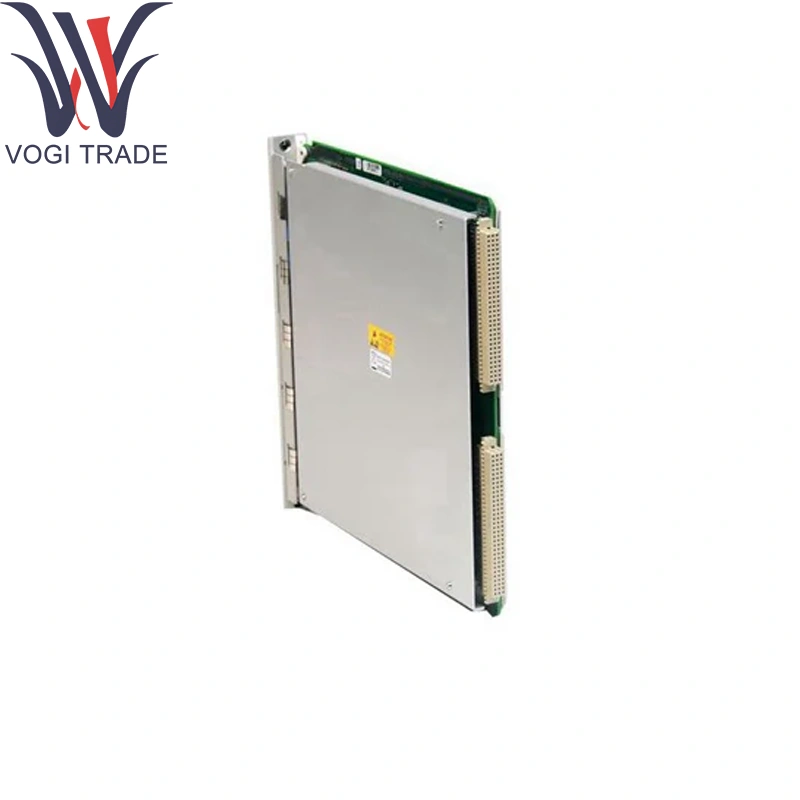

Bently Nevada 149986-02

การสั่งซื้อข้อมูล

3500 โมดูลรีเลย์ 4 ช่องทาง

3500/32 -AA -BB

ตอบ: โมดูลเอาต์พุต

01 โมดูลเอาต์พุตรีเลย์ 4 ช่อง

B: ตัวเลือกการอนุมัติเอเจนซี่

00 ไม่มี

01 CSA/NRTL/C (คลาส I, Div 2)

02 ATEX/IECEX/CSA (คลาส I, โซน 2)

ที่ได้รับการช่วยเหลือ

149986-02 โมดูลควบคุมรีเลย์ 4 ช่องทางอะไหล่

125720-01 โมดูลเอาต์พุตรีเลย์รีเลย์ 4 ช่อง (ใช้สำหรับการซ่อมแซมเท่านั้น)

125720-02 โมดูลเอาต์พุตรีเลย์ 4 ช่องสำหรับระบบพื้นที่อันตรายและระบบความปลอดภัยในการใช้งาน

พารามิเตอร์ทางเทคนิค

ช่องทางรีเลย์: 4 × FORMC (SPDT) ติดต่อในเนวาดา 149986-02

การจัดอันดับการติดต่อ:

5A @ 250VAC (ต้านทาน)

5A @ 30VDC (ต้านทาน)

วิธีไดรฟ์: ไดรฟ์ขดลวดโซลิดสเตตที่ขับเคลื่อนด้วยแบ็คเพลน-ไม่จำเป็นต้องมีอุปทานภายนอก

ใช้งาน/ใช้เวลาว่าง: ≤10msจากคำสั่งเป็นการเปลี่ยนแปลงการติดต่อ

อิเล็กทริกทน: 1kV ระหว่างขดลวด/หน้าสัมผัสและข้ามช่องทางสำหรับเนวาดา 149986-02

ตัวบ่งชี้: LED แผงด้านหน้าต่อช่องทางแสดงสถานะพลังงาน

อินเทอร์เฟซ: ตัวเชื่อมต่อคู่ 50 พินถึง 3500 ดิจิตอลบัส

การใช้พลังงาน: 24VDC ผ่าน backplane, ≤3w

ด้านสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: 0 ° C ถึง +70 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95%RH, ไม่ใช่การระงับ

ฟังก์ชั่นผลิตภัณฑ์n

การสลับเอาท์พุทแบบไม่ต่อเนื่อง: เพิ่มพลังวงจรภายนอกผ่านทางเนวาดา 149986-02 เพื่อตอบสนองต่อคำสั่งการป้องกัน

ความซื่อสัตย์สูง: การดำเนินการถ่ายทอดที่รวดเร็วและเชื่อถือได้ด้วยการวินิจฉัยตนเองสำหรับข้อบกพร่องของขดลวด/การติดต่อ

การใช้งานขนาดกะทัดรัด: รวมเอาต์พุตรีเลย์สี่รายการในสล็อต¼-rack เดียว

การเดินสายที่ยืดหยุ่น: บล็อกสกรู-เทอร์มินัลสำหรับการเชื่อมต่อภาคสนาม

พื้นที่แอปพลิเคชัน

การป้องกันแบบกังหันและคอมเพรสเซอร์: การขับโซลินอยด์ทริปกับเนวาดา 149986-02 ในระหว่างการปิดเหตุการณ์

เครื่องกำเนิดไฟฟ้าและแผงมอเตอร์: เปิดใช้งานรีเลย์เปิดเบรกเกอร์และผู้ประกาศ

การเชื่อมต่อของกระบวนการผลิต: การรวมสัญญาณเตือนเข้ากับระบบความปลอดภัย

แพ็คเกจ Skid OEM: ให้ผลลัพธ์ที่ไม่ต่อเนื่องในแผงโดยใช้ Bently Nevada 149986-02

โครงการติดตั้งเพิ่มเติม: การเพิ่มความสามารถในการถ่ายทอดให้กับชั้นวางที่มีอยู่ผ่านเนวาดา 149986-02
