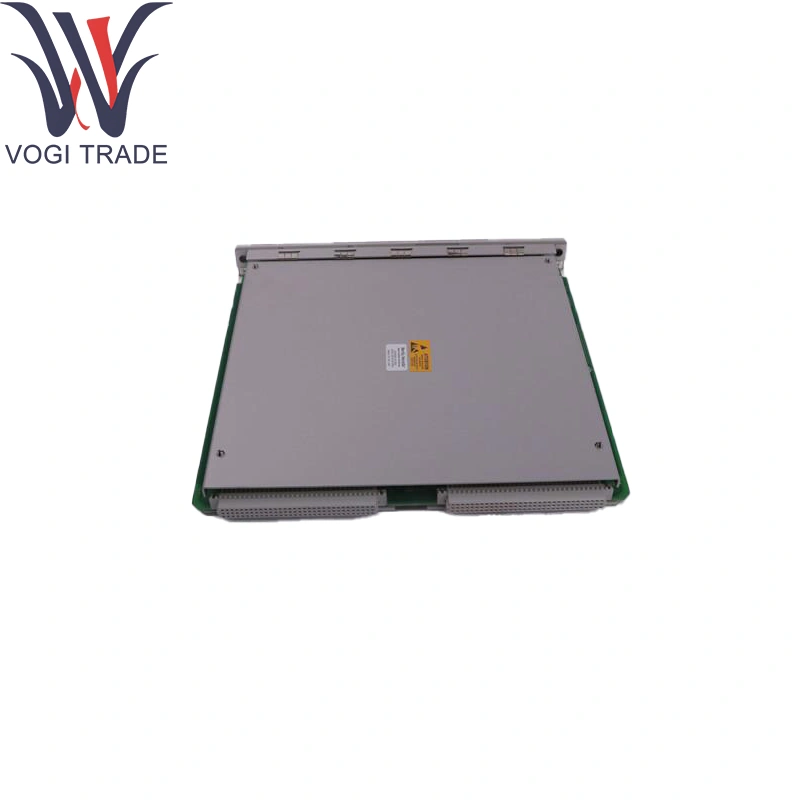

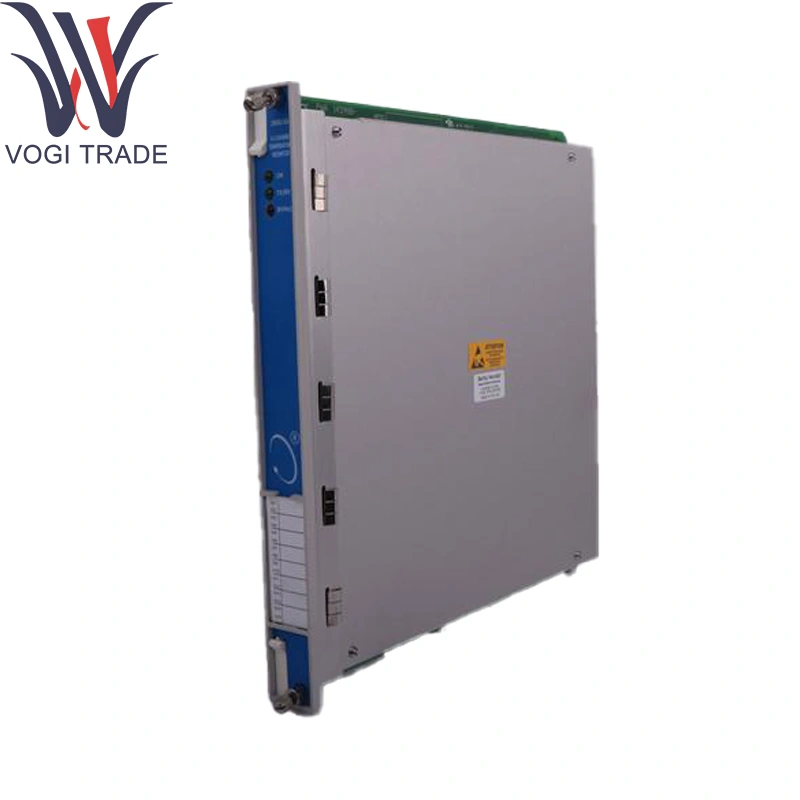

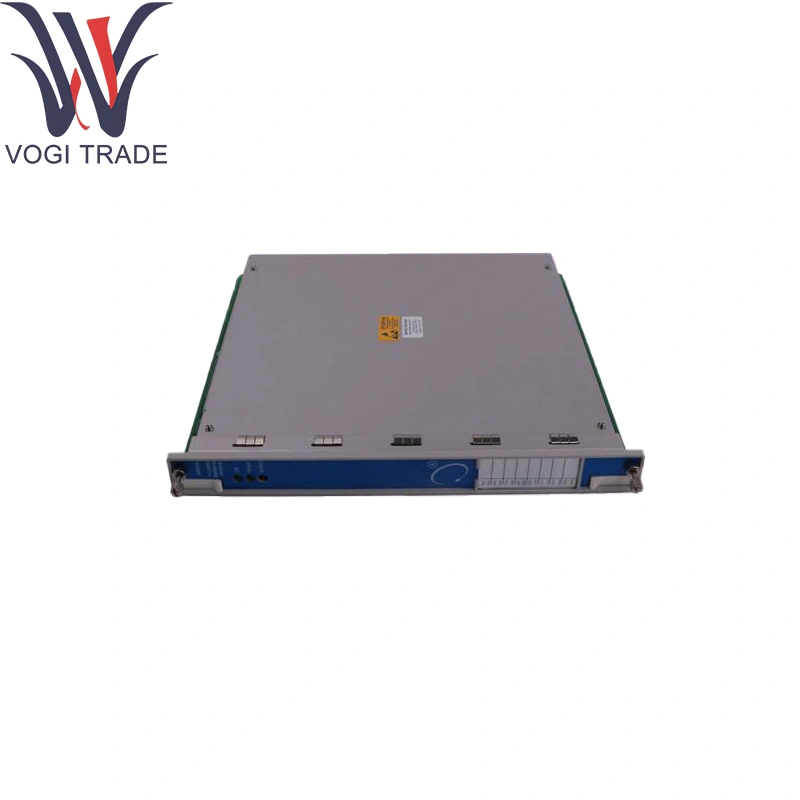

Bently Nevada 149986-01

การสั่งซื้อข้อมูล

3500/33 AA-BB

ตอบ: โมดูลเอาต์พุต

01 โมดูลเอาต์พุตรีเลย์ 16 ช่อง

02 โมดูลเอาต์พุตรีเลย์ 16 แชนเนล

03 โมดูลเอาต์พุตรีเลย์ 16 ช่องทางต่ำปัจจุบัน

04 โมดูลเอาต์พุตรีเลย์ 16 ช่องทางต่ำ

B: ตัวเลือกการอนุมัติพื้นที่อันตราย

00 ไม่มี

01 Cnrtlus (คลาส 1, ส่วนที่ 2)

02 ATEX / IECEX / CSA (คลาส 1, โซน 2)

พารามิเตอร์ทางเทคนิค

ช่องทางถ่ายทอด: 16 Formc (SPDT) รีเลย์ในเนวาดา 149986-01

การจัดอันดับการติดต่อ:

5A @ 250VAC (ต้านทาน)

5A @ 30VDC (ต้านทาน)

วิธีไดรฟ์: ไดรฟ์ขดลวดโซลิดสเตตผ่านตรรกะ backplane สำหรับเนวาดา 149986-01; ไม่มีการจัดหาขดลวดภายนอก

ใช้งาน/ใช้เวลาว่าง: ≤10msจากคำสั่งเป็นการเปลี่ยนแปลงการติดต่อ

การแยก: 1kV อิเล็กทริกทนต่อระหว่างขดลวด/หน้าสัมผัสและข้ามช่องทาง

ตัวชี้วัด: ไฟ LED แผงด้านหน้าต่อรีเลย์แสดงสถานะพลังงาน

อินเทอร์เฟซ Backplane: ตัวเชื่อมต่อ Dual 50-pin ถึง 3500 Digital Bus

การใช้พลังงาน: 24VDC ผ่าน backplane, ≤5w

การจัดอันดับสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: 0 ° C ถึง +70 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95%RH, ไม่ใช่การระงับ

ฟังก์ชั่นผลิตภัณฑ์

สัญญาณเตือนและการเดินทาง: ได้รับคำสั่งแบบไม่ต่อเนื่องมากกว่า 3,500 บัสและดำเนินการรีเลย์ผู้ติดต่อผ่านทางเนวาดา 149986-01 สำหรับการปิดหรือการเชื่อมต่อกัน

ความหนาแน่นของช่องสูง: รวมเอาต์พุต 16 เอาต์พุตในโมดูลครึ่งหนึ่ง

DIAGNOSTICS ตนเอง: ตรวจสอบการถ่ายทอดสุขภาพในเนวาดา 149986-01 และรายงานข้อผิดพลาด

การเดินสายที่ยืดหยุ่น: ขั้วต่อสกรู-เทอร์มินัลสำหรับการเดินสายสนาม

พื้นที่แอปพลิเคชัน

พืชรุ่นพลังงาน: การขับโซลินอยด์ทริปด้วยเนวาดา 149986-01 สำหรับหน่วยกังหัน/เครื่องกำเนิดไฟฟ้า

สถานีคอมเพรสเซอร์: เอาต์พุตแบบไม่ต่อเนื่องสำหรับการเชื่อมต่อระหว่างการควบคุม

สิ่งอำนวยความสะดวกอุตสาหกรรมกระบวนการ: การรวมเอาต์พุตการป้องกันเข้ากับระบบความปลอดภัย

การลื่นไถล OEM ขนาดใหญ่: การฝังระบบเตือนภัย/ตรรกะการเดินทางในแพ็คเกจโดยใช้เนวาดา 149986-01

คอมเพล็กซ์โรงกลั่นและปิโตรเคมี: การจัดการสัญญาณเตือนภัยในแผงควบคุมอันตราย
