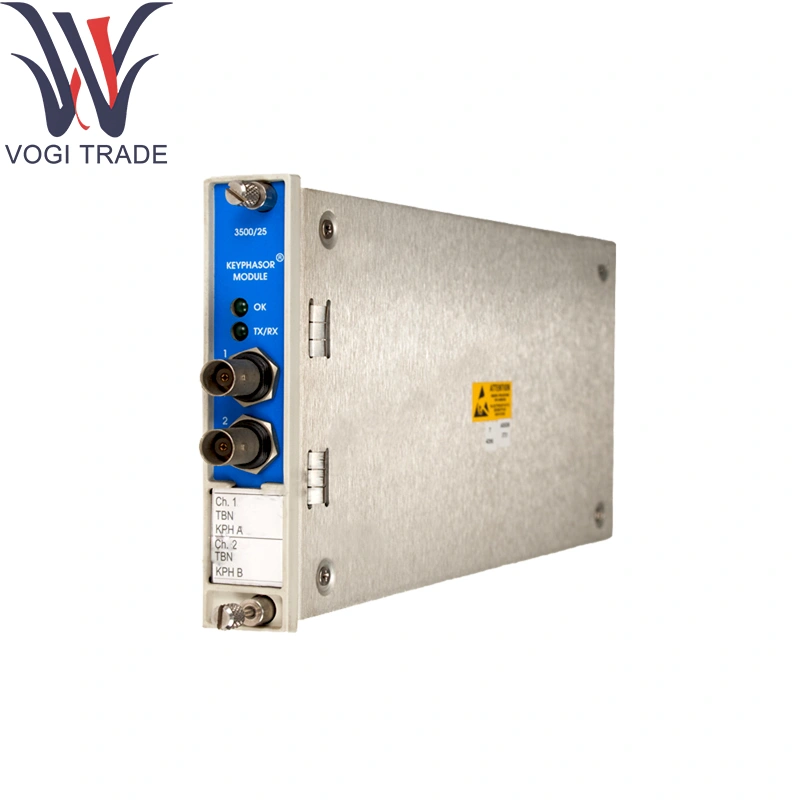

Bently Nevada 149369-01

การสั่งซื้อข้อมูล

3500/25-AA-BB-CC

ตอบ: จำนวนช่อง

01 การ์ด Keyphasor 2 ช่องทางเดียวครึ่งหนึ่ง (สั่งซื้อ 2 ช่อง)

02 การ์ด Keyphasor 2 ช่องสองอันครึ่งความสูง (สั่งซื้อ 4 ช่อง)

B: ประเภทของโมดูล I/O

01 โมดูล I/O ที่มีการยุติภายใน

02 โมดูล I/O ที่มีการยุติภายนอก

03 อุปสรรคภายใน I/O พร้อมการยุติภายใน

04 โมดูล I/O ที่แยกได้พร้อมการยุติภายใน (ออกแบบมาเพื่อใช้กับรถปิคอัพแม่เหล็ก)

05 โมดูล I/O ที่แยกได้พร้อมการยุติภายนอก (ออกแบบมาเพื่อใช้กับรถปิคอัพแม่เหล็ก)

C: ไม่จำเป็นตัวเลือกการอนุมัติของหน่วยงาน 00

01 Cnrtlus (คลาส 1, Div 2)

02 ATEX/IECEX/CSA (คลาส 1 โซน 2)

พารามิเตอร์ทางเทคนิค

ช่อง:

อินพุตความเร็วโพรบ 2 × Eddy-Current (0–50VP-P) สำหรับ Bently Nevada 149369-01

2 × TTL/CMOS Keyphasor®หรืออินพุต encoder-index

อินพุตดิจิตอล 2 ×เสริมสำหรับเครื่องหมายหลายเฟส

คุณสมบัติที่ได้รับการปรับปรุง:

การปรับสภาพสัญญาณตัวปรับสัญญาณต่ำ (<10ns rms jitter)

การกรองดิจิตอลที่ตั้งโปรแกรมได้และ debounce สำหรับช่องดัชนี

การติดตามพื้นฐานอัตโนมัติศูนย์เพื่อชดเชยการดริฟท์โพรบ

ช่วงความเร็ว: 0.1Hz ถึง 50kHz (โพรบ); สูงถึง 100kHz (encoder)

ความแม่นยำในการประทับเวลา: ความละเอียด± 100ns ต่อเหตุการณ์

ตรรกะการเดินทาง overspeed: การตรวจจับเกณฑ์การเร่งความเร็วด้วยฮาร์ดแวร์พร้อมการตอบสนองย่อย millisecond

การแยก: ≥1kV channel-to-chassis ในเนวาดา 149369-01

การใช้พลังงาน: 24VDC ผ่าน backplane, ≤4w

การจัดอันดับสิ่งแวดล้อม:

การทำงาน: 0 ° C ถึง +70 ° C

ที่เก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95% RH ที่ไม่ได้รับการชดเชย

ฟังก์ชั่นผลิตภัณฑ์

Bently Nevada 149369-01 ให้ความเร็วที่แม่นยำและการปรับสภาพเฟสสำหรับสัญญาณ Eddy-Curd และKeyphasor®, การระงับเสียงรบกวน/ดริฟท์ จับการประทับเวลาเหตุการณ์ที่มีความแม่นยำ± 100NS สำหรับการวางขั้นตอนและการบันทึกลำดับเหตุการณ์ ตรวจสอบสัญญาณสุขภาพและฟีดข้อมูลที่สะอาดลงในตรรกะการเดินทาง overspeed

พื้นที่แอปพลิเคชัน

กังหันไอน้ำและก๊าซ: การป้องกัน overspeed โดยใช้ Bently Nevada 149369-01 สำหรับหน่วยที่ดำเนินการแบบขนาน

คอมเพรสเซอร์แบบแรงเหวี่ยง: ข้อเสนอแนะความเร็วในการควบคุมความเร็วสูงพร้อมอินเทอร์เฟซการเดินทางที่มีความสัมพันธ์สูง

เครื่องยนต์ทางทะเลและ turboshaft: ช่วงเวลาที่แม่นยำด้วยเนวาดา 149369-01 ในสภาพแวดล้อมการสั่นสะเทือนสูง

การซิงโครไนซ์เครื่องกำเนิดไฟฟ้า: ลำดับเหตุการณ์และการวางขั้นตอนสำหรับการเชื่อมต่อแบบกริด

การวิจัยและทดสอบเซลล์: การจับความเร็วความละเอียดสูงสำหรับการทดลองแบบโรเตอร์-ไดนามิค
