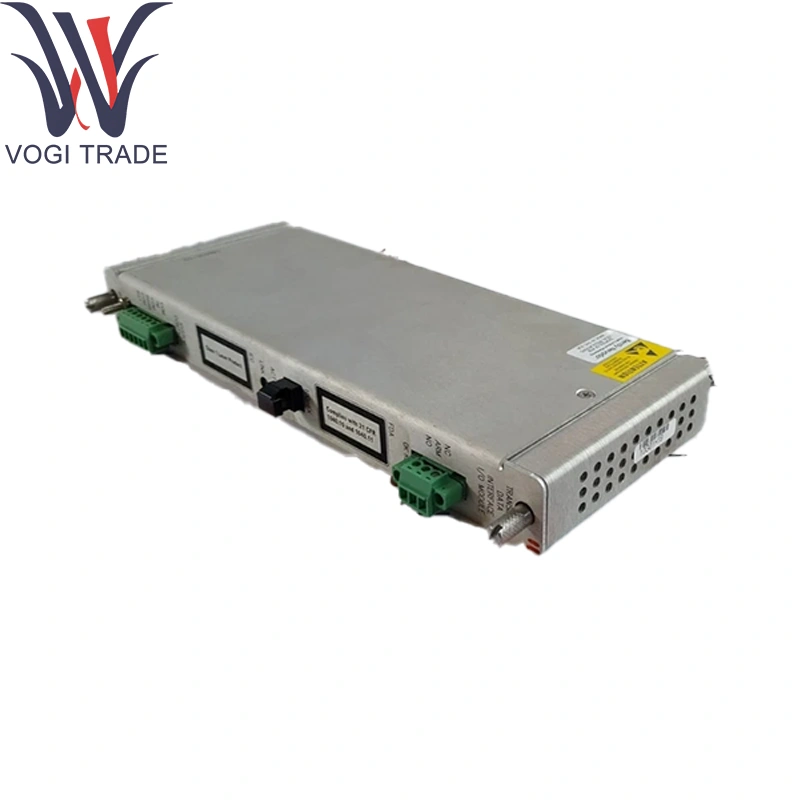

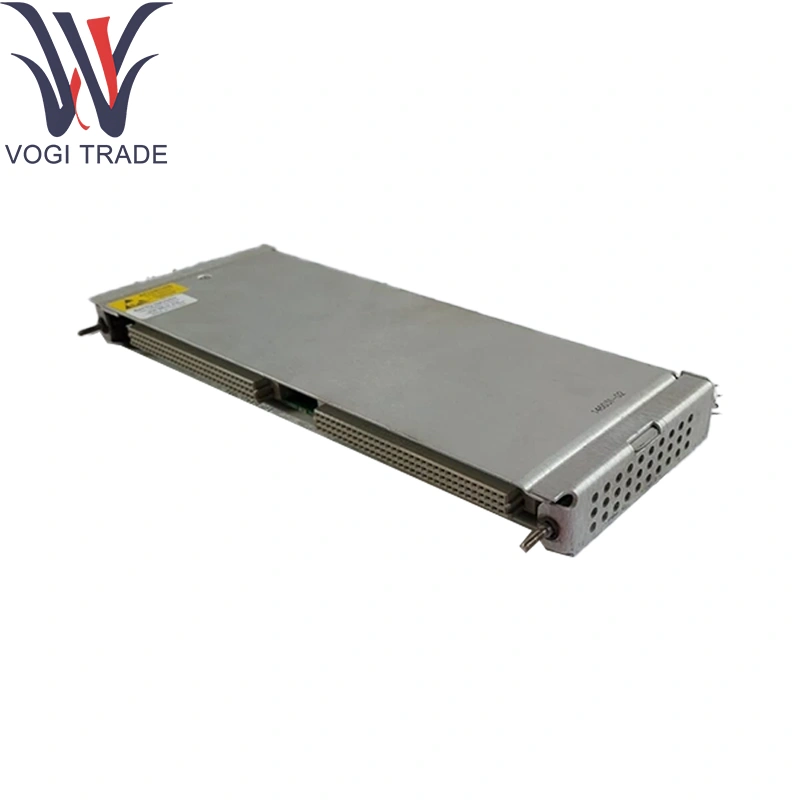

แบรนด์: Bently Nevadaคำอธิบาย: 146031-02เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 15ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นBently Nevada 146031-02 ให้การเชื่อมโยงไฟเบอร์ออปติกที่มีความแข็งแกร่ง
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
3500/22 ม. |
| หมายเลขสั่งซื้อ |
146031-02 |
| แคตตาล็อก |
ซีรีส์ 3500 ม. |
| คำอธิบาย |
100Base-FX (ไฟเบอร์ออปติก) โมดูล I/O |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
85389091 |
| มิติ |
30*5*8 (ซม.) |
| น้ำหนัก |
1.4 กิโลกรัม |
การสั่งซื้อข้อมูล
ที่ได้รับการช่วยเหลือ
288055-01 โมดูลอินเทอร์เฟซข้อมูลมาตรฐานมาตรฐานพร้อมสายเคเบิล USB
123M4610* 10 ฟุต a ถึง b สาย USB
146031-01 10BASE-T/100BASE-TX I/O โมดูล
146031-02 100Base-FX (ไฟเบอร์ออปติก) โมดูล I/O
161580 3500/22M คู่มือการใช้งานและการบำรุงรักษา TDI
164466 แผ่นข้อมูลอุปกรณ์เสริมเครือข่าย
00580441 ส่วนหัวขั้วต่อ, การเลิกจ้างภายใน, 3 ตำแหน่ง, สีเขียว
00580436 ส่วนหัวขั้วต่อ, การเลิกจ้างภายใน, 6 ตำแหน่ง, สีเขียว
ส่วนหัวตัวเชื่อมต่อ 111M5777, การเลิกจ้างภายใน, 2 ตำแหน่ง, สีเขียว
ส่วนหัวขั้วต่อ 166M2390, ประเภทสปริงแบบพุชอิน (ทางเลือกสำหรับ PN 00580436)
ส่วนหัวขั้วต่อ 166M4363, ประเภทสปริงแบบพุชอิน (ทางเลือกสำหรับ PN 00580441)
146031-03 10BASE-T/100BASE-TX I/O โมดูล GLD PLATED
146031-04 100Base-FX (ไฟเบอร์ออปติก) I/O โมดูล GLD ชุบ
พารามิเตอร์ทางเทคนิค
อินเทอร์เฟซ Backplane: ตัวเชื่อมต่อ Dual 50-pin สำหรับ 3500 Digital Bus เข้า/ออกใน Bently Nevada 146031-02
พอร์ตไฟเบอร์: 2 × 100base-FX Multimode SC หรือ ST (ขึ้นอยู่กับตัวเลือกลูกค้า)
ความยาวคลื่น: 1300nm
ระยะทางสูงสุด: สูงสุด 2 กม. บนไฟเบอร์ 62.5/125µm; สูงถึง 5 กม. บนเส้นใย 50/125µm โดยมีเนวาดา Bently 146031-02
อัตราข้อมูล: 100Mbps เต็ม duplex
ทอพอโลยีเครือข่าย: จุดต่อจุด, เดซี่-เชนหรือแหวน (พร้อมตัวจัดการวงแหวนไฟเบอร์ภายนอก)
การแยก: ≥2kvออปติคัลกับแชสซีกัลวานิกแยก
ตัวบ่งชี้: ไฟ LED แผงด้านหน้าสำหรับลิงก์/กิจกรรมผ่านพอร์ตไฟเบอร์; backplane-ok; พลังตกลง
พลังงาน: 24VDC ผ่านชั้นวางแบ็คเพลน (18–32VDC), ≤0.5a
การจัดอันดับสิ่งแวดล้อม:
อุณหภูมิปฏิบัติการ: 0 ° C ถึง +70 ° C
อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C
ความชื้น: ≤95%RH, ไม่ได้รับการระงับ
ฟังก์ชั่นผลิตภัณฑ์
การเชื่อมไฟเบอร์ออปติก: อุโมงค์อย่างโปร่งใส 3500 เฟรมบัสผ่านไฟเบอร์ผ่านทางเนวาดา 146031-02, รักษาปริมาณการป้องกันแบบเรียลไทม์
การสื่อสารทางไกล: ขยายการเข้าถึงเครือข่ายเกินขีด จำกัด ทองแดงภูมิคุ้มกันต่อ EMI และลูปภาคพื้นดิน
การสนับสนุนแหวนซ้ำซ้อน: รวมเข้ากับทอพอโลยีวงแหวนคู่ไฟเบอร์เพื่อความพร้อมใช้งานสูง
การวินิจฉัยและการตรวจสอบ: การรายงานสถานะอย่างต่อเนื่องของการเชื่อมต่อสุขภาพเส้นใยลิงค์และการเชื่อมต่อ backplane
พื้นที่แอปพลิเคชัน
โรงไฟฟ้า: การเชื่อมโยงชั้นวางกังหัน/เครื่องกำเนิดไฟฟ้าระยะไกลเพื่อควบคุมห้องพักโดยใช้เนวาดา 146031-02 ข้ามสถานีย่อย
Petrochemical & Refining: การสื่อสารในเขตอันตราย
การขุดและโลหะ: backhaul ไฟเบอร์ออปติกในสภาพแวดล้อมที่มีเสียงดังทางไฟฟ้าด้วย Bently Nevada 146031-02
แพลตฟอร์มน้ำมันและก๊าซ: การสื่อสารทางไกลที่มีเนวาดา 146031-02 ด้านบน/ใต้ดาดฟ้าพร้อมการป้องกันฟ้าผ่า
กระบวนการลื่นไถลกระบวนการอัตโนมัติ: แผงที่ติดตั้งแบบสล็อตแบบแยกส่วนที่ต้องการการเชื่อมต่อเส้นใยที่มีประสิทธิภาพ
