เบนท์ลี่ เนวาดา 140734-02

ภาพรวมผลิตภัณฑ์

140734-02 โมดูลตรวจสอบการสั่นสะเทือน Proximitor สี่ช่องสัญญาณประสิทธิภาพสูง เปิดตัวโดย Bently Nevada ซึ่งเป็นบริษัทในเครือของ Baker Hughes ในฐานะหนึ่งในองค์ประกอบหลักของการตรวจสอบสภาพและการป้องกันทางกลของ 3500 เครื่อง 3500/42M ได้รับการออกแบบมาโดยเฉพาะสำหรับการตรวจสอบการสั่นสะเทือน การเคลื่อนตัว และตำแหน่งของเครื่องจักรที่หมุนและลูกสูบที่กำลังวิกฤติอย่างครอบคลุม

3500/42M ใช้การออกแบบช่องขนาดความกว้างเดียว 1/4 และสามารถเสียบเข้ากับชั้นวางมาตรฐาน 3500 ได้โดยตรง คุณสมบัติที่โดดเด่นที่สุดคือความยืดหยุ่นและฟังก์ชันการทำงานที่หลากหลายในระดับสูง ตั้งโปรแกรมผ่านซอฟต์แวร์การกำหนดค่าแร็ค 3500 ที่ให้มาคู่ช่องสัญญาณแต่ละคู่สามารถกำหนดค่าได้อย่างอิสระเพื่อทำหน้าที่การวัดค่าใดๆ จากทั้งหมดเก้าฟังก์ชัน รวมถึงการสั่นสะเทือนในแนวรัศมี การกระจัดของแกน การขยายส่วนต่าง ความเยื้องศูนย์กลาง REBAM ความเร่ง ความเร็ว การสั่นสะเทือนตามแนวแกนสัมบูรณ์ และโซนการยอมรับแบบวงกลม การออกแบบเครื่องจักรอเนกประสงค์ในเครื่องเดียวทำให้ 140734-02 สามารถปรับให้เข้ากับสถานการณ์การใช้งานที่หลากหลาย ตั้งแต่ปั๊มและพัดลมธรรมดาไปจนถึงชุดเครื่องกำเนิดกังหันไอน้ำและคอมเพรสเซอร์ที่ซับซ้อน ทำให้ 3500/42M เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับการปกป้องกลไกและการตรวจสอบสภาพอย่างครอบคลุม

คุณสมบัติการทำงานของผลิตภัณฑ์

คู่ช่องสัญญาณอเนกประสงค์และตั้งโปรแกรมได้

นวัตกรรมหลักของ 140734-02 คือช่องทั้งสี่ของโมดูลแบ่งออกเป็นสองคู่ แต่ละคู่สามารถกำหนดค่าได้อย่างอิสระและพร้อมกันเพื่อดำเนินการวัดที่แตกต่างกัน ตัวอย่างเช่น สามารถกำหนดค่าช่อง 1&2 เพื่อตรวจสอบการสั่นสะเทือนในแนวรัศมีได้ ในขณะที่ช่อง 3&4 สามารถกำหนดค่าพร้อมกันเพื่อตรวจสอบการเคลื่อนที่ตามแนวแกนได้ การออกแบบนี้ช่วยเพิ่มอัตราการใช้ประโยชน์และความยืดหยุ่นในการใช้งานของแต่ละโมดูลได้อย่างมาก

คลังการวัดที่ครอบคลุมรองรับการวัด 9 ประเภท ครอบคลุมพารามิเตอร์ทางกลที่สำคัญเกือบทั้งหมดของเครื่องจักรที่กำลังหมุน

ประเภทการเคลื่อนที่ ได้แก่ การสั่นในแนวรัศมี ตำแหน่งแรงขับ การขยายส่วนต่าง และความเยื้องศูนย์

หมวดหมู่ความเร็วแบ่งออกเป็นความเร็วและความเร่ง

REBAM การวินิจฉัยขั้นสูง พื้นที่การยอมรับแบบวงกลม

การสั่นสะเทือนของเพลาสัมบูรณ์ของประเภทสารประกอบ

เอาต์พุตค่าคงที่ที่หลากหลายและการเตือนที่แม่นยำ

นอกเหนือจาก RMS แบบธรรมดาแล้ว สำหรับการวัดแต่ละประเภท โมดูล 3500/42M ไม่เพียงแต่คำนวณค่า RMS ทั้งหมดเท่านั้น แต่ยังส่งออกชุดค่าคงที่อีกด้วย ตัวอย่างเช่น ในโหมดการสั่นสะเทือนในแนวรัศมี 140734-02 จะส่งเอาต์พุต Direct, Gap, 1X Amplitude, 1X Phase Lag, 2X Amplitude, Smax Amplitude ฯลฯ ข้อมูลมากมายเหล่านี้ให้เบาะแสสำคัญสำหรับการวินิจฉัยข้อบกพร่องในเชิงลึก

ระบบสัญญาณเตือนที่ตั้งโปรแกรมได้สองระดับมีการแจ้งเตือนรีเลย์ด้วยฮาร์ดแวร์สองระดับ: การแจ้งเตือนและอันตราย สามารถตั้งค่าเกณฑ์ทริกเกอร์และการหน่วงเวลาของสัญญาณเตือนได้อย่างแม่นยำผ่านซอฟต์แวร์ ป้องกันการสะดุดที่ผิดพลาดที่เกิดจากการรบกวนในทันที และรับประกันการดำเนินการที่ทันท่วงทีในสภาพการทำงานที่เป็นอันตรายอย่างแท้จริง

ความสามารถในการบูรณาการระบบและการวินิจฉัยที่แข็งแกร่ง

เอาต์พุตมาตรฐาน 4-20mA ช่วยให้สามารถส่งออกค่าการวัดหลักของแต่ละช่องสัญญาณไปยัง DCS/PLC ผ่านสัญญาณ 4-20mA ทำให้มีการตรวจสอบแบบรวมศูนย์

เอาต์พุตบัฟเฟอร์ที่แผงด้านหน้าให้สัญญาณเซ็นเซอร์ดิบคุณภาพสูง ช่วยให้วิศวกรนอกสถานที่ดำเนินการวิเคราะห์สเปกตรัมและรูปคลื่นโดยละเอียดโดยใช้เครื่องรวบรวมข้อมูลแบบพกพา

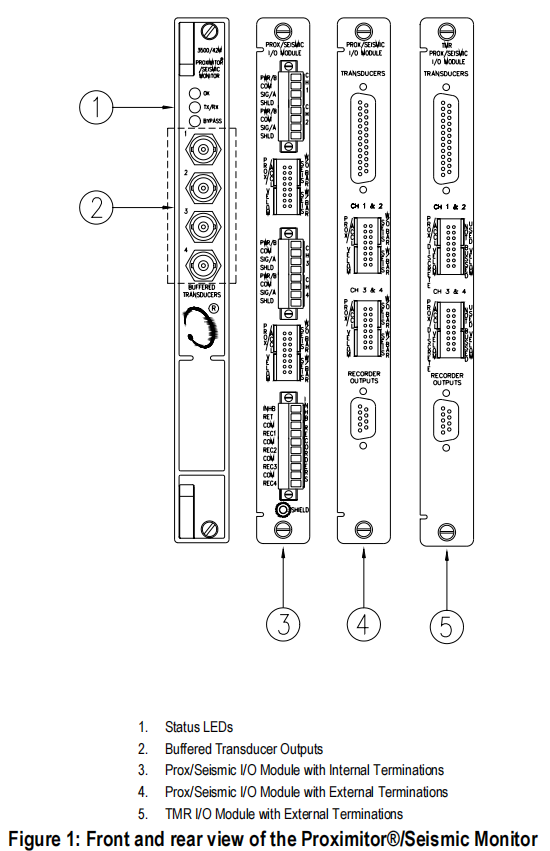

ไฟ LED ที่แผงด้านหน้าสามดวงของ 140734-02 ช่วยให้บุคลากรฝ่ายบำรุงรักษาได้รับข้อมูลที่เข้าใจง่ายเกี่ยวกับสถานะสุขภาพ สถานะการสื่อสาร และโหมดการทำงานของโมดูล

ขอบเขตอุตสาหกรรมที่เกี่ยวข้อง

3500/42M 140734-02 ใช้ได้กับสาขาอุตสาหกรรมหนักทุกสาขาที่มีอุปกรณ์หมุนที่ซับซ้อนและมีความสำคัญ

ในด้านพลังงานและพลังงาน เราจัดให้มีการตรวจสอบที่ครอบคลุมสำหรับกังหันไอน้ำ กังหันก๊าซ และเครื่องกำเนิดไฟฟ้า รวมถึงการสั่นสะเทือนในแนวรัศมี/แนวแกน การสึกหรอของตลับลูกปืนกันรุน การขยายตัวเนื่องจากความร้อน การโค้งงอของเพลาขนาดใหญ่ และสุขภาพของตลับลูกปืน

การตรวจสอบสภาพของคอมเพรสเซอร์แบบไหลแรงเหวี่ยง/ตามแนวแกนขนาดใหญ่ และเครื่องกวนเครื่องปฏิกรณ์ในอุตสาหกรรมปิโตรเคมี โดยเฉพาะอย่างยิ่งการแจ้งเตือนข้อบกพร่องล่วงหน้าของตลับลูกปืนกลิ้ง มีความสำคัญอย่างยิ่ง

อุปกรณ์สำคัญใดๆ ในอุตสาหกรรมโลหะวิทยา เหมืองแร่ การผลิตกระดาษ ซีเมนต์ และอุตสาหกรรมอื่นๆ ที่ต้องการการตรวจสอบการสั่นสะเทือนและการเคลื่อนตัวที่มีความแม่นยำสูงและอเนกประสงค์
