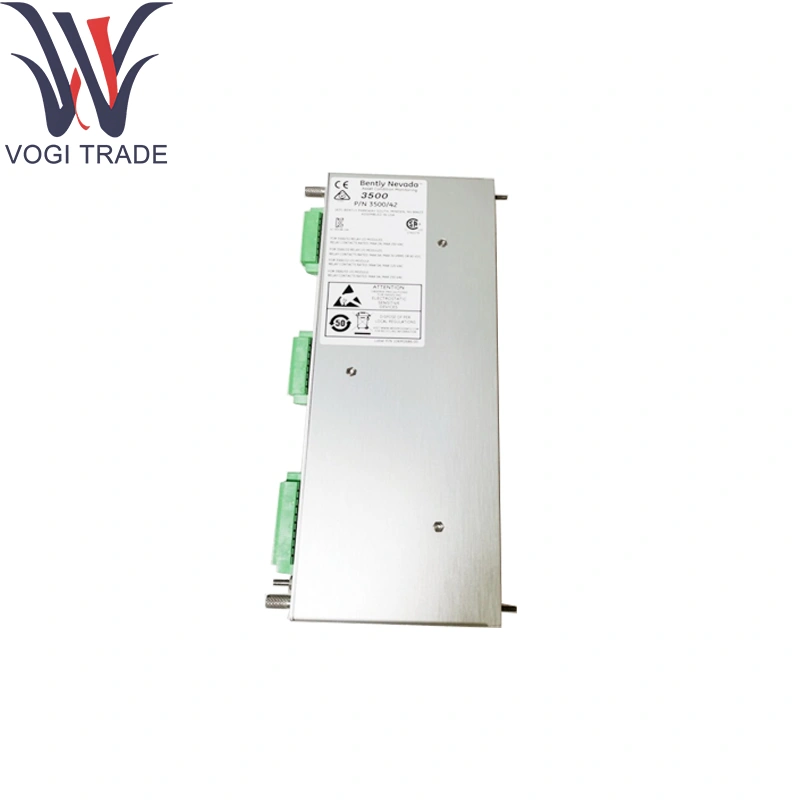

แบรนด์: Bently Nevadaคำอธิบาย: 140471-01เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 13ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นBently Nevada 140471-01 ให้ความเร็วเพลาที่มีความหนาแน่นสูงและ Keyphasor (ครั้งเดียวต่อการวิวัฒนาการ) เพื่อการป้องกันและควบคุมเครื่องจักรหมุน
ผลิต |
เนวาดา |
หมายเลขรุ่น |
140471-01 |
หมายเลขสั่งซื้อ |
140471-01 |
แคตตาล็อก |
3500/42m |
คำอธิบาย |
โมดูล PROX/VELOM I/O ที่มีการยุติภายใน |
ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
รหัส HS |
85389091 |
มิติ |
24*2.4*10 (ซม.) |
น้ำหนัก |
1.5 กิโลกรัม |
การสั่งซื้อข้อมูล
หมายเลขชิ้นส่วน: 140471-01
ซีรี่ส์: 3500/3700 Proximitor® I/O ครอบครัว
แทนที่: 140471-00 (เวอร์ชันดั้งเดิม)
ชุดอะไหล่: สายรัดริบบิ้นสายเคเบิล (106765-13); การซ้อนทับแผงด้านหน้า (3500/65-FP-OVR)
พารามิเตอร์ทางเทคนิค
อินพุต:
ช่องความเร็ว 2 × Proximity-Probe (Eddy-Durrent) (0–50VP-P) สำหรับเนวาดา 140471-01
2 × TTL/CMOS Keyphasor หรือช่องสัญญาณ encoder-index
ช่วงความเร็ว: 0.1Hz ถึง 20kHz
ความละเอียดเวลา: การประทับเวลา 1µs สำหรับแต่ละเหตุการณ์ keyphasor
setpoints: เกณฑ์การใช้งานเกินโปรแกรมที่ใช้งานได้ผ่าน CPU แร็ค
การเดินทางเอาต์พุต: รีเลย์ฟอร์คดิจิตอลผ่านโมดูลอินเทอร์เฟซระบบ
การแยก: ≥1kV channel-to-chassis
การใช้พลังงาน: 24VDC ผ่าน backplane, ≤3wในเนวาดา 140471-01
สิ่งแวดล้อม: 0 ° C - 70 ° C การดำเนินงาน; –40 ° C - 85 ° C ที่เก็บข้อมูล ≤95%RH ที่ไม่ได้รับการชดเชย
ฟังก์ชั่นผลิตภัณฑ์
การวัดความเร็ว: เงื่อนไขและดิจิทัลสัญญาณโพรบไหลวนไหลผ่าน Bently Nevada 140471-01 เพื่อคำนวณ RPM เพลาเรียลไทม์
ช่วงเวลา Keyphasor: ตรวจจับเครื่องหมายหนึ่งครั้งต่อรีฟหรือพัลส์ดัชนีเข้ารหัสที่มีความแม่นยำไมโครวินาที
ตรรกะการเดินทาง overspeed: อินเทอร์เฟซกับตรรกะของระบบเพื่อเริ่มปิดการปิดการฝ่าฝืนเกณฑ์ทันที
การสตรีมข้อมูล: การออกอากาศความเร็วและการประทับเวลากิจกรรมผ่านบัสดิจิตอล 3500 โดยใช้ Bently Nevada 140471-01
แอปพื้นที่ lication
กังหันไอน้ำและก๊าซ: การป้องกันการใช้งานมากเกินไปกับเนวาดา 140471-01 สำหรับรีเลย์ตรวจสอบแบบซิงค์
คอมเพรสเซอร์และปั๊ม: การตรวจสอบความเร็วเพลาสำหรับการควบคุมความเร็วสูงและการเพิ่มประสิทธิภาพประสิทธิภาพ
เครื่องกำเนิดไฟฟ้าและมอเตอร์: RPM คำติชมสำหรับการกระตุ้นและการควบคุมลูป
เซลล์ทดสอบและแท่นขุดเจาะ: เวลาที่มีความแม่นยำสูงสำหรับการวิเคราะห์ลำดับเหตุการณ์
แพลตฟอร์มกระบวนการอัตโนมัติ: การรวมข้อมูลความเร็วและเฟสเข้ากับระบบ DCS/SCADA โดยใช้ Bently Nevada 140471-01
