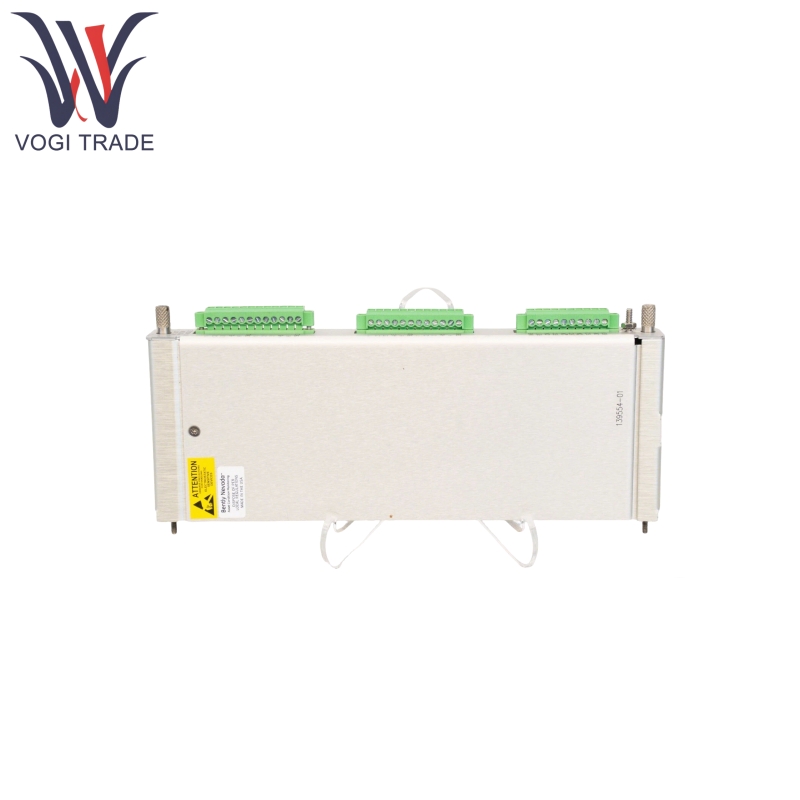

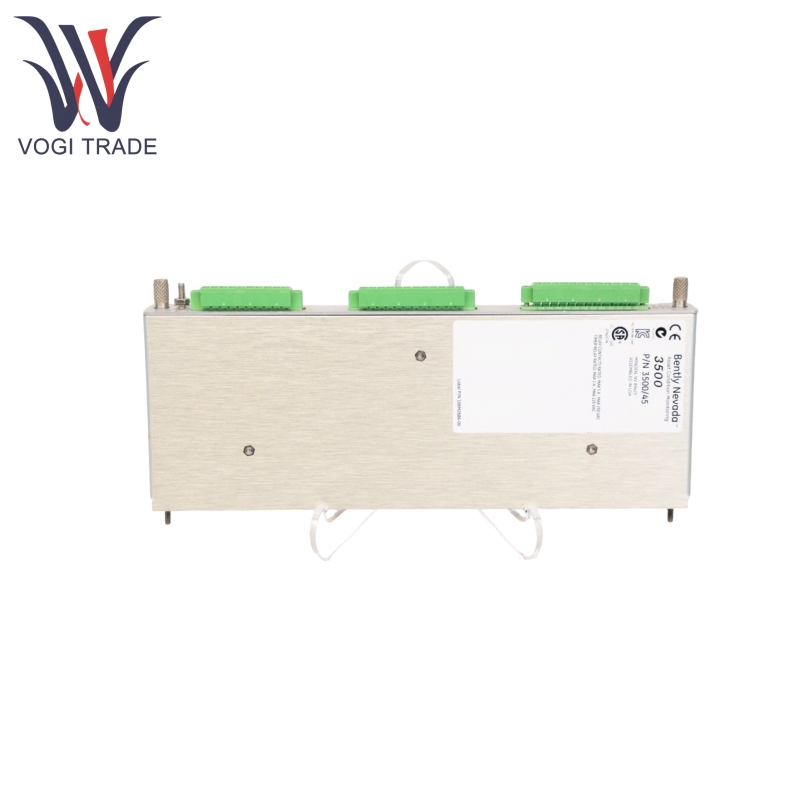

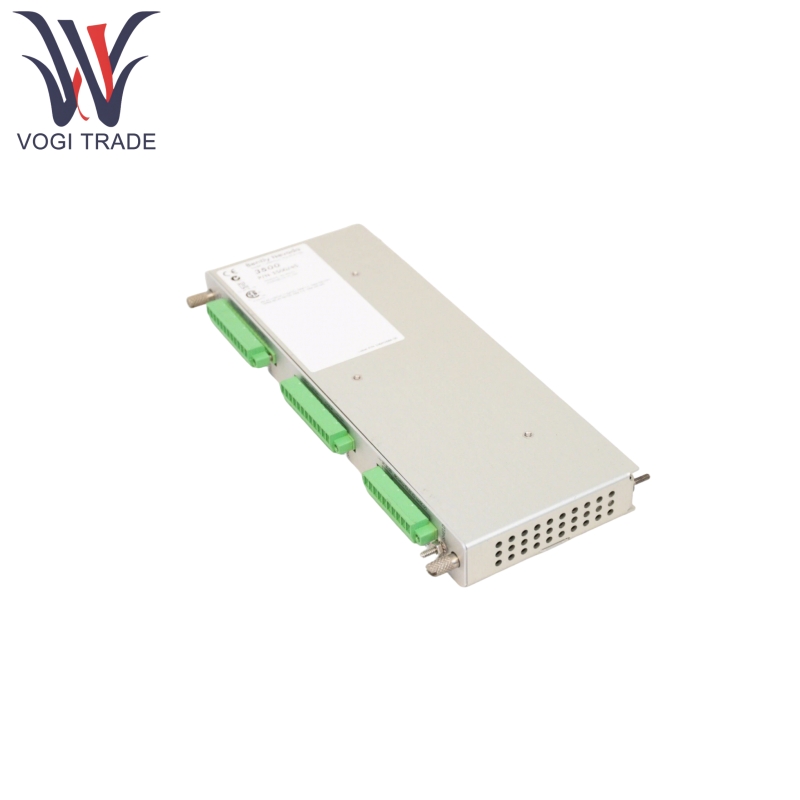

Bently Nevada 139554-01

คุณสมบัติของผลิตภัณฑ์

Bently Nevada 139554-01 รองรับอินพุต 4 ช่องทางเพื่อตรวจสอบการเปลี่ยนแปลงตำแหน่งของชิ้นส่วนกลไกหลายชิ้นพร้อมกัน

Bently Nevada 139554-01 สามารถแปลงสัญญาณคลื่นไซน์ AC LVDT เป็นแรงดันไฟฟ้า DC เชิงเส้น (เช่น± 10 V DC) เพื่อกำจัดสัญญาณรบกวนเสียงรบกวน

Bently Nevada 139554-01 สามารถตั้งค่าเกณฑ์การเตือน/อันตรายได้อย่างอิสระสำหรับแต่ละช่องสัญญาณ

Bently Nevada 139554-01 รองรับกลไกการลงคะแนน 2-of-2 หรือ 3-out-of-2 เพื่อให้แน่ใจว่าระบบความน่าเชื่อถือ การแสดงสถานะการทำงานแบบเรียลไทม์ผ่านตัวบ่งชี้ LED

ผลิตภัณฑ์โดยใช้หลักการ

เซ็นเซอร์ AC LVDT สร้างสัญญาณแรงดันไฟฟ้า AC ตามสัดส่วนกับการกระจัดโดยการเหนี่ยวนำแม่เหล็กไฟฟ้า

Bently Nevada 139554-01 demodulates สัญญาณแยกแอมพลิจูดและข้อมูลเฟสและกรองเสียงรบกวนความถี่สูง

มันชดเชยความไม่เชิงเส้นเซ็นเซอร์ด้วยอัลกอริทึมในตัวและส่งสัญญาณ DC ที่แม่นยำสูง

ข้อมูลที่ประมวลผลจะถูกส่งไปยังระบบการตรวจสอบผ่านบัสภายในของเฟรม 3,500 เฟรม

แอปพลิเคชันผลิตภัณฑ์

Bently Nevada 139554-01 สามารถตรวจสอบพารามิเตอร์สำคัญเช่นการกระจัดของเพลาและการขยายตัวของกังหันและคอมเพรสเซอร์

Bently Nevada 139554-01 สามารถควบคุมการเปิดวาล์วได้รับการควบคุมการเปิดวาล์วตำแหน่งแอคทูเอเตอร์

Bently Nevada 139554-01 สามารถตรวจสอบตำแหน่งไดนามิกของกระปุกเกียร์และตลับลูกปืนมอเตอร์เพื่อป้องกันความล้มเหลวทางกล

Bently Nevada 139554-01 สามารถวัดและวิเคราะห์การกระจัดที่มีความแม่นยำสูงในสภาพแวดล้อมของห้องปฏิบัติการ

พารามิเตอร์ผลิตภัณฑ์

รายละเอียดต่อไปนี้สำหรับเนวาดา 139554-01

สัญญาณอินพุต: สัญญาณเซ็นเซอร์ AC LVDT (ช่วงความถี่ทั่วไป: 50-4000 Hz)

สัญญาณเอาท์พุท: กำหนดค่าได้เป็น 0-10 V DC หรือ 4-20 Ma โดยมีความต้านทานโหลดที่≤ 500 Ω

แรงดันไฟฟ้า: 20-30 V DC (จัดทำโดยโมดูลพลังงาน 3500/15)

ความแม่นยำ: ความเป็นเส้นตรง≤ 0.5% ของสเกลเต็ม; อุณหภูมิดริฟท์≤ 0.05%/° C (พารามิเตอร์ที่อ้างอิงจากโมดูลที่คล้ายกัน)

อุณหภูมิการทำงาน: -30 ° C ถึง +65 ° C เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง

ความเข้ากันได้กับแม่เหล็กไฟฟ้า: สอดคล้องกับมาตรฐาน EN 55011 Class A ซึ่งมีความสามารถในการต่อต้านการแทรกแซงที่แข็งแกร่ง
