เบนท์ลี่ เนวาดา 138607-01

สินค้าโอตรวจสอบ

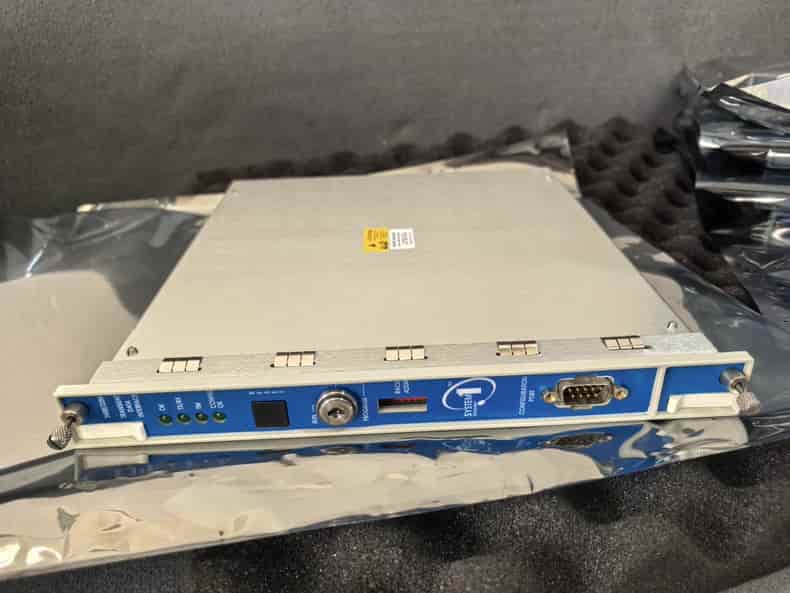

138607-01 เป็นโมดูลอินเทอร์เฟซการสื่อสารไฟเบอร์อีเทอร์เน็ตเฉพาะสำหรับระบบตรวจสอบสภาพทางกลของ Bently Nevada 3500 series สำหรับโมดูล I/O ที่ติดตั้งบนแบ็คเพลนของชั้นวาง 3500 ออกแบบมาเป็นพิเศษเพื่อให้มีอินเทอร์เฟซฟิสิคัลอีเทอร์เน็ตไฟเบอร์ 100Base-FX

ในฐานะแขนกายภาพของตัวประมวลผลการสื่อสาร มีหน้าที่แปลงสัญญาณดิจิทัลภายในชั้นวางให้เป็นสัญญาณแสงและส่งสัญญาณผ่านสายเคเบิลใยแก้วนำแสงไปยังสวิตช์หรือสถานีวิศวกรในห้องควบคุม โดยเน้นที่ปัญหาการสื่อสารในไซต์งานอุตสาหกรรมที่มีการรบกวนทางแม่เหล็กไฟฟ้าอย่างรุนแรงหรือระยะการส่งข้อมูลที่ยาวเป็นหลัก

โมดูลนี้เป็นโมดูลที่มีความสูงครึ่งหนึ่ง และโดยทั่วไปจะติดตั้งในช่อง I/O เฉพาะที่ด้านหลังของชั้นวาง โดยเชื่อมต่อกับโมดูล TDI/RIM ด้านหน้าผ่านสายเคเบิลภายใน

กรณีในสถานที่

การบูรณาการระบบควบคุมแบบกระจายของโรงไฟฟ้าถ่านหินขนาดใหญ่

ระบบตรวจสอบกังหันของโรงไฟฟ้าได้รับการติดตั้งในห้องกังหัน ขณะที่ห้องควบคุมกลางอยู่ห่างจากห้องกังหัน 800 เมตร 138607-01 โมดูล I/O ออปติคัล 100Base-FX

วิศวกรติดตั้งโมดูล 138607-01 ด้านหลังชั้นวาง 3500 และตัวประมวลผลการสื่อสาร 3500/22M ที่ด้านหน้า มีการวางสายเคเบิลออปติคอลมัลติโหมดยาว 800 เมตร โดยปลายด้านหนึ่งเชื่อมต่อกับโมดูล 138607-01 ด้านหลังชั้นวาง และปลายอีกด้านเชื่อมต่อกับอินเทอร์เฟซไฟเบอร์ของสวิตช์ห้องควบคุม ในระหว่างการทำงานของยูนิต ข้อมูลสำคัญ เช่น การสั่นของเพลาและการสั่นของแบริ่ง จะถูกประมวลผลโดย TDI จากนั้นแปลงด้วย 138607-01 เป็นสัญญาณแสง และส่งผ่านใยแก้วนำแสงไปยังซอฟต์แวร์ System 1 ในห้องควบคุมโดยไม่สูญเสีย แม้จะมีกระแสกระตุ้นขนาดใหญ่รบกวนที่ไซต์งานและในระยะไกล แต่การเชื่อมต่อแบบออปติคอลยังคงไม่มีสิ่งกีดขวาง ทำให้มั่นใจได้ว่าคอมพิวเตอร์ส่วนบนสามารถตรวจสอบสถานะของยูนิตแบบเรียลไทม์และแม่นยำ

การเปรียบเทียบผลิตภัณฑ์ที่คล้ายกัน

138607-01 100Base-FX กับ 138131-xxx 10Base-T/100Base-TX

ความแตกต่าง

138607-01 ใช้ใยแก้วนำแสงที่มีระยะการส่งข้อมูลประมาณ 2 กม. มีความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง แต่ต้นทุนจะสูงกว่า ต้องใช้ตัวรับส่งสัญญาณไฟเบอร์ออปติกหรือสวิตช์ไฟเบอร์ออปติก 138131 เป็นโมดูลพอร์ตไฟฟ้า RJ-45 ทั่วไป โดยใช้สายเคเบิลเครือข่ายมาตรฐาน โดยมีระยะการส่งข้อมูลเพียง 100 เมตร เสี่ยงต่อการรบกวน แต่มีต้นทุนต่ำ และอินเทอร์เฟซเป็นแบบสากล

ข้อเสนอแนะในการเลือก

หากระยะห่างน้อยกว่า 100 เมตรและมีสัญญาณรบกวนต่ำ ให้เลือก 138131 หากระยะห่างเกิน 100 เมตร หรือมีสัญญาณรบกวนสูง ให้เลือก 138607-01 อย่างแน่นอน

138607-01 กับ 161756-xxx โมดูล I/O 100Base-FX

ความแตกต่าง

138607-01 เป็นหมายเลขคำสั่งซื้อการกำหนดค่าล่วงหน้าหรือเฉพาะเจาะจง ในขณะที่ซีรีส์ 161756 มักจะหมายถึงแพ็คเกจส่วนประกอบที่มีความยาวเฉพาะของสายเคเบิลไฟเบอร์ออปติก ในด้านการใช้งาน ทั้งคู่เป็นโมดูล 100Base-FX ทั้งคู่ แต่อาจมีความแตกต่างเล็กน้อยในอินเทอร์เฟซทางกายภาพหรืออุปกรณ์เสริมสายเคเบิลที่ให้มา

การปรับปรุงผลิตภัณฑ์และการพัฒนาเทคโนโลยี

ตั้งแต่ 3500/20 ถึง 3500/22M ระบบ 3500 รุ่นก่อนหน้าใช้โมดูล 3500/20 RIM ซึ่งมีความสามารถในการสื่อสารที่ค่อนข้างอ่อนแอ ด้วยการเปิดตัว 3500/22M ความต้องการแบนด์วิธก็เพิ่มขึ้น และโมดูลออปติคัล 100Base-FX ก็กลายเป็นการกำหนดค่ามาตรฐานเพื่อรองรับการส่งข้อมูลชั่วคราวด้วยความเร็วสูง

การกำหนดมาตรฐานอินเทอร์เฟซ อินเทอร์เฟซแบบออปติคอลก่อนหน้านี้ค่อนข้างวุ่นวาย ตอนนี้ค่อยๆ รวมเป็นหนึ่งเดียวเป็น MT-RJ หรืออินเทอร์เฟซโมดูลาร์ SFP กระแสหลักมากขึ้น

แนวโน้มในอนาคตก็คือ แม้ว่าการสื่อสารด้วยแสงจะเป็นกระแสหลัก แต่ระบบรุ่นใหม่ในปัจจุบันมีแนวโน้มที่จะใช้โมดูลออปติคอล SFP Small Form-factor Pluggable ที่มีขนาดเล็กลง ทำให้อินเทอร์เฟซมีความยืดหยุ่นมากขึ้นและรองรับการเปลี่ยนโมดูลที่มีความยาวคลื่นหรือระยะทางที่แตกต่างกันแบบ Hot-swappable
