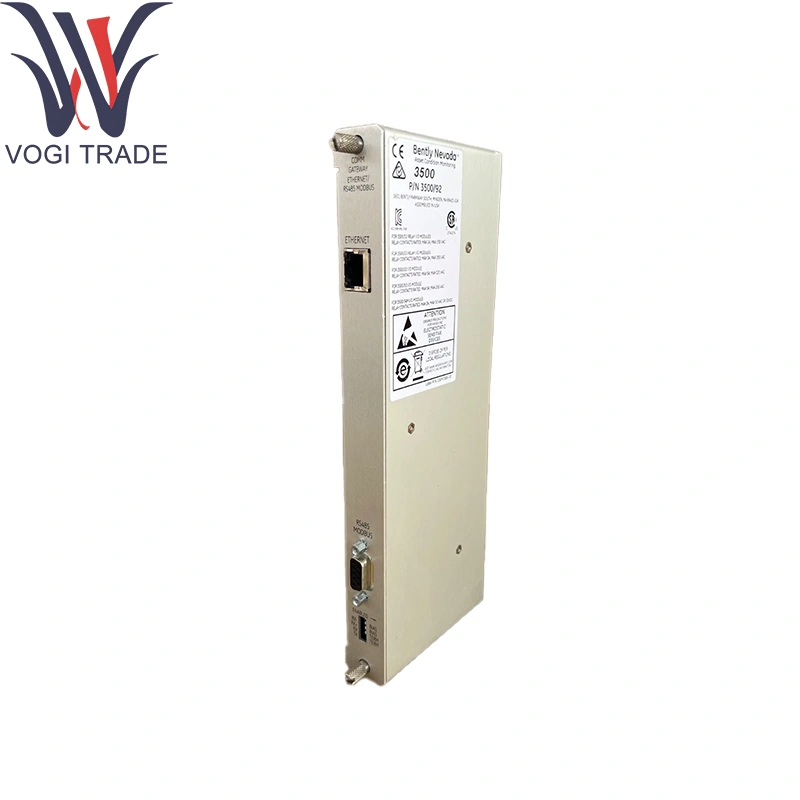

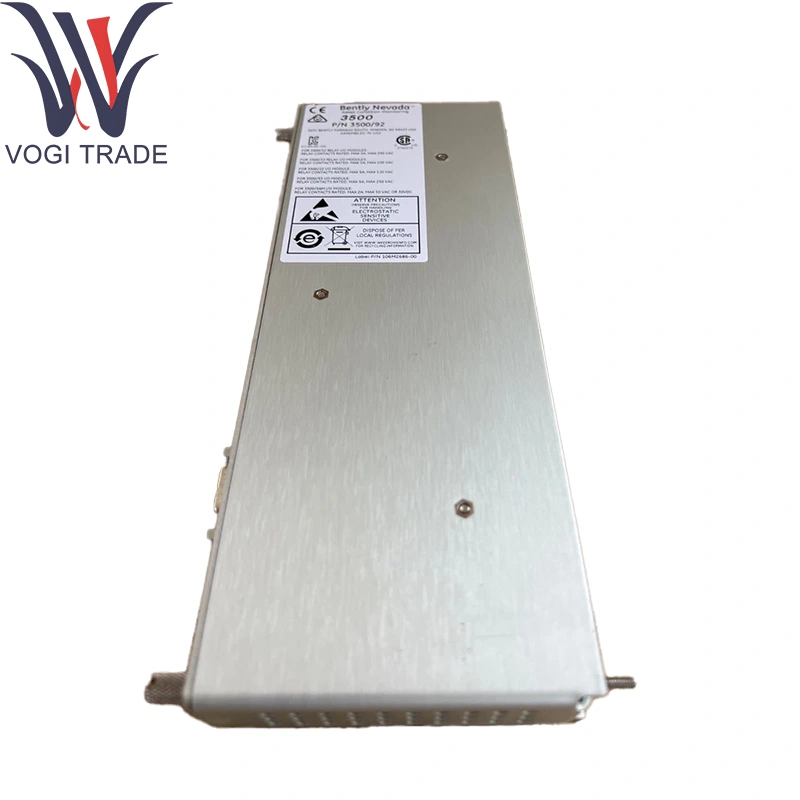

Bently Nevada 136188-02

การสั่งซื้อข้อมูล

3500/92 เกตเวย์การสื่อสาร

3500/92-AA-BB-CC

ตอบ: ประเภทโมดูล I/O

01 modbusrs232/rs422 โมดูล I/O

02 ModbusRS485 โมดูล I/O

03 Ethernet/RS232 Modbus I/O โมดูล

04 Ethernet/RS485 Modbus I/O โมดูล

B: ประเภทหน่วยความจำ

01 หน่วยความจำต่ำ

C: ตัวเลือกการอนุมัติเอเจนซี่

00 ไม่มี

01 CSA/NRTL/C 02 CSA/ATEX/IECEX

Tพารามิเตอร์ echnical

อินเทอร์เฟซ Backplane: ตัวเชื่อมต่อคู่ 50 พินไปยังบัสดิจิตอล 3500 สำหรับ Bently Nevada 136188-02

พอร์ตอีเธอร์เน็ต: 1 × 10/100base-T RJ-45 (Modbus TCP)

พอร์ตอนุกรม: 1 × RS-485 (Modbus RTU) บนบล็อกขั้วที่ถอดออกได้

โปรโตคอลที่รองรับ:

Slave Modbus RTU (ASCII เป็นตัวเลือก)

Modbus TCP Server

ความจุแท็ก: สูงสุด 1,024 Modbus Registers (Holding/Input)

ผลงาน:

Ethernet ปริมาณงานสูงถึง 100Mbps

อัตราการรับส่งข้อมูลแบบอนุกรม 1,200–115,200bps

ความล่าช้าในการสำรวจความคิดเห็น <10ms ทั่วไปในเนวาดา 136188-02

ความปลอดภัยและการวินิจฉัย:

การกำหนดค่าที่ป้องกันด้วยรหัสผ่านผ่าน web-ui

SNMP trap รองรับสำหรับลิงก์/สัญญาณเตือนข้อผิดพลาด

Backplane-Health และ LED status เครือข่าย

พลังงาน: 24VDC ผ่าน backplane (18–32VDC), ≤0.5a

การแยก: 1kV galvanic แยกบน RS-485 และพอร์ตอีเธอร์เน็ต

ด้านสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: 0 ° C ถึง +70 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95%RH, ไม่ใช่การระงับ

ฟังก์ชั่นผลิตภัณฑ์

การเชื่อมโปรโตคอล: แผนที่ข้อมูล 3,500 บัสแท็กไปยัง Modbus Registers ผ่าน Bently Nevada 136188-02 สำหรับไคลเอนต์ TCP/RTU

การรวมข้อมูล: บัฟเฟอร์การวัดแบบเรียลไทม์การเตือนภัยและการวินิจฉัยสำหรับการสำรวจภายนอก

เครือข่ายคู่พอร์ต: รองรับการเชื่อมต่อโฮสต์อีเธอร์เน็ต/อนุกรมพร้อมกัน

การตรวจสอบสุขภาพ: รายงานสถานะการเชื่อมโยงและความผิดพลาด backplane ผ่าน LEDs/กับดัก SNMP

การแม็พลงทะเบียนที่กำหนดค่าได้: Web-UI/CLI สำหรับการกำหนดแท็กที่กำหนดเองโดยใช้ Bently Nevada 136188-02

พื้นที่แอปพลิเคชัน

การรวม DCS/PLC: การให้อาหารการสั่นสะเทือน/ข้อมูลอุณหภูมิด้วยเนวาดา 136188-02 ลงในระบบควบคุม

การตรวจสอบระยะไกล: การเชื่อมต่อ 3,500 ข้อมูลกับ SCADA HMIS ผ่าน Modbus TCP

ระบบมรดก: การเชื่อมโยงชั้นวางที่ทันสมัยไปยังโครงสร้างพื้นฐาน Modbus RTU

แดชบอร์ดการตรวจสอบสภาพ: การรวบรวมตัวชี้วัดสุขภาพเครื่องผ่าน Bently Nevada 136188-02

แพ็คเกจ Skid OEM: ฝังเกตเวย์มาตรฐานในเครื่องจักรโดยใช้ Bently Nevada 136188-02
