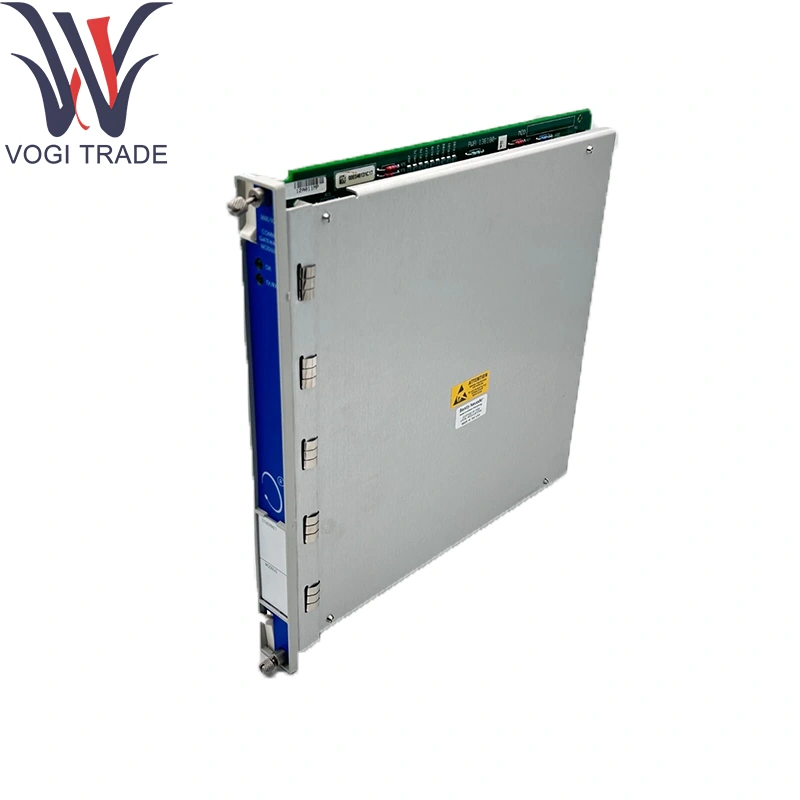

แบรนด์: Bently Nevadaคำอธิบาย: 136180-01เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 16ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นBently Nevada 136180-01 ให้การแปลงโปรโตคอลที่ไร้รอยต่อและการกำหนดเส้นทางข้อมูลระหว่างบัสตรวจสอบเครื่องจักร 3500 ซีรีส์และการควบคุมภายนอกหรือเครือข่ายการจัดการสินทรัพย์
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
3500/92-04-01-00 |
| หมายเลขสั่งซื้อ |
136180-01 |
| แคตตาล็อก |
3500 |
| คำอธิบาย |
โมดูลเกตเวย์การสื่อสาร |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
85389091 |
| มิติ |
24*2.4*9.91 (ซม.) |
| น้ำหนัก |
0.44 กิโลกรัม |
การสั่งซื้อข้อมูล
3500/92 การสื่อสารเกตเวย์ 3500/92-AA-BB-CC
| สนาม |
รหัสตัวเลือก |
คำอธิบาย |
| ตอบ: ประเภทโมดูล I/O |
01 |
โมดูล Modbus RS232/RS422 I/O |
|
|
02 | โมดูล Modbus RS485 I/O |
|
|
03 | โมดูล Ethernet/RS232 Modbus I/O |
|
|
04 | โมดูล Ethernet/RS485 Modbus I/O |
| B: ประเภทหน่วยความจำ |
01 | หน่วยความจำต่ำ |
| C: ตัวเลือกการอนุมัติเอเจนซี่ |
00 | ไม่มี |
|
|
01 | CSA/NRTL/C |
|
|
02 | CSA/ATEX/IECEX |
พารามิเตอร์ทางเทคนิค
อินเทอร์เฟซ Backplane: Dual-Channel 3500 Digital Bus Connectors (50-pin) สำหรับ Bently Nevada 136180-01
พอร์ตอีเธอร์เน็ต:
2 × 10/100Base-T RJ-45 (สนับสนุนลิงก์ซ้ำซ้อน)
พอร์ตอนุกรม:
2 × RS-485 (Modbus RTU) บนบล็อกเทอร์มินัลที่สามารถทำได้
สนับสนุนโปรโตคอล:
BentlyNevada 3500 รถบัสอุโมงค์
Modbus RTU/TCP, OPC UA, Ethernet/IP
ผลงาน:
ปริมาณงานรวมสูงถึง 100kbps บนอนุกรม, 100Mbps บนอีเธอร์เน็ต
การกำหนดเวลาแฝงการสแกน I/O ≤5msโดยใช้ Bently Nevada 136180-01
หน่วยความจำ & CPU:
64MB SDRAM สำหรับการบัฟเฟอร์
แฟลช 16MB สำหรับเฟิร์มแวร์/การกำหนดค่า
พลัง:
24VDC ผ่านชั้นวางแบ็คเพลน (18–32VDC), 0.5A สูงสุด
การจัดอันดับสิ่งแวดล้อม:
อุณหภูมิปฏิบัติการ: 0 ° C ถึง +70 ° C
อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C
ความชื้น: ≤95%RH, ไม่ได้รับการระงับ
ฟังก์ชั่นผลิตภัณฑ์
การเชื่อมโปรโตคอล: แปลงและแผนที่เฟรมข้อมูล 3,500 บัสเป็นโปรโตคอลเครือข่ายมาตรฐานอุตสาหกรรมผ่านทางเนวาดา 136180-01
การรวมข้อมูล: บัฟเฟอร์และมวลรวมเซ็นเซอร์และข้อมูลการวินิจฉัยสำหรับการถ่ายโอนจำนวนมากโดยไม่ต้องใช้บัสตรวจสอบมากเกินไป
ความซ้ำซ้อนของเครือข่าย: อีเธอร์เน็ตพอร์ตคู่พร้อม Link-Failover สำหรับสถาปัตยกรรมความพร้อมใช้งานสูง
การจัดการการกำหนดค่า: Web-UI และเครื่องมือซีเรียลคอนโซลในเนวาดา 136180-01 สำหรับการแมปที่อยู่และการตั้งค่าความปลอดภัย
พื้นที่แอปพลิเคชัน
ระบบควบคุมแบบกระจาย: การให้อาหารแท็กสุขภาพเครื่องจักรเข้าสู่ DCS/SCADA ผ่านทางเนวาดา 136180-01 สำหรับการทำให้ตกใจจากส่วนกลาง
แพลตฟอร์มการจัดการสินทรัพย์: การรวมเข้ากับนักประวัติศาสตร์การตรวจสอบสภาพผ่าน OPC UA
เครือข่ายการตรวจสอบระยะไกล: การจัดเก็บข้อมูล 3,500 อย่างปลอดภัยผ่านการเชื่อมโยงอีเธอร์เน็ตทั่วทั้งโรงงาน
การบูรณาการมรดก: การเชื่อมต่อที่เก่ากว่า 3,500 การติดตั้งลงในเฟรมเวิร์ก IIOT ที่ทันสมัยด้วย Bently Nevada 136180-01 โดยไม่ต้องเปลี่ยนชั้นวางของสนาม
