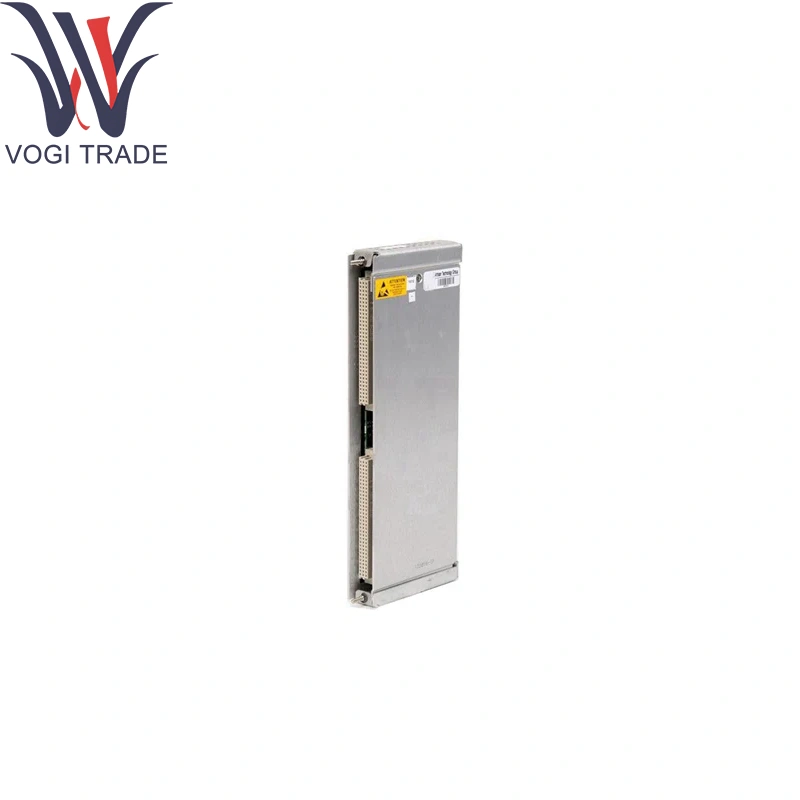

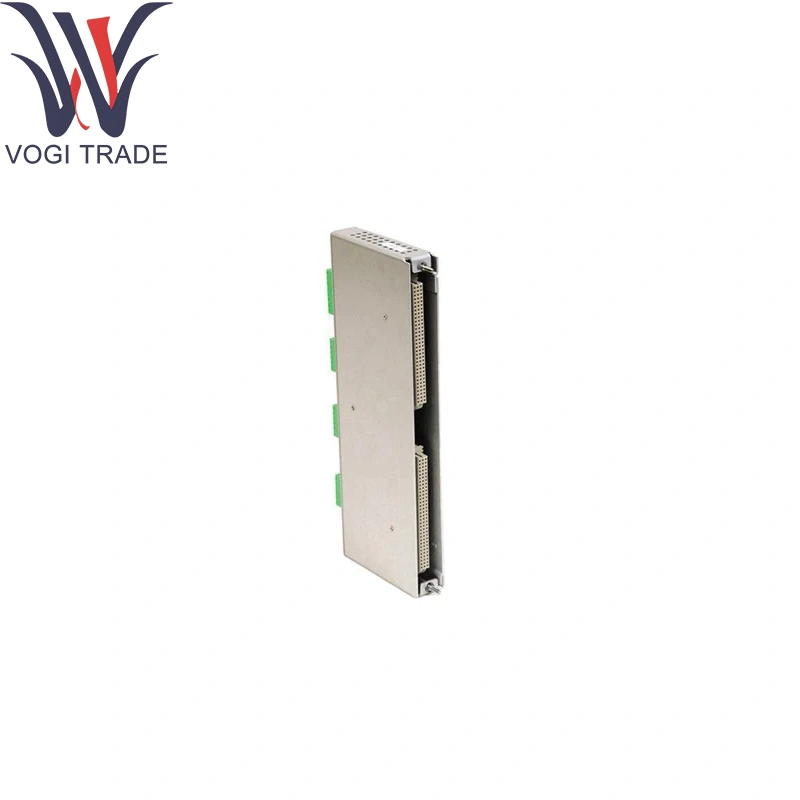

แบรนด์: Bently Nevadaคำอธิบาย: 135813-01เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 8ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นBently Nevada 135813-01 การป้องกันการรวมและการตรวจสอบสภาพจากโมดูลชั้นวาง 3,500 และให้การประกาศในท้องถิ่นและการสื่อสารระยะไกล
ผลิต |
เนวาดา |
หมายเลขรุ่น |
135813-01 |
หมายเลขสั่งซื้อ |
135813-01 |
แคตตาล็อก |
3500/93 |
คำอธิบาย |
แสดงโมดูล I/O อินเทอร์เฟซ |
ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
รหัส HS |
85389091 |
มิติ |
24*10*3 (ซม.) |
น้ำหนัก |
1.2 กก. |
การสั่งซื้อข้อมูล
การแสดงระบบ
3500/93-AKX-BXN-120-520;
A: ตัวเลือกการติดตั้ง:
01 ระบบการเมาน
ติดตั้งในสล็อต 15, 0 โมดูล
ไม่รวม)
02 Mount Rack EIA 19 นิ้ว (VO
รวมโมดูล)
03 โมดูลติดตั้งแผงควบคุม /0
รวมอยู่ด้วย
04 Mount อิสระ [สแตนเลส
ตัวเรือนเหล็กโมดูลโย่
รวมอยู่ด้วย
05 ระบบ back-lghted Face Mount
(ต้องติดตั้ง 01m ในสล็อต
15, /o โมดูลรวมอยู่ด้วย
แหล่งจ่ายไฟภายนอก
ที่จำเป็น)
06 แร็ค EIA ขนาด 19 นิ้วด้านหลัง
รวมโมดูล I/O Mount
แหล่งจ่ายไฟภายนอก
ที่จำเป็น)
07 ตัวยึดแผงด้านหลัง (VO
รวมโมดูลภายนอก
ต้องใช้แหล่งจ่ายไฟ)
08 เมานต์อิสระด้านหลัง
(ตัวเรือนสแตนเลส, /o
รวมโมดูลภายนอก
ต้องใช้แหล่งจ่ายไฟ)
B: ระยะการติดตั้ง/ประเภทสายเคเบิล:
00 ต้องการ
01 10foot (3 เมตร | Coble [PVC]
สายเคเบิล 02 50 ฟุต (15.24 เมตร)
(Evo
สายเคเบิล 03 50 ฟุต (15.24 เมตร)
{teflon}
สายเคเบิล 04 100 ฟุต [30.5 เมตร)
(PVC)
05 100 ฟุต [30.5 เมตร) สายเคเบิล
(เทฟลอน)
C: แหล่งจ่ายไฟภายนอก:
00 ไม่มี
01 115 เวลา
02 230 Voltac
03 อุปทาน atexexternal
D: ตัวเลือกการอนุมัติเอเจนซี่:
00 ไม่มี
01 CSAINRTUIC
02 ATEX/CSA (Closs 1, Zone 2)
พารามิเตอร์ทางเทคนิค
แบ็คเพลนอินพุต: สถานะการพกพาบัสดิจิตอลสัญญาณเตือนและแท็กเทรนด์
ผลลัพธ์ที่ไม่ต่อเนื่อง:
16 × Forma (SPST) ผู้ติดต่อใน Bently Nevada 135813-01
คะแนน: 1A @ 30VDC / 0.5A @ 125VAC
พอร์ตอนุกรม:
1 × RS-485 (Modbus RTU) สำหรับ Bently Nevada 135813-01
Baud: 1200–115200, 8-N-1, Half-Duplex
ตัวชี้วัด: LEDs เพื่อสุขภาพ, Bus-OK และ TX กิจกรรม
การแยก: 1kV ระหว่างเอาต์พุตรีเลย์และตรรกะ
พลังงาน: 24VDC ผ่าน backplane การบริโภค≤2Wสำหรับเนวาดา 135813-01
สภาพแวดล้อม: 0 ° C - 70 ° C; ≤95%RH ที่ไม่ได้รับการชดเชย
ฟังก์ชั่นผลิตภัณฑ์
การรวมข้อมูล: รวบรวมสัญญาณเตือน/แนวโน้มแบบเรียลไทม์จากโมดูลแร็คผ่านทางเนวาดา 135813-01
การประกาศในท้องถิ่น: ขับสูงสุด 16 หลอดไฟ/ฮอร์นที่ใช้ถ่ายทอด
ลิงค์ระยะไกล: ให้สตรีมข้อมูลอนุกรมสำหรับการรวม DCS/SCADA
การทดสอบตนเอง: ตรวจสอบสถานะการสื่อสารและความผิดพลาดส่งสัญญาณผ่านรีเลย์/ไฟ LED
พื้นที่แอปพลิเคชัน
การแจ้งเตือนห้องควบคุม: การแจ้งเตือนการเดินทางของกังหัน/คอมเพรสเซอร์โดยใช้ Bently Nevada 135813-01
อินเทอร์เฟซความปลอดภัย-การปิด: การรวมระบบ ESD/horn/strobe
DCS/SCADA Gateways: Modbus RTU Serial Output
การวินิจฉัยแบบพกพา: ลิงก์การแสดงผล
แผง OEM: ตัวบ่งชี้แบบบูรณาการในระบบที่ติดตั้งด้วยการลื่นไถลด้วยเนวาดา 135813-01
