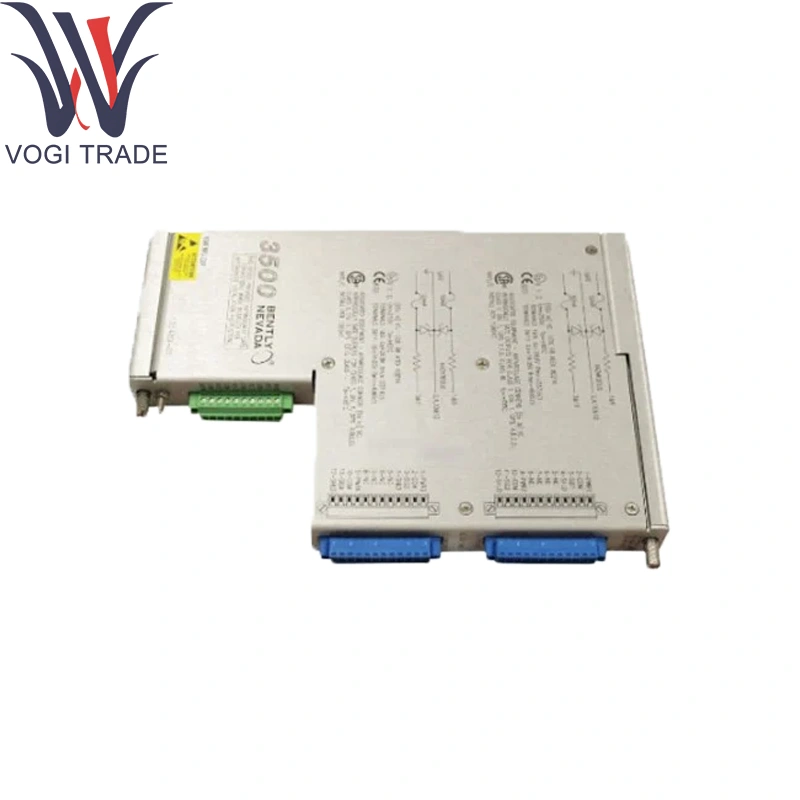

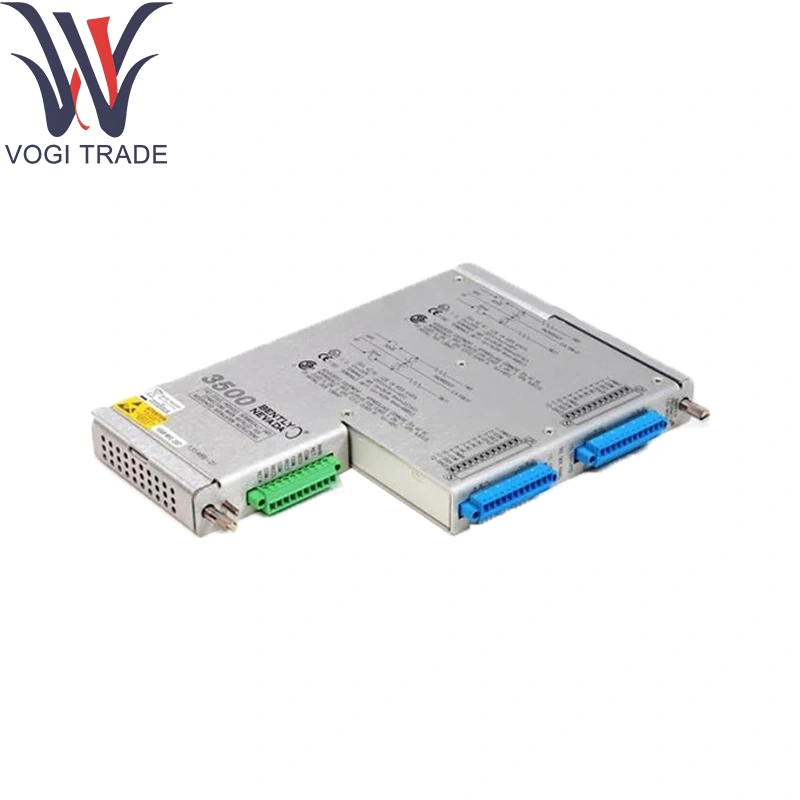

Bently Nevada 135489-04

การสั่งซื้อข้อมูล

จอภาพใกล้เคียง

3500/40m-AA-BB

ตอบ: ประเภทโมดูล I/O

01

โมดูล I/O Proximitor ที่มีการยกเลิกภายใน

02

โมดูล I/O Proximitor ที่มีการยุติภายนอก

03

โมดูล I/O Proximitor ที่มีอุปสรรคภายในและการยุติภายใน

B: ตัวเลือกการอนุมัติพื้นที่อันตราย

00

ไม่มี

01

CSA / NRTL / C (คลาส 1, ส่วนที่ 2)

02

ATEX / IECEX / CSA (คลาส 1, โซน 2)

พารามิเตอร์ทางเทคนิค

แชนเนล: 4 อินพุต proximity-probe (โพรบ Eddy-durrent) ที่ใช้งานอยู่)

Probe Excitation: –23 V DC, 12 mA ต่อช่อง (แยกผ่านอุปสรรคภายใน)

ช่วงอินพุต: 0–50 V P-P เอาต์พุตโพรบ

การปรับสภาพสัญญาณ:

ตัวต้านทานการเลิกจ้างโพรบภายใน 1 kΩสำหรับเนวาดา 135489-04

การได้รับและชดเชยที่ตั้งโปรแกรมได้ผ่าน CPU ชั้นวาง

วงกรอง 1 ×, 2 ×และบรอดแบนด์ที่เลือกได้

การแยกตัว:

อุปสรรค Zener ที่ปลอดภัยภายในช่องทางต่อช่อง

1 kV ช่องทางไปยังแชสซีกัลวานิกในเนวาดา 135489-04

สัญญาณเตือนภัย/สถานะ: ข้อมูลดิจิตอลมากกว่า 3,500 backplane bus; LED ออนบอร์ดสำหรับช่องทางและความผิดพลาด

พลังงาน: 24 V DC (18–32 V DC), การบริโภคโมดูล≤ 4 W 4 W

ด้านสิ่งแวดล้อม:

อุณหภูมิการทำงาน: 0 ° C ถึง +70 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: ≤ 95 % RH, ไม่ใช่การระงับสำหรับเนวาดา 135489-04

ฟังก์ชั่นผลิตภัณฑ์

เงื่อนไขสัญญาณโพรบไหลวนผ่านเนวาดา 135489-04-การกระตุ้นการกรองและการทำให้เป็นเส้นตรง-และแปลงเป็นดิจิทัลเป็นข้อมูลการสั่นสะเทือนและการกวาดล้าง สื่อสารการวัดและการวินิจฉัยผ่านบัสดิจิตอลของ 3500 ซีรี่ส์ไปยังโมดูลอินเทอร์เฟซระบบ

โมดูลสนับสนุนหลัก

3500/65 โมดูลการสูญเสียสัญญาณ: ตรวจจับความล้มเหลวของโพรบหรือสายเคเบิล

3500/01 โมดูลอินเทอร์เฟซระบบ: การรวมข้อมูลที่มีเงื่อนไขจากเนวาดา 135489-04 3500/03 โมดูลรีเลย์: จัดเตรียมเอาต์พุตรีเลย์ฟอร์ม-C

3500/04 โมดูล analog-output: แปลงค่าที่วัดได้เป็น 4-20 ma loops

โพรบและสายเคเบิล Proximity: 3300 XL Series Probes เข้ากันได้กับ Bently Nevada 135489-04
