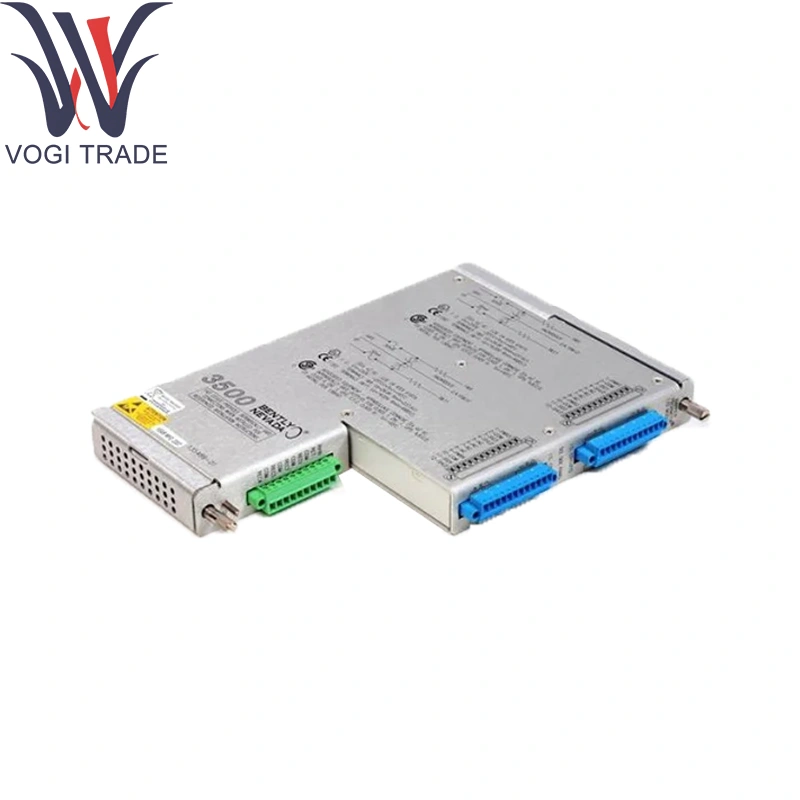

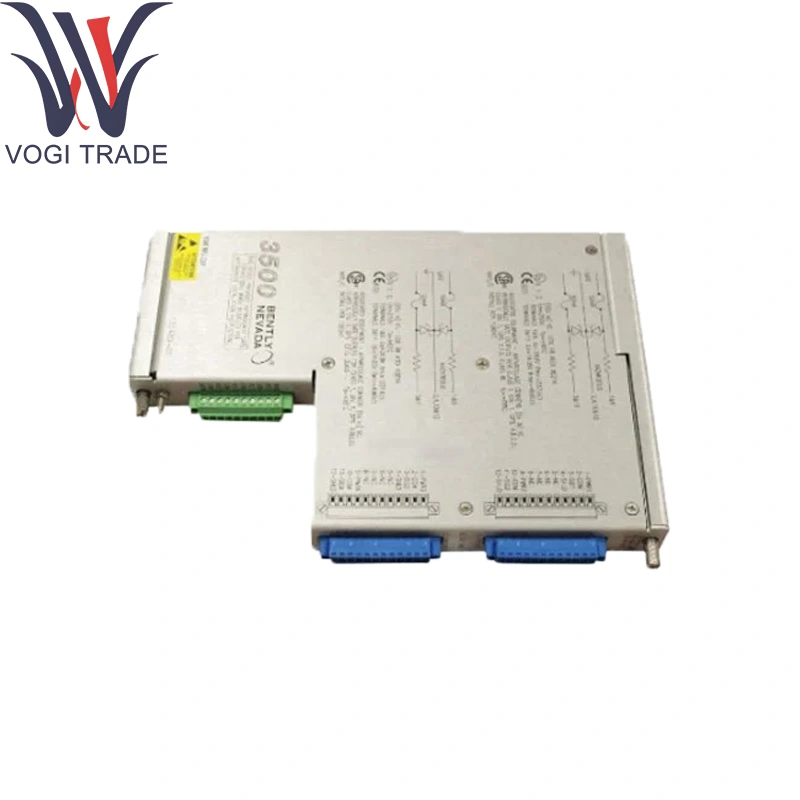

Bently Nevada 135489-03

การสั่งซื้อข้อมูล

คำอธิบายผลิตภัณฑ์

3500/42m-AA-BB

ตอบ: ประเภทโมดูล I/O

ดูประเภทโมดูล I/O ในหน้า 19

B: ตัวเลือกการอนุมัติพื้นที่อันตราย

00

ไม่มี

01

CSA / NRTL / C (คลาส 1, ส่วนที่ 2)

02

ATEX / IECEX / CSA (คลาส 1, โซน 2)

พารามิเตอร์ทางเทคนิค

ช่องทาง: 4 อินพุตแบบอะนาล็อกที่แยกได้ (ความใกล้ชิดหรือการสั่นสะเทือนของ IEPE) ของเนวาดา 135489-03

อุปสรรคความปลอดภัยภายใน: เครือข่าย Zener-diode/barrier ภายในต่อช่องทางได้รับการรับรองสำหรับ Classi, Zone2/Div2

Probe Excitation: –23VDC @ ≤12maต่อช่องทาง (สิ่งกีดขวาง-isolated) ในเนวาดา 135489-03 ในเนวาดา 135489-03

ช่วงอินพุต: 0–50VP-P EDDY-CURND PROBE เอาต์พุตหรืออินพุต IEPE 4–20MA

การปรับสภาพสัญญาณ:

อัตราขยายที่ตั้งโปรแกรมได้ (× 1 ถึง× 10)

ตัวกรองแบนด์ที่เลือกได้จากสนาม (1 ×, 2 ×, บรอดแบนด์)

การยกเลิกอินพุตในตัว (1KΩสำหรับโพรบ; 120Ωสำหรับ IEPE)

การแยก: 1kV Channel-to-Chassis (Barrier รองไปยัง Chassis Ground)

การใช้พลังงาน: 24VDC (18–32VDC), ทั้งหมด≤4W

ด้านสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: 0 ° C ถึง +70 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: ≤95% RH, ไม่ใช่การระงับสำหรับเนวาดา 135489-03

ฟังก์ชั่นผลิตภัณฑ์

การปรับสภาพสัญญาณที่ปลอดภัยภายใน: ใช้การกระตุ้นการแยกสิ่งกีดขวางการกรองและการทำให้เป็นเส้นตรงผ่านเนวาดา 135489-03 เพื่อเอาต์พุตเซ็นเซอร์

ความเรียบง่ายในพื้นที่อันตราย: ไม่จำเป็นต้องมีสิ่งกีดขวางภายนอกโดยการรวมเข้าด้วยกันในเนวาดา 135489-03 ลดพื้นที่แผง

เอาท์พุทข้อมูลดิจิตอล: แปลงสัญญาณที่มีเงื่อนไขเป็นข้อมูลดิจิตอลที่มีการประทับเวลาการออกอากาศผ่านบัสแบ็คเพลน 3500

โมดูลสนับสนุนหลัก

แชสซี 3500/00 แร็ค: ให้พลังงานบัสแบ็คเพลนและการสนับสนุนเชิงกลสำหรับเนวาดา 135489-03

3500/01 โมดูลอินเทอร์เฟซระบบ: การรวมข้อมูล I/O ดิจิตอล

3500/03 โมดูลเอาท์พุทรีเลย์: ไดรฟ์ฟอร์ม -C รีเลย์เอาต์พุต

3500/04 โมดูล analog-output: แปลงค่าที่ตรวจสอบ

3500/65 โมดูลการสูญเสียสัญญาณ: ตรวจจับความล้มเหลวของโพรบหรือสายเคเบิล
