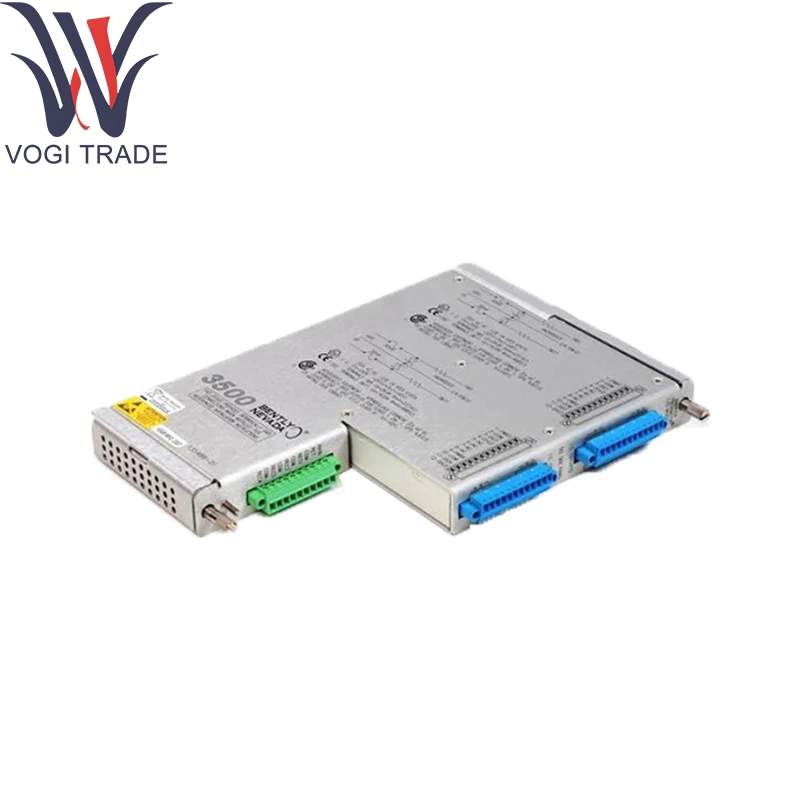

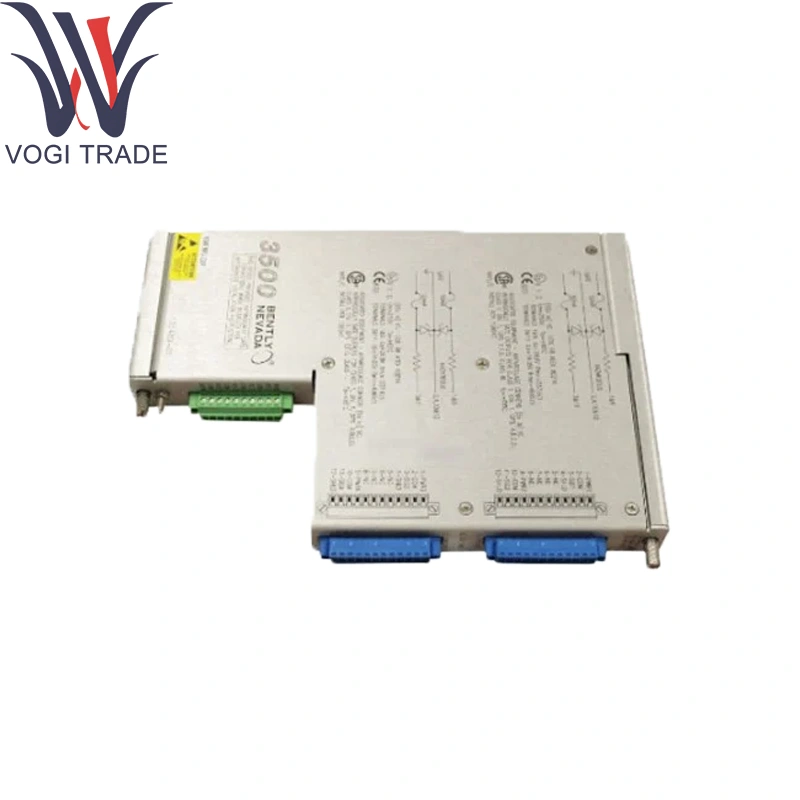

Bently Nevada 135489-02

การสั่งซื้อข้อมูล

คำอธิบายผลิตภัณฑ์

3500/42m-AA-BB

ตอบ: ประเภทโมดูล I/O

ดูประเภทโมดูล I/O ในหน้า 19

B: ตัวเลือกการอนุมัติพื้นที่อันตราย

00

ไม่มี

01

CSA / NRTL / C (คลาส 1, ส่วนที่ 2)

02

ATEX / IECEX /CSA (คลาส 1, โซน 2)

พารามิเตอร์ทางเทคนิค

ช่องทาง: 4 อินพุตแบบอะนาล็อกที่แยกได้เลือกสำหรับ Bently Nevada 135489-02:

โพรบความใกล้ชิดปัจจุบัน (0–50VP-P)

IEPE accelerometers (4ma loop-powered)

อุปสรรคด้านความปลอดภัยภายใน: เครือข่าย Zener-Diode/Barrier ภายในช่องทางในเนวาดา 135489-02 ได้รับการรับรองสำหรับการใช้งาน Classi Div2/Zone2

Probe Excitation: –23VDC @ ≤12mAต่อช่อง (Barrier-Isolated)

การปรับอากาศอินพุต:

อัตราขยายที่ตั้งโปรแกรมได้ (× 1, × 2, × 5)

ตัวต้านทานการเลิกจ้างในตัว (1KΩสำหรับโพรบ, 120Ωสำหรับ IEPE) ในเนวาดา 135489-02

ตัวกรองแบนด์ที่เลือกได้จากสนาม (1 ×, 2 ×, แถบการสั่นสะเทือนบรอดแบนด์)

การแยก: กราวด์ 1kV Barrier รองลง

การใช้พลังงาน: 24VDC (18–32VDC), ทั้งหมด≤4W

ด้านสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: 0 ° C ถึง +70 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: ≤95%RH, ไม่ใช่การระงับสำหรับเนวาดา 135489-02

ฟังก์ชั่นผลิตภัณฑ์

การปรับสภาพสัญญาณความปลอดภัยภายใน: ให้การกระตุ้นการแยกสิ่งกีดขวางและการทำให้เป็นเส้นตรงผ่านเนวาดา 135489-02 สำหรับสัญญาณระดับต่ำในพื้นที่อันตราย

สิ่งกีดขวางบนกระดาน: กำจัดสิ่งกีดขวางที่แยกจากกัน-ลดรอยเท้าแผงในเนวาดา 135489-02

เอาท์พุทแบ็คเพลนดิจิตอล: แปลงสัญญาณที่มีเงื่อนไขเป็นข้อมูลดิจิตอลที่แจกจ่ายผ่านบัสแบ็คเพลน 3,500

โมดูลสนับสนุนหลัก

3500/00 RACK Chassis: จัดหาพลังงานแบ็คเพลนสำหรับเนวาดา 135489-02 และรถบัสสื่อสาร

3500/01 โมดูลอินเทอร์เฟซระบบ: การรวมข้อมูล I/O ดิจิตอล

3500/03 โมดูลเอาต์พุตรีเลย์: ส่งผู้ติดต่อรีเลย์ฟอร์ม-C

3500/04 โมดูล analog-output: ให้เอาต์พุต 4–20mA

3500/65 โมดูลการสูญเสียสัญญาณ: ตรวจสอบความต่อเนื่องของช่องสัญญาณ
