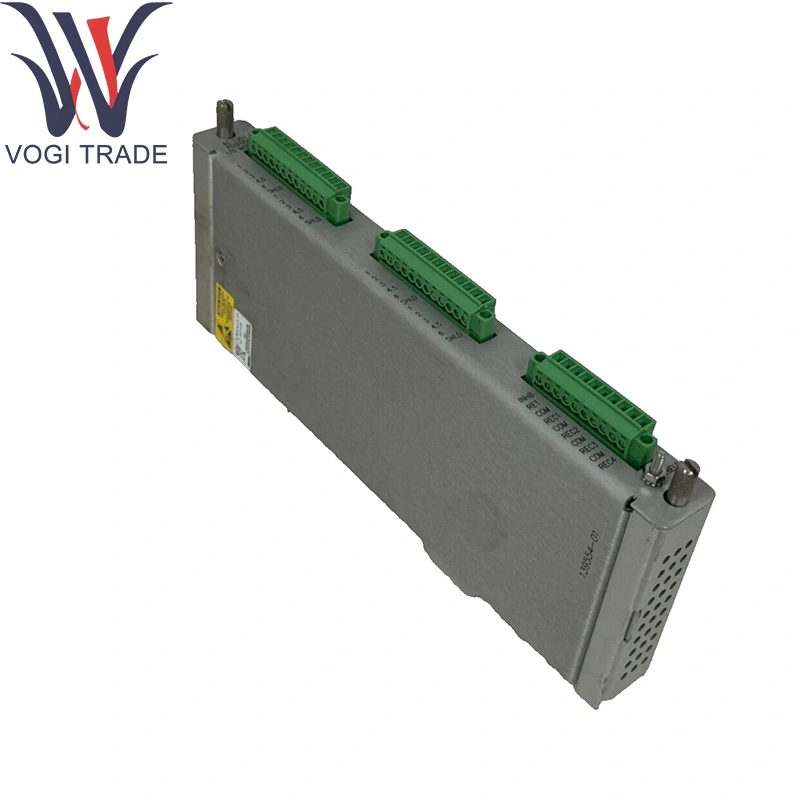

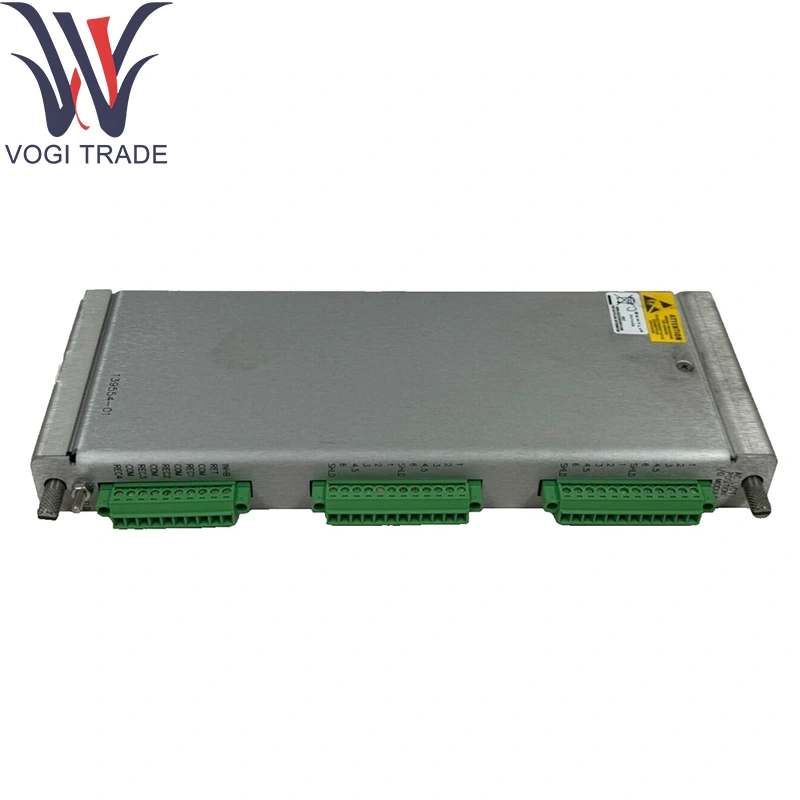

Bently Nevada 135137-01

การสั่งซื้อข้อมูล

การตรวจสอบตำแหน่ง

3500/45-AA-BB

ตอบ: ประเภทโมดูล I/O

01 ตำแหน่งโมดูล I/O ที่มีการยุติภายใน (Proximitor, RPT, DC LVDT)

02 ตำแหน่งโมดูล I/O ที่มีการยุติภายนอก (Proximitor, RPT, DC LVDT)

05 AC LVDT ตำแหน่ง I/O โมดูลที่มีการยุติภายใน

06 AC LVDT MODULE I/O ที่มีการยุติภายนอก

B: การอนุมัติของหน่วยงาน

00 ไม่มี

01 Cnrtlus (คลาส 1, ส่วนที่ 2)

02 ATEX / IECEX / CSA (คลาส 1, โซน 2)

พารามิเตอร์ทางเทคนิค

ช่องทาง: 4 อินพุต LVDT อิสระ (ต่างกัน, 4 สาย) สำหรับเนวาดา 135137-01

การกระตุ้น: 3VRMS ที่ 4KHz ต่อช่อง (oscillator ภายใน) ในเนวาดา 135137-01

ช่วงอินพุต (ซอฟต์แวร์เลือกได้):

± 1 มม., ± 2 มม., ± 5 มม., ± 10 มม.

การแปลงและความละเอียด: 16-bit Δς adc, การสุ่มตัวอย่างพร้อมกัน; ~ 0.002% ของช่วง

ความแม่นยำ: ± 0.1% ของเต็มรูปแบบหลังจากการสอบเทียบภาคสนาม

อัตราการสุ่มตัวอย่าง: 1kHz ต่อช่องทางพร้อมกัน

การแยก: ช่อง 1kV ช่องเป็นแชสซีและช่องไปยังช่องทาง

การวินิจฉัย: การตรวจจับเซ็นเซอร์การเปิด/ลัดวงจรสัญญาณเตือนภัยเกินระยะทางต่อช่อง

การใช้พลังงาน: ≤6wจาก backplane 24vdc

การจัดอันดับสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: 0 ° C ถึง +70 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95%RH, ไม่ใช่การระงับ

Func ผลิตภัณฑ์ความไม่พอใจ

Bently Nevada 135137-01 ให้การกระตุ้น AC ที่มั่นคงแก่ LVDTs กำจัดออสซิลเลเตอร์ภายนอก demodulates เอาต์พุตที่แตกต่างกันเป็นเส้นตรงสัญญาณตำแหน่งและแปลงข้อมูลดิจิทัลด้วยความละเอียด 16 บิต เปรียบเทียบตำแหน่งกับขีด จำกัด ที่ตั้งโปรแกรมได้สำหรับการเตือนภัยข้ามเส้นทางและตรวจสอบความสมบูรณ์แบบลูปอย่างต่อเนื่อง

พื้นที่แอปพลิเคชัน

การตรวจสอบตลับลูกปืนของกังหันแรงขับ: การติดตามตำแหน่งตามแนวแกนตามเวลาจริงโดยใช้เนวาดา 135137-01 เพื่อป้องกันการถู

ตำแหน่งก้านและลูกสูบแบบลูกสูบ: การตรวจสอบจังหวะ/เวลาพักอาศัยในเครื่องยนต์/คอมเพรสเซอร์

ข้อเสนอแนะตำแหน่งวาล์ว: การควบคุมที่แม่นยำสำหรับวาล์วกระบวนการ

การขยายตัวของเครื่องกำเนิดไฟฟ้า

การบำรุงรักษาตามเงื่อนไข: การวิเคราะห์แนวโน้มผ่านเนวาดา 135137-01 สำหรับการกำหนดเวลาการบริการการทำนาย
