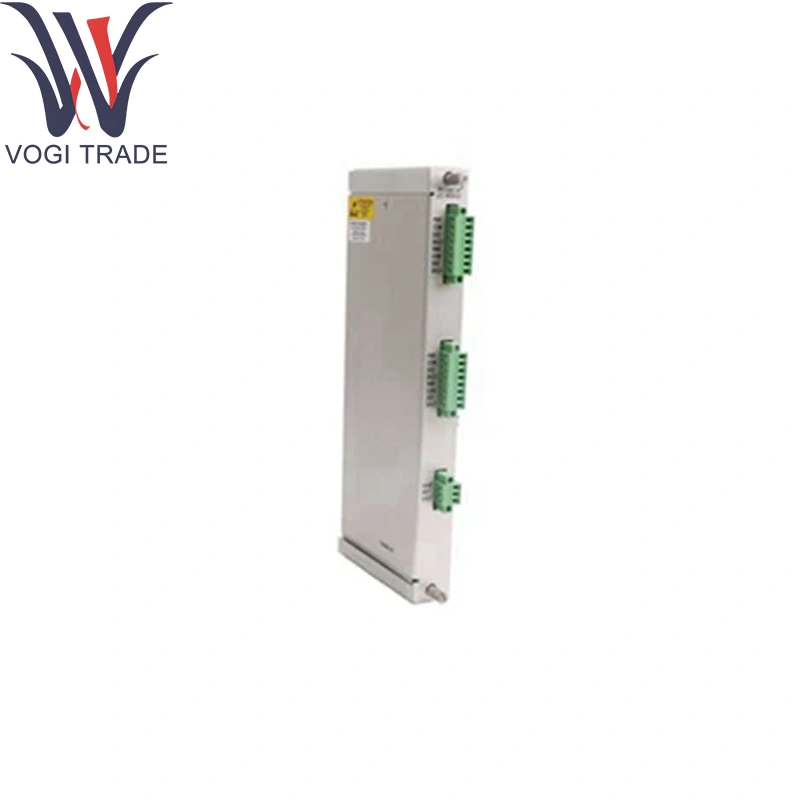

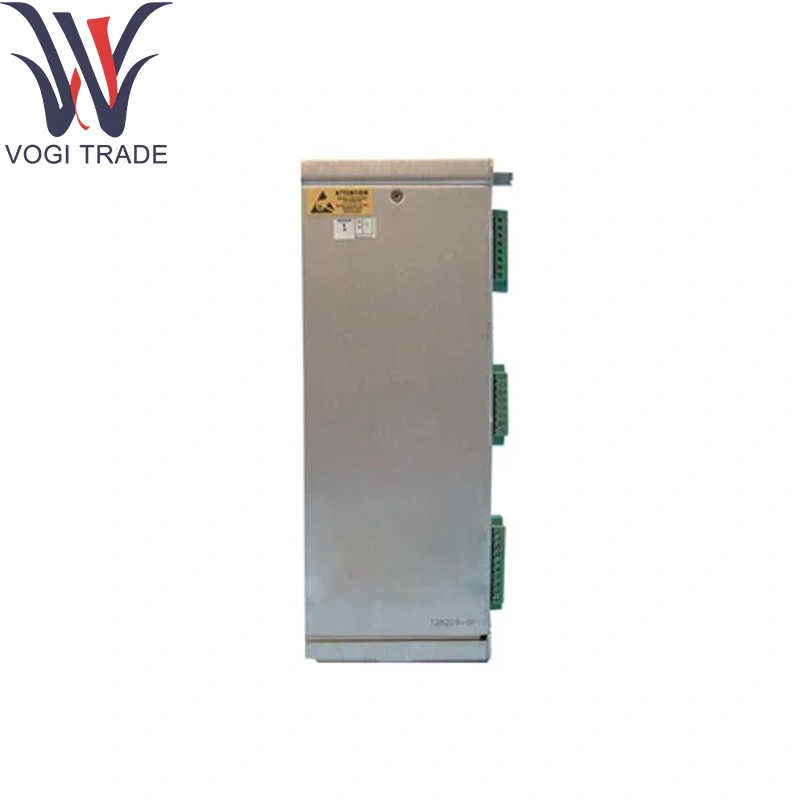

แบรนด์: Bently Nevadaคำอธิบาย: 133819-02เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 15ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นBently Nevada 133819-02 ให้ช่องสัญญาณการตรวจสอบอุณหภูมิอิสระหกช่องในโมดูล¼-rack เดี่ยวโดยรับทั้ง RTD 4 สาย (PT100/PT1000) และเทอร์โมคับเปิลปลาย (Typese, J, K, T)
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
3500/61-01-00 |
| หมายเลขสั่งซื้อ |
133819-02 |
| แคตตาล็อก |
3500 |
| คำอธิบาย |
RTD/TC โมดูล I/O ที่ไม่ได้รับการแก้ไข |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
85389091 |
| มิติ |
24*2.4*24 (ซม.) |
| น้ำหนัก |
1.6 กก. |
การสั่งซื้อข้อมูล
สำหรับรายละเอียดรายละเอียดของการอนุมัติเฉพาะประเทศและผลิตภัณฑ์โปรดดูคู่มืออ้างอิงด่วนการอนุมัติ (108M1756) ที่มีให้จาก Bently.com
บันทึกเอาต์พุต
3500/61-AA-BB
ตอบ: ประเภทโมดูล I/O
0 1 RTD/TC โมดูล I/O ที่ไม่ได้รับการแก้ไข
0 2 RTD/TC โมดูล I/O ที่ไม่ได้รับการแก้ไข
0 3 TC แยก I/O โมดูลการยุติภายใน
0 4 TC แยก I/O โมดูลการยุติภายนอก
0 5 RTD/TC โมดูล I/O ที่ไม่ได้รับการแก้ไขพร้อมอุปสรรคภายใน
B: ตัวเลือกการอนุมัติเอเจนซี่
0 0 ไม่มี
0 1 CSA/NRTL/C (คลาส 1, Div 2)
0 2 ATEX/ IECEX/ CSA (คลาส 1, โซน 2)
พารามิเตอร์ทางเทคนิค
ช่องทาง: 6 อินพุต, เป็นรายบุคคลที่กำหนดค่าได้สำหรับเนวาดา 133819-02 AS:
RTD: 4-wire (PT100/PT1000) ด้วยการกระตุ้น 1mA
TC: TIP แบบแยก (Typese/J/K/T) ด้วยการชดเชยความเย็นบนกระดาน
ช่วง RTD & ความแม่นยำ: –200 ° C ถึง +850 ° C, ± 0.1 ° C
ช่วงเทอร์โมคัปเปิ้ลและความแม่นยำ: –250 ° C ถึง +1372 ° C (ขึ้นอยู่กับประเภท), ± 0.25 ° C (หรือ± 0.1% ช่วง)
ความละเอียด: การแปลง 16 บิตΔς A/D (ขั้นตอน 0.1 ° C)
อัตราการสุ่มตัวอย่าง: 2Samples/วินาทีต่อช่องทาง (พร้อมกัน)
เอาต์พุตบันทึก: 6 เอาต์พุต 0–10V แยก (สูงสุด 10mA) สำหรับบันทึกแผนภูมิภายนอก
ตรรกะการเตือนภัย: เปรียบเทียบแต่ละช่องสัญญาณกับขีด จำกัด สูง/ต่ำที่ตั้งโปรแกรมได้; ตั้งค่าสถานะสัญญาณเตือนบนรถบัสดิจิตอลและผ่านไฟ LED แผงด้านหน้า
การป้องกันอินพุต: แคลมป์แรงดันไฟฟ้าเกินถึง± 35V; ย้อนกลับ Polarity ปลอดภัย
การแยก: Channel-to-Chassis: 1kV ในเนวาดา 133819-02
พลังงาน: 24VDC ผ่าน backplane; ≤5W
สิ่งแวดล้อม: 0 ° C - 70 ° C การดำเนินงาน; –40 ° C - 85 ° C ที่เก็บข้อมูล สูงถึง 95%RH ที่ไม่ได้รับการชดเชย
ฟังก์ชั่นผลิตภัณฑ์
การปรับอากาศของสัญญาณ: ความตื่นเต้นและทำให้เป็นเส้นตรง RTD/thermocouple ลูปผ่านทางเนวาดา 133819-02 ด้วยการยุติความแม่นยำในตัว
การแปลงเป็นดิจิทัลและการเปรียบเทียบ: แปลงสัญญาณอะนาล็อกเป็นข้อมูลดิจิตอลและเปรียบเทียบกับ setpoints
อินเทอร์เฟซ Recorder: ให้เอาต์พุตเครื่องบันทึกแบบอะนาล็อกพร้อมกันสำหรับแต่ละช่อง
การวินิจฉัย: ตรวจสอบความสมบูรณ์ของเซ็นเซอร์เซ็นเซอร์และสุขภาพตนเอง รายงานข้อบกพร่องไปยังอินเทอร์เฟซระบบ
พื้นที่แอปพลิเคชัน
อุณหภูมิของกังหันและคอมเพรสเซอร์: การเฝ้าระวังอย่างต่อเนื่องโดยใช้เนวาดา 133819-02 ของตัวเรือนแบริ่ง
การตรวจสอบกระบวนการ-ฟลูอิด: การติดตามอุณหภูมิทางเข้า/ทางออกทั่วทั้งเครื่องแลกเปลี่ยนความร้อน
กล่องเกียร์และซีล: การทำแผนที่อุณหภูมิแบบหลายจุดด้วยเนวาดา 133819-02 เพื่อสุขภาพของกระปุกเกียร์
แผงควบคุมพื้นที่อันตราย: การติดตั้ง Zone2/Div2 ที่ต้องแยกการแยกบนกระดาน
การรวมตัวบันทึกแผนภูมิ: สิ่งอำนวยความสะดวกที่ต้องการบันทึกสำเนาที่มี Bently Nevada 133819-02
