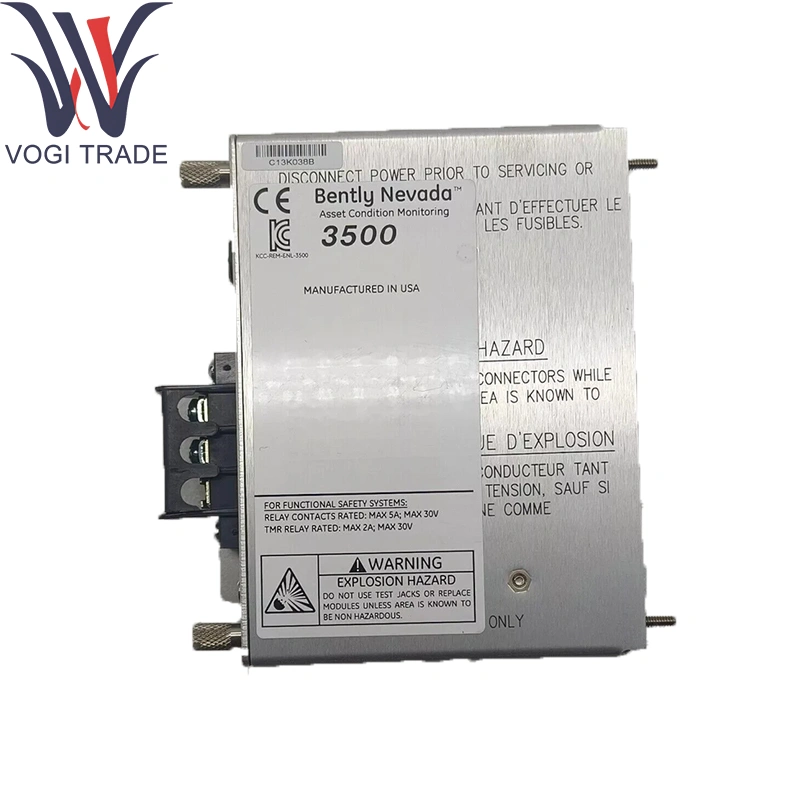

แบรนด์: Bently Nevadaคำอธิบาย: 133300-01เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 11ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นBently Nevada 133300-01 ให้การกระจายพลังงาน DC แรงดันไฟฟ้าต่ำจากส่วนกลางภายใน BentyNevada 3500 และ 3700 Series Series Systems
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
133300-01 |
| หมายเลขสั่งซื้อ |
133300-01 |
| แคตตาล็อก |
3500/15 |
| คำอธิบาย |
โมดูลอินพุตพลังงาน DC แรงดันไฟฟ้าต่ำ |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
7326909000 |
| มิติ |
12*5.8*25 (ซม.) |
| น้ำหนัก |
0.4 กิโลกรัม |
การสั่งซื้อข้อมูล
3500/15 โมดูลแหล่งจ่ายไฟ
3500/15 -AA-BB-CC
A: ประเภทแหล่งจ่ายไฟ (สล็อตด้านบน)
| รหัส |
คำอธิบาย |
| 03 | Legacy High Voltage DC (88 ถึง 140 VDC) |
| 04 | Legacy Low Voltage DC (20 ถึง 30 VDC) |
| 05 | แรงดันไฟฟ้าสากล AC (85 ถึง 264 VAC RMS) |
| 06 | อุปทาน DC แรงดันสูง |
| 07 | อุปทาน DC แรงดันไฟฟ้าต่ำ |
| รหัส |
คำอธิบาย |
| 00 | ไม่มีการจัดหา (ใช้เมื่อไม่จำเป็นต้องมีการจัดหา) |
| 03 | Legacy High Voltage DC (88 ถึง 140 VDC) |
| 04 | Legacy Low Voltage DC (20 ถึง 30 VDC) |
| 05 | แรงดันไฟฟ้าสากล AC (85 ถึง 264 VAC RMS) |
| 06 | อุปทาน DC แรงดันสูง |
| 07 |
อุปทาน DC แรงดันไฟฟ้าต่ำ |
| รหัส |
คำอธิบาย |
| 00 | ไม่มี |
| 01 | CSA / NRTL / C (คลาส 1, ส่วนที่ 2) |
| 02 | ATEX / IECEX / CSA (คลาส 1, โซน 2) |
พารามิเตอร์ทางเทคนิค
แรงดันไฟฟ้าอินพุต: 18–32VDC (NOMINAL 24V) ผ่านตัวเชื่อมต่อแร็ค backplane
แรงดันไฟฟ้าและการจัดอันดับ:
ควบคุม 24VDC @ 6A สูงสุดจากเนวาดา 133300-01
ระเบียบ: ± 5% จากช่วงอินพุตและช่วงโหลดเต็มรูปแบบ
Ripple & Noise: <50MVP-P (0–20MHz)
ประสิทธิภาพ: ≥92% ที่โหลด 50%
การคุ้มครอง:
การปิดตัวลงด้วยการรีเซ็ตอัตโนมัติ
การป้องกันอินพุตแบบย้อนกลับโพลาริตี้
การตัดความร้อนที่อุณหภูมิสูงเกินไปในเนวาดา 133300-01 ด้วยการกู้คืนอัตโนมัติ
การแยกตัว:
อินพุตกับแชสซี: 2kVDC
เอาท์พุทถึงแชสซี: 1kVDC
ตัวชี้วัด: ไฟ LED แผงด้านหน้าสำหรับ "Power OK" และ "Fault"
การจัดอันดับสิ่งแวดล้อม:
อุณหภูมิปฏิบัติการ: –20 ° C ถึง +65 ° C
อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C
ความชื้น: สูงถึง 95%RH, ไม่ใช่การระงับ
ฟังก์ชั่นผลิตภัณฑ์
การปรับสภาพพลังงาน DC: รับฟีด DC ดิบและให้รถบัส 24VDC ที่สะอาดและควบคุมผ่านเนวาดา 133300-01 ไปยังโมดูลดาวน์สตรีม
การกระจาย: เส้นทางป้องกันพลังงาน DC ผ่าน backplane ชั้นวางทำให้การเดินสายง่ายขึ้น
การตรวจสอบและการวินิจฉัย: ดูแลสุขภาพผลผลิตอย่างต่อเนื่องของเนวาดา 133300-01 และรายงานเงื่อนไขไปยังส่วนต่อประสานระบบ
พื้นที่แอปพลิเคชัน
ระบบความปลอดภัยภายใน: การให้อาหารโมดูลสิ่งกีดขวางภายในโดยใช้เนวาดา 133300-01 ในพื้นที่โซน 2/Div2
ชั้นวางการตรวจสอบมาตรฐาน: โมดูลความใกล้ชิด/การสั่นสะเทือนในแผงควบคุม
การติดตั้งติดตั้งเพิ่มเติม: การอัพเกรดแผงควบคุมเดิมโดยการเปลี่ยนอิฐพลังงานภายนอก
ม้านั่งทดสอบและการสอบเทียบ: จัดหาแหล่ง 24VDC ที่มีเสถียรภาพผ่าน Bently Nevada 133300-01 สำหรับการทดสอบบัลลังก์
