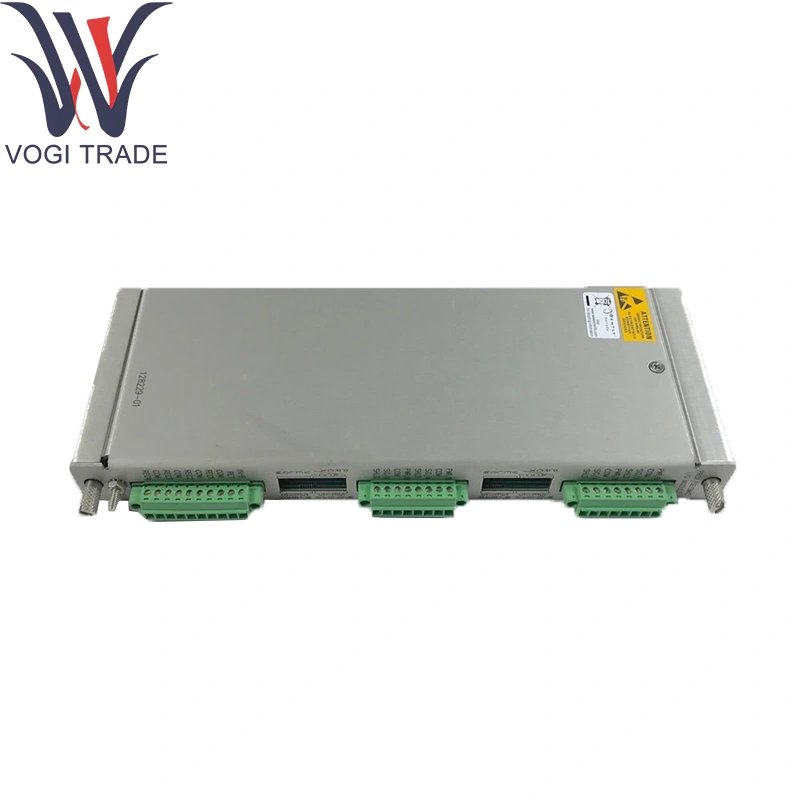

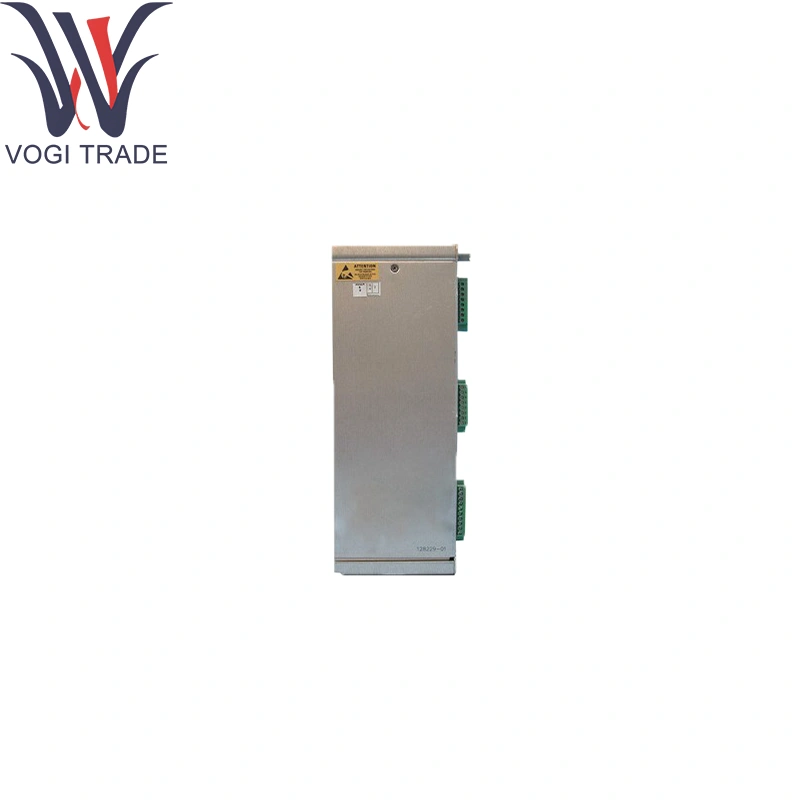

Bently Nevada 128229-01

การสั่งซื้อข้อมูล

ตรวจสอบ 3500/42 - AA - BB

ตอบ: ประเภทโมดูล I/O

ดูประเภทโมดูล I/O ในหน้า 17

B: ตัวเลือกการอนุมัติพื้นที่อันตราย

00 ไม่มี

01 Cnrtlus (คลาส 1, ส่วนที่ 2)

02 ATEX / IECEX / CSA (คลาส 1, โซน 2)

พารามิเตอร์ทางเทคนิค

ช่อง:

อินพุต 2 × Proximity-Probe (0–50VP-P) สำหรับ Bently Nevada 128229-01

อินพุต 2 ×การสั่นสะเทือนแบบแผ่นดินไหว (± 10V หรือ IEPE @ 4MA ลูปขับเคลื่อน)

การยุติภายใน:

1KΩสำหรับโพรบใกล้เคียง

120Ωสำหรับเซ็นเซอร์แผ่นดินไหว IEPE

ผ่านผ่าน± 10V accelerometers

การปรับสภาพสัญญาณ:

อัตราขยายที่ตั้งโปรแกรมได้ (× 1– × 10) ในทุกช่องทางในเนวาดา 128229-01

ตัวกรองแบนด์ที่เลือกได้จากสนาม: 1 ×, 2 ×, การสั่นสะเทือนบรอดแบนด์

การสุ่มตัวอย่างและการแปลง: 200Hz (ความใกล้ชิด) / 1kHz (แผ่นดินไหว) การแปลงเป็นดิจิทัลด้วยความละเอียด 16 บิต

การแยก: ≥1kV channel-to-Chassis Ground

กำลังไฟ: 24VDC (18–32VDC) ผ่านทางแบ็คเพลนแร็ค; ≤5Wทั้งหมด

สิ่งแวดล้อม: 0 ° C - 70 ° C การดำเนินงาน; –40 ° C - 85 ° C ที่เก็บข้อมูล สูงถึง 95%RH

ฟังก์ชั่นผลิตภัณฑ์

เงื่อนไขการสิ้นสุดการกรองและสัญญาณดิจิทัลการล้างเพลาและสัญญาณการสั่นสะเทือนแบบโครงสร้างผ่านเนวาดา 128229-01 ลงในข้อมูลดิจิตอลที่ซิงโครไนซ์บนบัส 3,500 บัส กำจัดบล็อกการเลิกจ้างภายนอกโดยการฝังโหลดตัวต้านทาน

พื้นที่แอปพลิเคชัน

การตรวจสอบไฮโดร-Turbine: การสั่นสะเทือนและการสั่นสะเทือนแบบประตูประตูโดยใช้เนวาดา 128229-01 ในสภาพแวดล้อมที่มีความชื้นสูง

คอมเพรสเซอร์ขนาดใหญ่: การตรวจสอบการสั่นสะเทือนของโรเตอร์-ตำแหน่งและรองพื้น

เครื่องกำเนิดไฟฟ้า: การสั่นสะเทือนของแบริ่งและการสั่นสะเทือนแบบสเตเตอร์คอร์ด้วยเนวาดา 128229-01 ในชั้นวางควบคุม

แพลตฟอร์มนอกชายฝั่ง: ตู้ที่มีพื้นที่ จำกัด ต้องใช้โมดูล I/O มัลติฟังก์ชั่น
