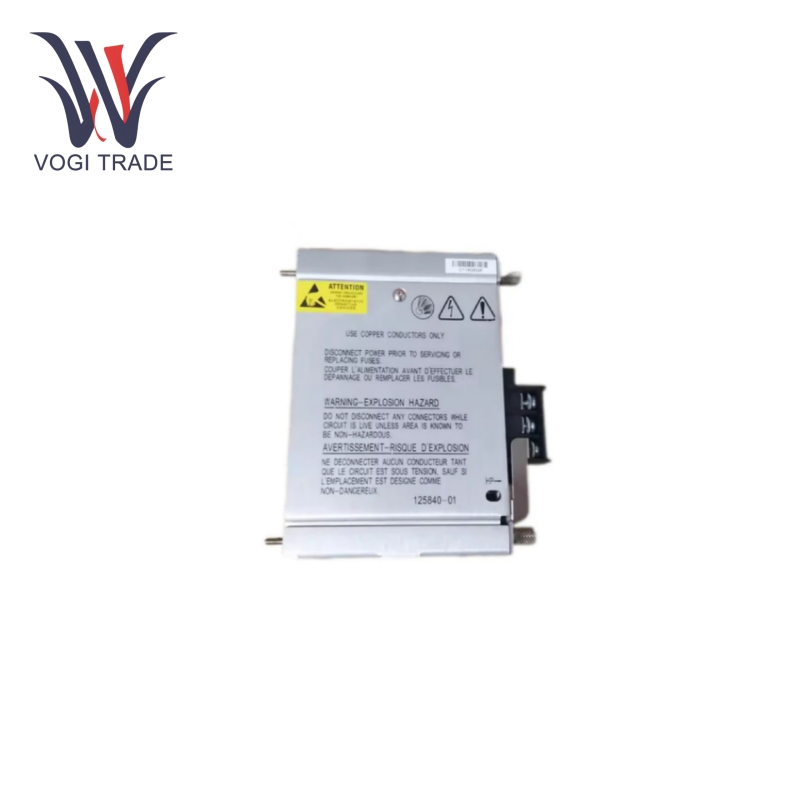

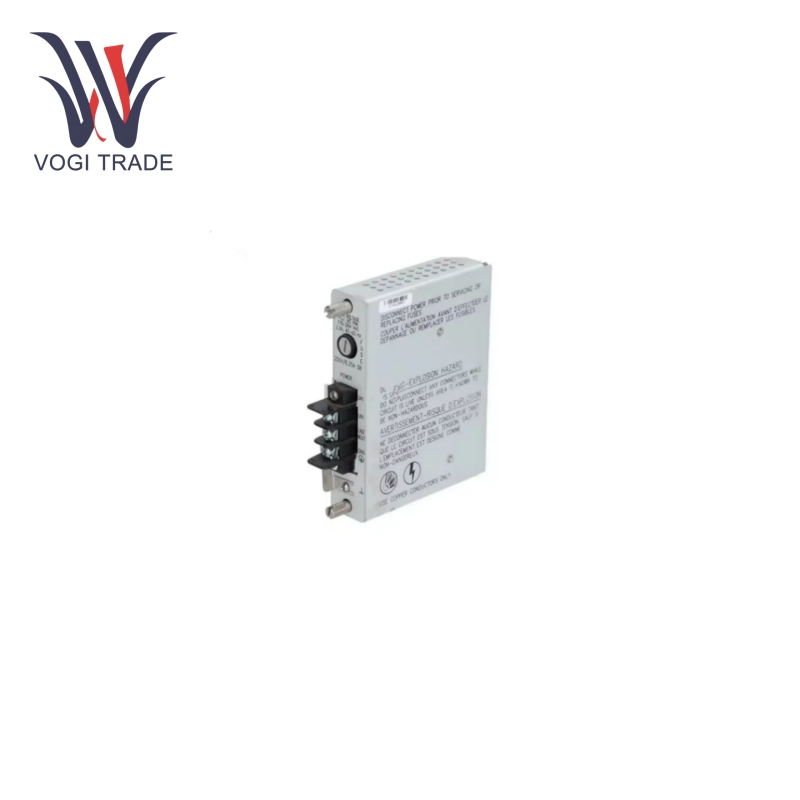

เบนท์ลี่ เนวาดา 125840-01

ฟังก์ชั่น:

กำลังไฟฟ้าเข้าและการแปลง:สามารถรับแรงดันไฟฟ้าอินพุตได้หลากหลายและแปลงเป็นแรงดันไฟฟ้าที่โมดูล 3500 อื่นๆ ในระบบยอมรับได้ ทำให้มีแหล่งจ่ายไฟที่เสถียรสำหรับระบบป้องกันเครื่องจักรทั้งหมด ตัวอย่างเช่น สามารถรองรับตัวเลือกแรงดันไฟฟ้าอินพุต เช่น 175 ถึง 264 VAC RMS (247 ถึง 373 VAC, pk) โดยมีช่วงความถี่ 47 ถึง 63 Hz

การสนับสนุนพลังงานสำรอง:ในระบบที่ติดตั้งแหล่งจ่ายไฟสองตัว หาก Bently 125840-01 เป็นหนึ่งในนั้น แหล่งจ่ายไฟตัวที่สองสามารถทำหน้าที่เป็นตัวสำรองสำหรับแหล่งจ่ายไฟหลักได้ สิ่งนี้ทำให้มั่นใจได้ถึงการทำงานที่ต่อเนื่องของระบบ แม้ว่าแหล่งจ่ายไฟตัวใดตัวหนึ่งจะล้มเหลวหรือได้รับการบำรุงรักษาก็ตาม เมื่อใช้แหล่งจ่ายไฟสองเครื่อง แหล่งจ่ายไฟในช่องด้านล่างจะเป็นแหล่งจ่ายไฟหลัก และแหล่งจ่ายไฟในช่องด้านบนจะทำหน้าที่เป็นแหล่งจ่ายไฟสำรอง

แรงดันไฟเกินและแรงดันตกจากผู้ได้รับการคุ้มครองบน:สำหรับแหล่งจ่ายไฟทุกรุ่น สถานการณ์แรงดันไฟฟ้าต่ำจะไม่เป็นอันตรายต่อแหล่งจ่ายไฟหรือ PIM อย่างไรก็ตาม แรงดันไฟฟ้าเกินจะทำให้ฟิวส์บน PIM เปิด เพื่อปกป้องระบบและอุปกรณ์ที่เชื่อมต่อจากความเสียหาย

การใช้งาน:

การติดตั้ง:Bently Nevada 125840-01 เป็นโมดูลที่มีความสูงเพียงครึ่งเดียวที่ต้องติดตั้งในช่องที่ออกแบบมาเป็นพิเศษทางด้านซ้ายของชั้นวางซีรีส์ 3500 โมดูลอินพุตพลังงานอยู่ที่ด้านหลังของแหล่งจ่ายไฟที่เกี่ยวข้อง

การกำหนดค่าและการตรวจสอบ:อาจจำเป็นต้องกำหนดค่าโมดูลโดยใช้ซอฟต์แวร์หรือเครื่องมือที่เหมาะสมเพื่อให้แน่ใจว่าได้รับการตั้งค่าอย่างถูกต้องสำหรับข้อกำหนดเฉพาะของระบบป้องกันเครื่องจักร นอกจากนี้ ยังสามารถตรวจสอบระบบได้ด้วยวิธีต่างๆ เช่น ไฟ LED ที่แผงด้านหน้า ตัวอย่างเช่น มีไฟ LED OK ที่จะแจ้งเมื่อแหล่งจ่ายไฟทำงานอย่างถูกต้อง

ความเข้ากันได้:สามารถใช้งานร่วมกับส่วนประกอบอื่นๆ ของระบบ Bently 3500 ได้ เช่น frame interface module (RIM) RIM เป็นอินเทอร์เฟซพื้นฐานของเฟรม 3500 และรองรับโปรโตคอลที่เป็นกรรมสิทธิ์ของ Bently Nevada สำหรับการกำหนดค่าเฟรมและการเข้าถึงข้อมูล
