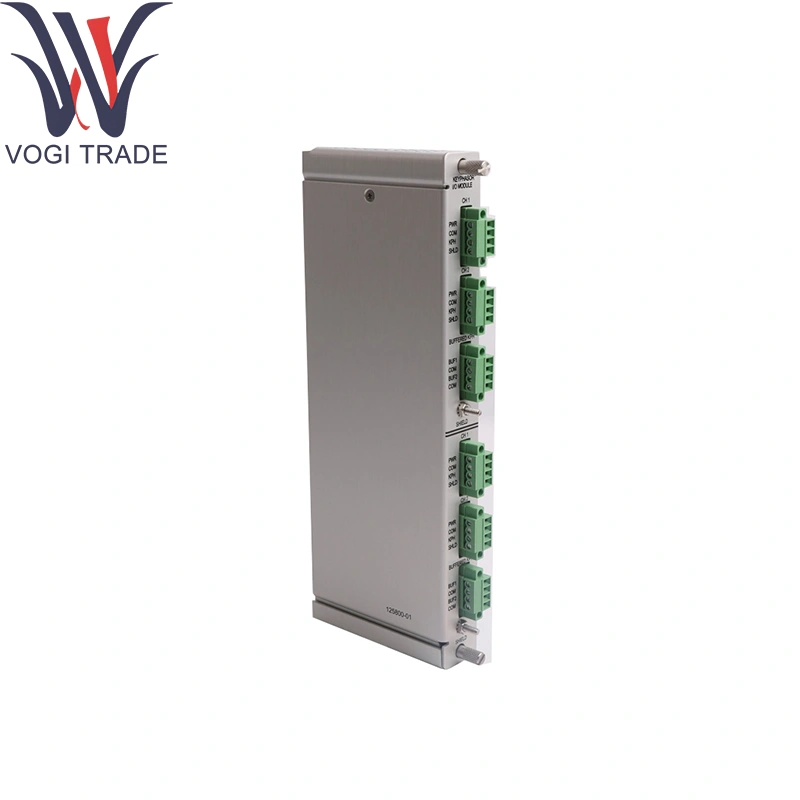

แบรนด์: Bently Nevadaคำอธิบาย: 125800-01เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 7ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นBently Nevada 125800-01 ติดตั้งในชั้นวาง 3,500/3700 Series ให้อยู่ในสภาพและ digitize digitize ครั้งเดียวต่อการย้อนกลับ (Keyphasor®) และสัญญาณดัชนีเข้ารหัสสำหรับการป้องกัน overspeed, การซิงโครไนซ์ตาม Phasor
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
3500/25-01-01-01 |
| หมายเลขสั่งซื้อ |
125800-01 |
| แคตตาล็อก |
3500/25 |
| คำอธิบาย |
Keyphasor I/O โมดูล (การยุติภายใน) |
| ประเทศต้นกำเนิด | สหรัฐอเมริกา |
| รหัส HS |
7326909000 |
| มิติ |
24*2.4*10 (ซม.) |
| น้ำหนัก |
1.3 กิโลกรัม |
Bently Nevada 125800-01
การสั่งซื้อข้อมูล
โมดูล Keyphasor ที่ได้รับการปรับปรุง
3500/25-AA-BB-CC
ตอบ: จำนวนช่อง
01 การ์ด Keyphasor 2 ช่องทางเดียวครึ่งหนึ่ง (สั่งซื้อ 2 ช่อง)
02 การ์ด Keyphasor 2 ช่องสองอันครึ่งความสูง (สั่งซื้อ 4 ช่อง)
B: ประเภทของโมดูล I/O
01 โมดูล I/O ที่มีการยุติภายใน
02 โมดูล I/O ที่มีการยุติภายนอก
03 อุปสรรคภายใน I/O พร้อมการยุติภายใน
04 โมดูล I/O ที่แยกได้พร้อมการยุติภายใน (ออกแบบมาเพื่อใช้กับรถปิคอัพแม่เหล็ก)
05 โมดูล I/O ที่แยกได้พร้อมการยุติภายนอก (ออกแบบมาเพื่อใช้กับรถปิคอัพแม่เหล็ก)
C: ตัวเลือกการอนุมัติเอเจนซี่
00 ไม่จำเป็น 01 Cnrtlus (คลาส 1, Div 2)
02 ATEX/IECEX/CSA (คลาส 1 โซน 2)
พารามิเตอร์ทางเทคนิค
ช่อง:
อินพุตความเร็ว 2 × proximity-probe (Eddy-current) (0–50VP-P)
2 × TTL/CMOS keyphasor หรืออินพุต encoder-index
การยุติภายใน:
ตัวต้านทานการยกเลิกโพรบ1KΩ
100Ω pull-up สำหรับช่อง TTL/CMOS
ช่วงความเร็ว:
0.1 Hz to 20 kHz (probe); up to 50 kHz encoder
การปรับสภาพสัญญาณ:
การชดเชยการสอบสวนอัตโนมัติ
แคลมป์แรงดันไฟฟ้าเกินถึง± 35V
การป้องกันการย้อนกลับ
ความละเอียดและเวลา:
การประทับเวลา 1µs สำหรับแต่ละดัชนีชีพจรด้วยเนวาดา 136180-01
การแยกตัว:
≥1kV channel-to-Chassis
เอาท์พุทข้อมูล:
คำดิจิตอลที่ประทับเวลามากกว่า 3,500 backplane bus
การใช้พลังงาน:
24vdc ผ่าน backplane, ≤4w
ด้านสิ่งแวดล้อม:
อุณหภูมิปฏิบัติการ: 0 ° C ถึง +70 ° C
อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C
ความชื้น: ≤95%RH, ไม่ได้รับการระงับ
ฟังก์ชั่นผลิตภัณฑ์
การตรวจจับความเร็วและเฟส:
เงื่อนไขสัญญาณโพรบ Eddy-current เพื่อคำนวณ RPM แบบเรียลไทม์โดยใช้ Bently Nevada 136180-01
ช่วงเวลา Keyphasor:
ตรวจจับเครื่องหมายหนึ่งครั้งต่อรีฟหรือพัลส์ดัชนีเข้ารหัสที่มีความแม่นยำของไมโครวินาที
การป้องกันเกินจริง:
ฟีดข้อมูลความเร็วลงในตรรกะการเดินทางฮาร์ดแวร์ผ่านอินเตอร์เฟสระบบ
การซิงโครไนซ์และการวางขั้นตอน:
จัดหาข้อมูลมุมเพลาที่แม่นยำสำหรับการดำเนินการแบบขนานและการจับคู่ Phasor
การยุติแบบบูรณาการ:
ตัวต้านทานออนบอร์ดกำจัดฮาร์ดแวร์การเลิกจ้างภายนอก
พื้นที่แอปพลิเคชัน
กังหัน overspeed & synch-check:
เครื่องกำเนิดไฟฟ้าและกังหันที่ต้องการการเดินทางอย่างรวดเร็วและการจัดตำแหน่ง Phasor
คอมเพรสเซอร์ไฟกระชาก:
ข้อเสนอแนะความเร็วเรียลไทม์จากเนวาดา 136180-01 สำหรับอัลกอริทึมการควบคุมเสถียรภาพ
เครื่องยนต์ทางทะเลและ turboshaft:
เวลาที่มีความแม่นยำสูงในการเรียกร้องสภาพการสั่นสะเทือน
OEM Skid Packages:
โมดูลขนาดกะทัดรัดในอุปกรณ์ที่บรรจุต้องใช้สายไฟน้อยที่สุด
การบันทึกลำดับของเหตุการณ์:
การจับเหตุการณ์ที่ประทับเวลาสำหรับการวินิจฉัยโดยใช้เนวาดา 136180-01
