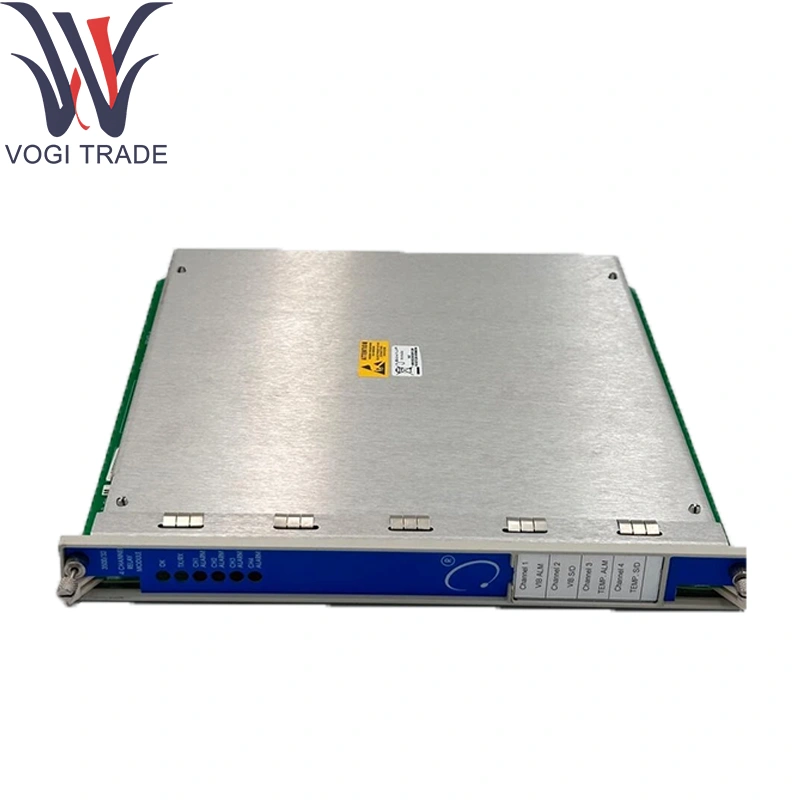

แบรนด์: Bently Nevadaคำอธิบาย: 125712-01เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 14ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นBently Nevada 125712-01 ให้เอาต์พุตรีเลย์ FormC แบบแยกสำหรับการเตือนภัยและการส่งสัญญาณการเดินทางในชั้นวางการตรวจสอบเครื่องจักร 3,500 ซีรีส์
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
125712-01 |
| หมายเลขสั่งซื้อ |
125712-01 |
| แคตตาล็อก |
3500/32 |
| คำอธิบาย |
โมดูลรีเลย์ 4 ช่อง |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
85389091 |
| มิติ |
24*2.4*16 (ซม.) |
| น้ำหนัก |
1.4 กิโลกรัม |
การสั่งซื้อข้อมูล
3500 โมดูลรีเลย์ 4 ช่องทาง
3500/32 -axx -bxx
ตอบ: โมดูลเอาท์พุท 0 1 โมดูลรีเลย์ 4 ช่องสัญญาณ I/O โมดูล
B: ตัวเลือกการอนุมัติเอเจนซี่ 0 0 ไม่มี 0 1 CSA/NRTL/C
ที่ได้รับการช่วยเหลือ
125712-01 โมดูลรีเลย์ 4 ช่องว่างอะไหล่
125720-01 โมดูล I/O รีเลย์ 4 ช่องว่าง
04425545 สายรัดข้อมือกราวด์ (ใช้ครั้งเดียว)
132319-01 เฟิร์มแวร์ IC
04400037 เครื่องมือกำจัด IC
00580436 ส่วนหัวขั้วต่อ, การเลิกจ้างภายใน, 6 ตำแหน่ง, สีเขียว
129771-01 คู่มือโมดูลรีเลย์ 4 ช่องทาง
พารามิเตอร์ทางเทคนิค
ช่องทางถ่ายทอด: 4 Independent Formc (SPDT) รีเลย์ของเนวาดา 125712-01
การจัดอันดับการติดต่อ:
5A ที่ 250VAC (โหลดต้าน)
5A ที่ 30VDC (โหลดต้านทาน)
ไดรฟ์คอยล์: ไดรฟ์โซลิดสเตตจาก 3,500 backplane logic; ไม่จำเป็นต้องใช้กำลังขดลวดภายนอกในเนวาดา 125712-01
เวลาตอบสนอง: ≤10msจากคำสั่งบัสไปยังการเปลี่ยนแปลงการเปลี่ยนแปลง
การแยก: 1kV ขดลวดต่อการติดต่อและการสัมผัสกับการสัมผัสกับอิเล็กทริก
ตัวบ่งชี้สถานะ: ไฟ LED แผงด้านหน้าต่อช่องสัญญาณสำหรับเอาท์พุทออนและเงื่อนไขความผิดพลาด
อินเทอร์เฟซ Backplane: ตัวเชื่อมต่อ Dual 50-pin ถึง 3500 Series Rack Data Bus
สภาพแวดล้อมการดำเนินงาน:
อุณหภูมิ: 0 ° C ถึง +70 ° C
ความชื้น: สูงถึง 95%RH, ไม่ใช่การระงับ
ฟังก์ชั่นผลิตภัณฑ์
สัญญาณเตือน/การส่งสัญญาณ: รับคำสั่งความผิดพลาดหรือคำสั่งสัญญาณเตือนผ่านบัสดิจิตอล 3500 และดำเนินการติดต่อรีเลย์ที่สอดคล้องกันไปยังวงจรภายนอกผ่านทางเนวาดา 125712-01
ข้อเสนอแนะการวินิจฉัย: ตรวจสอบการถ่ายทอดขดลวดและติดต่อสุขภาพ; รายงานเงื่อนไขที่ติดอยู่หรือการติดต่อกลับไปที่อินเทอร์เฟซระบบ
การสนับสนุนความซ้ำซ้อน: ในการกำหนดค่าหลายโมดูลช่องสามารถขนานหรือข้ามสายสำหรับแผนการลงคะแนนการถ่ายทอดการถ่ายทอดที่ไม่ปลอดภัย
พื้นที่แอปพลิเคชัน
การป้องกันของกังหัน overspeed: การขับโซลินอยด์การเดินทางไปยังกังหันในการตรวจจับความผิดปกติ overspeed
คอมเพรสเซอร์ไฟกระชาก/การเดินทาง: เริ่มปิดคอมเพรสเซอร์เมื่อเงื่อนไขไฟกระชากหรือแผงลอย
การป้องกันเครื่องกำเนิดไฟฟ้า: การเปิดใช้งานรีเลย์เปิดเบรกเกอร์บนความผิดปกติหรือการสูญเสียการเตือนภัย
แผงสัญญาณเตือนเสริม: ขับหลอดไฟและฮอร์นในท้องถิ่นสำหรับการประกาศความผิดพลาดของเครื่องจักรทั่วทั้งพืช
การเชื่อมต่อความปลอดภัย: การรวมเข้ากับโซ่เชื่อมต่อที่ได้รับการจัดอันดับ SIL สำหรับการปิดอุปกรณ์ฉุกเฉินของอุปกรณ์กระบวนการ
