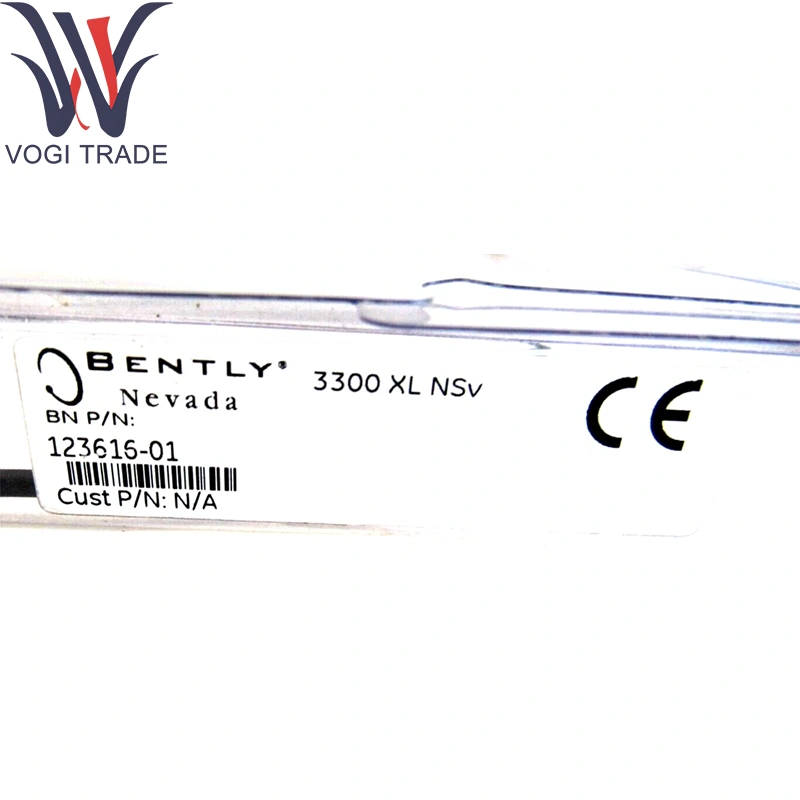

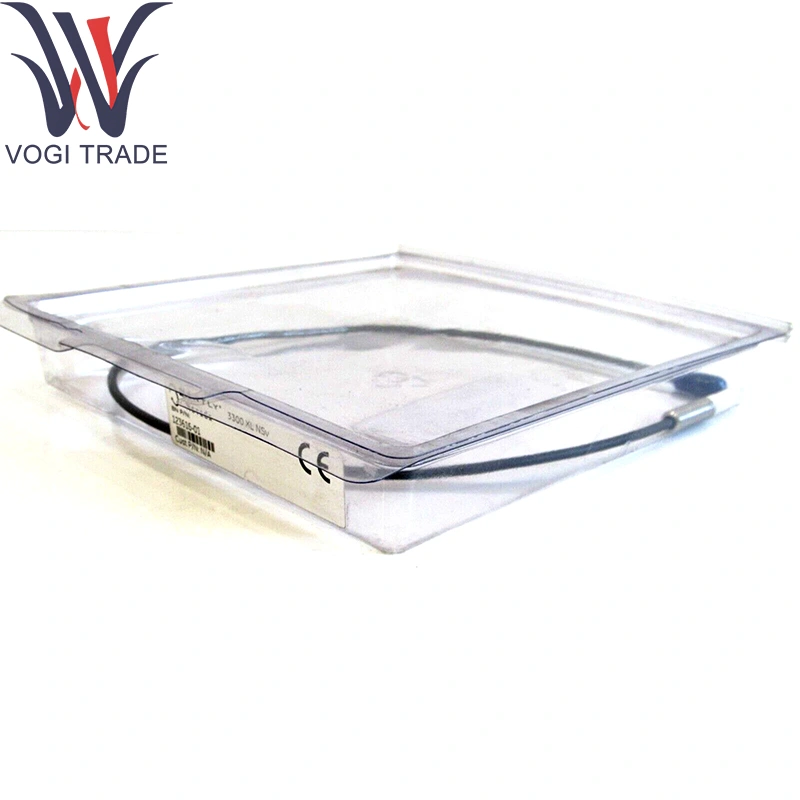

Bently Nevada 123616-01

การสั่งซื้อข้อมูล

3500/25-AA-BB-CC

ตอบ: จำนวนช่อง

01

การ์ด Keyphasor 2 ช่องทางเดียว (สั่งซื้อ 2 ช่องทาง)

02

การ์ด Keyphasor 2 ช่องสองอันครึ่ง (สั่งซื้อ 4 ช่อง)

B: ประเภทของโมดูล I/O

01

โมดูล I/O ที่มีการยุติภายใน

02

โมดูล I/O ที่มีการยุติภายนอก

03

I/O อุปสรรคภายในพร้อมการยุติภายใน

04

โมดูล I/O ที่แยกได้พร้อมการยุติภายใน (ออกแบบมาเพื่อใช้กับรถปิคอัพแม่เหล็ก)

05

โมดูล I/O ที่แยกได้พร้อมการยุติภายนอก (ออกแบบมาเพื่อใช้กับรถปิคอัพแม่เหล็ก)

C: ตัวเลือกการอนุมัติเอเจนซี่

00

ไม่จำเป็น

01

CSA/NRTL/C (คลาส 1, Div 2)

02

ATEX/IECEX/CSA (คลาส 1 โซน 2)

พารามิเตอร์ทางเทคนิค

อินพุต: 3300 XL Proximity Probe, –23 V DC กระตุ้นให้เนวาดา 123616-01

เอาท์พุท: 0–5 VP-P สัญญาณโพรบปรับอากาศ (เป็น≥ 2 kΩ) จากเนวาดา 123616-01

แบนด์วิดท์: 0.5 Hz ถึง 10 kHz (–3 dB)

กำไร: ชุดโรงงานที่ 1 mV/µm ทั่วไปในเนวาดา 123616-01; ± 5 % ความอดทน

พื้นเสียง: <1 µVRMS (1 Hz ถึง 10 kHz)

พลังงาน: ดึง 10 mA จากสายการกระตุ้นของโพรบผ่านทางเนวาดา 123616-01; ไม่จำเป็นต้องใช้พลังงานภายนอก

อุณหภูมิปฏิบัติการ: –20 ° C ถึง +85 ° C (มาตรฐาน)

ความชื้น: สูงถึง 95 % RH, IP67 แต่งงานแล้ว

ฟังก์ชั่นผลิตภัณฑ์

ให้การขยายสัญญาณการทำให้เป็นเส้นตรงและการกรองเสียงรบกวนผ่านเนวาดา 123616-01 สำหรับเอาต์พุตความใกล้ชิด-พร็อพเพื่อสร้างความมั่นใจในการวัดการกระจายของเพลาที่มีความเที่ยงตรงสูง preamplifier แบบอินไลน์เก็บรักษาความสมบูรณ์ของการกระตุ้นของโพรบและลดความไวต่อ EMI/RFI ในสภาพแวดล้อมอุตสาหกรรม

โมดูลสนับสนุนหลัก

โมดูลการตรวจสอบ: การ์ดปรับอากาศ 2300/20-00, การ์ดจอภาพดิจิตอล 3500/22 ที่เข้ากันได้กับเนวาดา 123616-01

Rack Chassis: 2300/00, 3500/00 หรือ 3701/00 ซีรีส์ซีรีส์

โมดูลรีเลย์และอะนาล็อกเอาท์พุท: 2300/03 โมดูลรีเลย์; 2300/04 โมดูล analog-output

โพรบ: Bently Nevada 3300 XL Series Probes Probes สำหรับ Bently Nevada 123616-01
