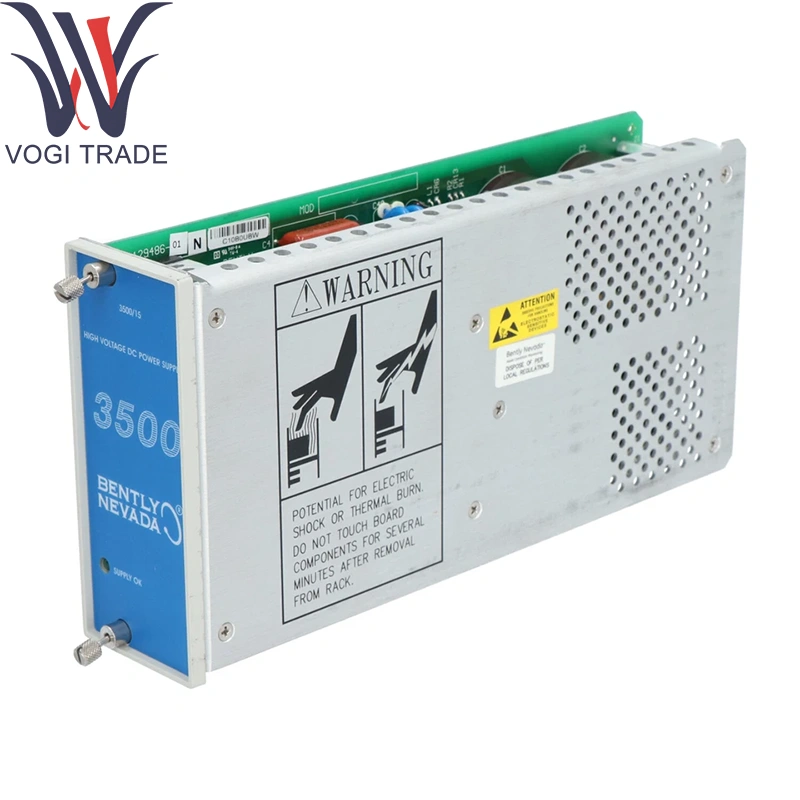

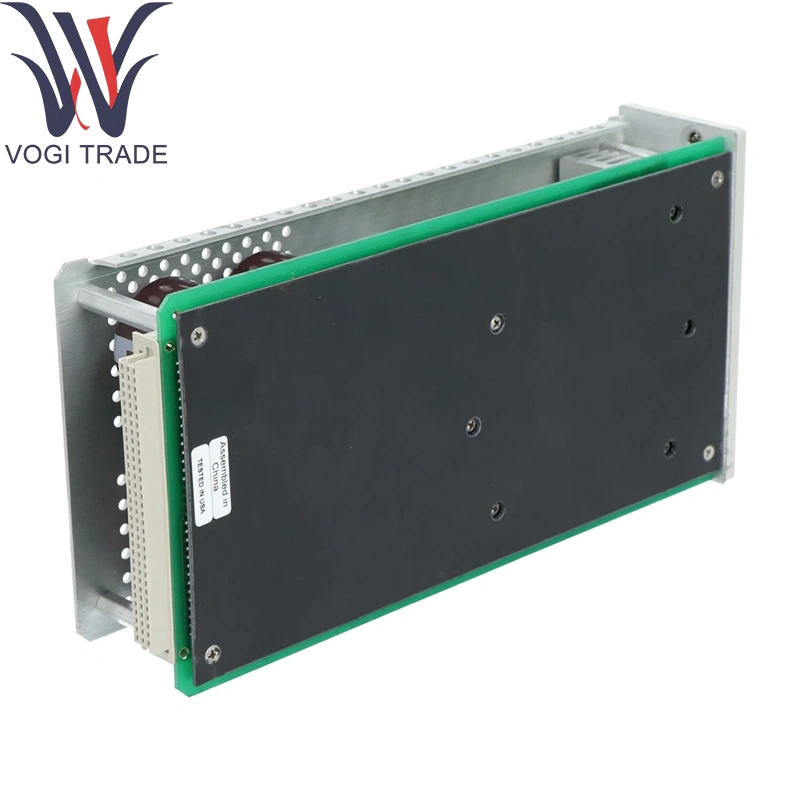

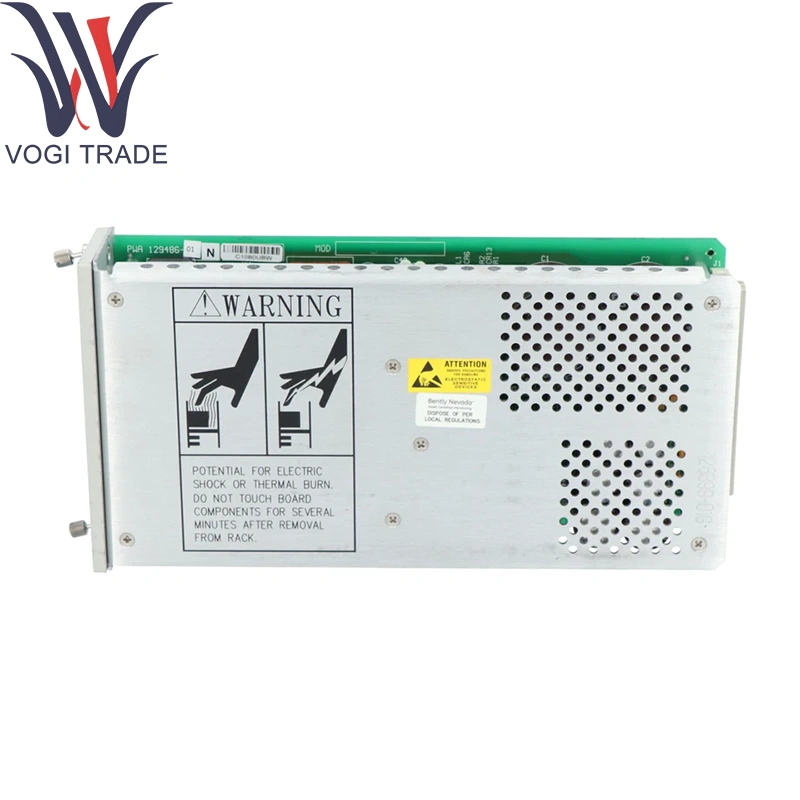

Bently Nevada 115m7750-01

paramete ทางเทคนิคRs

ตัวเลือกอินพุต:

18–32VDC (NOMINAL 24VDC) ผ่าน Rack Backplane

90–264VAC, 47–63Hz (ตัวแปลงตัวแปลง AC/DC ภายใน) สำหรับเนวาดา 115M7750-01

แรงดันเอาท์พุท: ± 250VDC เล็กน้อย (ปรับได้± 15% ผ่านการตัดแต่งแผงด้านหน้า)

โหลดปัจจุบัน: สูงถึง 50mA ต่อรางขั้ว (รวม 100mA) ในเนวาดา 115m7750-01

ระเบียบ: ± 5% จากการเปลี่ยนแปลงเต็มรูปแบบและการเปลี่ยนแปลงอินพุต

Ripple & Noise: ≤500mvp-p บนรางแรงดันสูง

การแยกตัว:

อินพุตสู่เอาท์พุท: 2kVDC

รางเอาท์พุทไปยังแชสซี: 1kVDC

การคุ้มครอง:

การปิดตัวลง จำกัด ในปัจจุบันด้วยการกู้คืนอัตโนมัติภายในเนวาดา 115m7750-01

การเดินทางด้วยความร้อนที่อุณหภูมิสูง

ตัวหนีบย้อนกลับและแคลมป์แรงดันไฟฟ้าเกินในอินพุต

ประสิทธิภาพ: ≥80% ที่โหลด 50%

ตัวบ่งชี้: ไฟ LED แผงด้านหน้าสำหรับ“+HV OK”,“ –HV OK” และ“ Fault”

การจัดอันดับสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: –20 ° C ถึง +65 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95%RH, ไม่ใช่การระงับ

ฟังก์ชั่นผลิตภัณฑ์

การสร้างแรงดันไฟฟ้าสูง: แปลงแร็คมาตรฐาน DC หรือ AC Mains เป็นราง± 250V DC ผ่าน Bently Nevada 115m7750-01 สำหรับอุปกรณ์สนามแรงดันสูง

การกระจายพลังงาน: ฟีดรางแรงดันสูงไปยังอุปสรรคหรือโมดูลเซ็นเซอร์ผ่าน backplane กำจัดการเดินสายไฟเอชเอสภายนอก

การตรวจสอบและการวินิจฉัย: ดูแลรางเอาท์พุทอย่างต่อเนื่องและรายงานความผิดพลาดจากเนวาดา 115m7750-01 ไปยังอินเทอร์เฟซระบบ

พื้นที่แอปพลิเคชัน

ระบบสิ่งกีดขวางที่มีความปลอดภัยภายใน: การเพิ่มพลังให้กับสิ่งกีดขวาง Z-Ener Diode กับ Bently Nevada 115m7750-01 ในพื้นที่ Zone2/Div2

เซ็นเซอร์พิเศษ: การขับขี่ตัวแยกเทอร์โมคัปเปิลแรงดันสูงหรือเครื่องเร่งความเร็ว

การติดตั้งติดตั้งเพิ่มเติม: การรวมอุปกรณ์ HV แบบดั้งเดิมเข้ากับชั้นวางที่ทันสมัยโดยใช้ Bently Nevada 115m7750-01 โดยไม่มีอุปกรณ์ภายนอก

ชั้นวางทดสอบและการสอบเทียบ: การจัดหา± 250V DC สำหรับการทดสอบม้านั่ง
