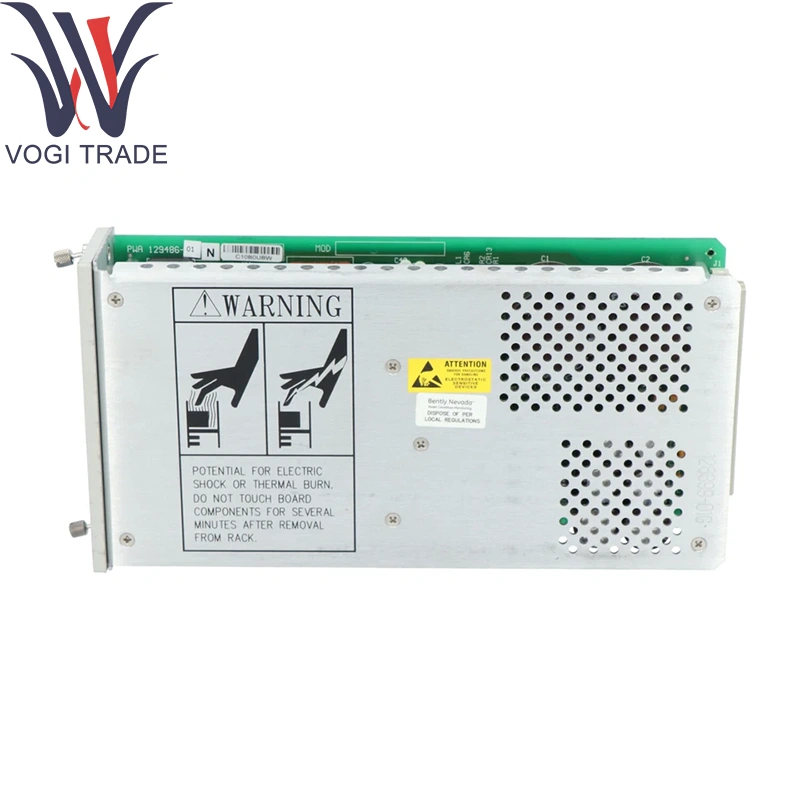

Bently Nevada 114m5335-01

พารามิเตอร์ทางเทคนิค

แรงดันไฟฟ้าอินพุต: 18–32VDC (NOMINAL 24VDC) สำหรับ Bently Nevada 114M5335-01

รางเอาท์พุทและการจัดอันดับ:

24VDC @ สูงสุด 8A (เพื่อป้อนการ์ดและบัตรที่ไม่ใช่แบร์ริเออร์)

12VDC @ สูงสุด 2A (สำหรับวงจรตรรกะเสริมและตัวบ่งชี้) ใน Bently Nevada 114M5335-01 Bently Nevada

ระเบียบ: ± 5% ความทนทานต่อเอาต์พุตมากกว่าโหลดเต็ม

Ripple & Noise: ≤100mV P-P บนรางทั้งสอง

การแยกตัว:

อินพุตไปยังเอาท์พุท: 2kV DC

ระหว่างรางเอาท์พุท: 500V DC

การคุ้มครอง:

การปิดตัวลงด้วยการกู้คืนอัตโนมัติ

การป้องกันลัดวงจร

การป้องกันอินพุตแบบย้อนกลับโพลาริตี้

คัตออฟความร้อนที่อุณหภูมิสูงเกินไป

ประสิทธิภาพ: ≥90% ที่โหลด 50%

ตัวบ่งชี้: ไฟ LED แผงด้านหน้าสำหรับสถานะ“ ตกลง” แต่ละทางรถไฟและเงื่อนไขความผิดพลาด

การจัดอันดับสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: –20 ° C ถึง +70 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95% RH, ไม่ใช่การระงับสำหรับเนวาดา 114M5335-01

ฟังก์ชั่นผลิตภัณฑ์

DC Power Conversion: ใช้อินพุต DC สิ่งอำนวยความสะดวกและสร้างเอาต์พุต DC แรงดันไฟฟ้าต่ำที่ควบคุมได้ผ่าน Bently Nevada 114M5335-01 ที่ต้องการโดยโมดูลชั้นวาง

การกระจาย: ให้การกระจายการหลอมรวมไปยังการ์ดอุปสรรคผ่านตัวเชื่อมต่อชั้นวาง backplane

การตรวจสอบและการวินิจฉัย: รายงานสุขภาพรถไฟไปยังส่วนต่อประสานระบบจากเนวาดา 114M5335-01 สำหรับการบันทึกการเตือนภัย

พื้นที่แอปพลิเคชัน

การติดตั้งที่ปลอดภัยภายใน: การให้อาหารโมดูลสิ่งกีดขวางภายในโดยใช้ Bently Nevada 114M5335-01 ในตำแหน่ง Zone2/Div2

ชั้นวางการตรวจสอบมาตรฐาน: การจัดหาโมดูล 24V และ 12V ไปยังโมดูลความใกล้ชิด/การสั่นสะเทือน

โครงการติดตั้งเพิ่มเติม: การเปลี่ยนอุปกรณ์ DC แบบกระจายด้วยโซลูชั่นที่ติดตั้งแบบรวมศูนย์

ม้านั่งทดสอบและสอบเทียบ: จัดหาราง DC ที่มั่นคงด้วยเนวาดา 114M5335-01 สำหรับการทดสอบม้านั่ง
