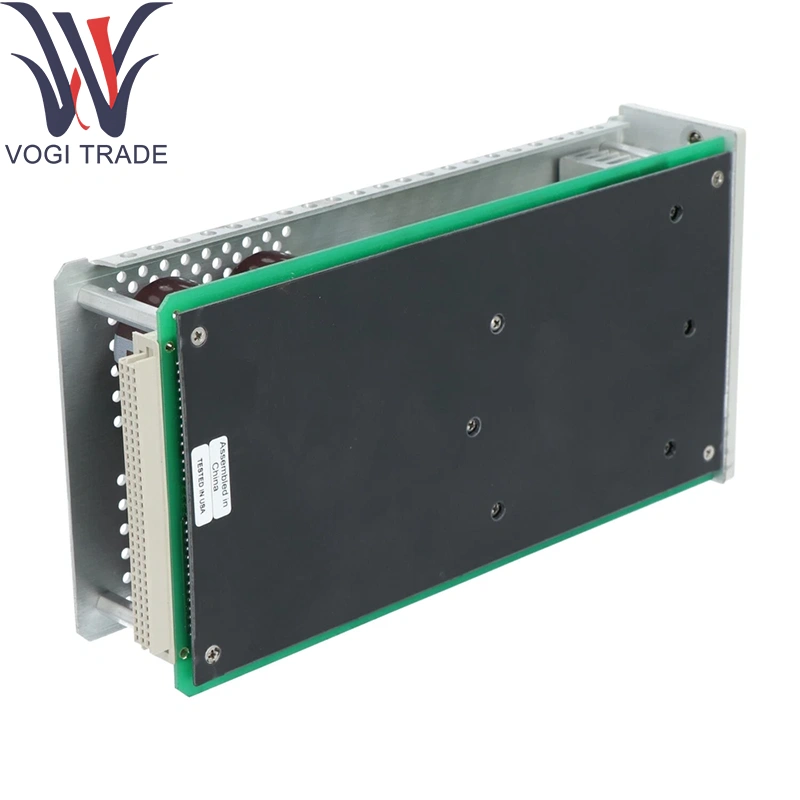

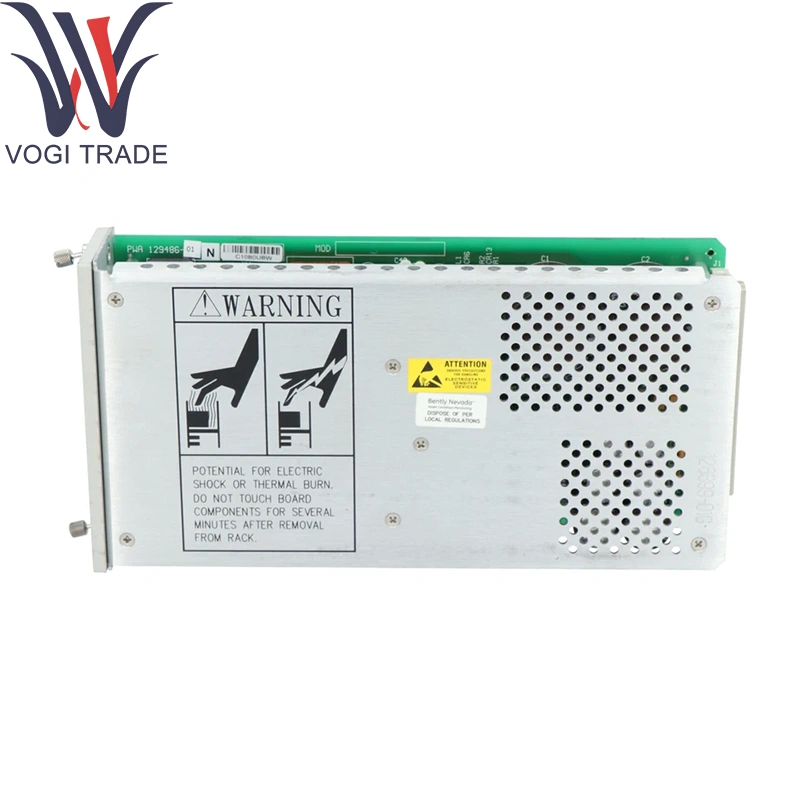

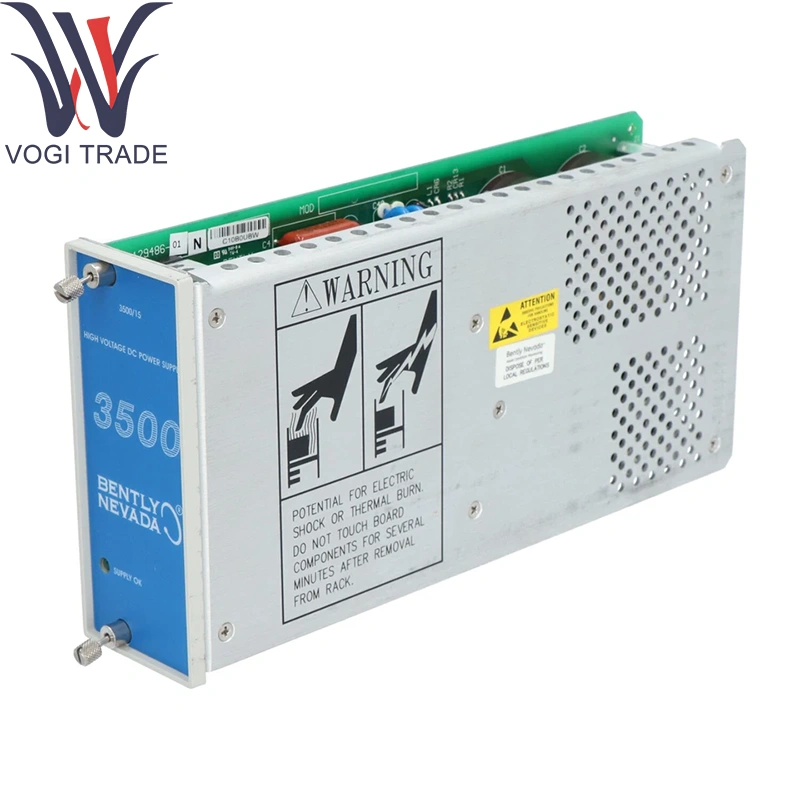

แบรนด์: Bently Nevadaคำอธิบาย: 114M5329-01เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 9ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นBently Nevada 114M5329-01 THE 114M5329-01 HV-PIM ใช้ในระบบชั้นวาง BentyNevada 3500 และ 3700 Series เพื่อสร้างและกระจายราง DC แรงดันสูงที่ต้องการ
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
114m5329-01 |
| หมายเลขสั่งซื้อ |
114m5329-01 |
| แคตตาล็อก |
3500/15 |
| คำอธิบาย |
แหล่งจ่ายไฟ DC แรงดันสูง |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8473309000 |
| มิติ |
12*5.8*25 (ซม.) |
| น้ำหนัก |
1.4 กิโลกรัม |
พารามิเตอร์ทางเทคนิค
แรงดันไฟฟ้าอินพุต: 18–32VDC ผ่านชั้นวาง backplane (เล็กน้อย 24VDC) สำหรับ Bently Nevada 114M5329-01 Bently Nevada
แรงดันเอาท์พุท: +350VDC (ปรับได้± 10% ผ่านโพเทนชิออมิเตอร์ด้านหน้า)
โหลดสูงสุดกระแส: 30mA ต่อราง (การออกแบบเอาท์พุทเดี่ยว) ในเนวาดา 114M5329-01
กฎระเบียบ: ± 5% จากการเปลี่ยนแปลงของโหลดเต็มและแรงดันไฟฟ้าอินพุต
Ripple & Noise: ≤200MVP-P (แบนด์วิดท์ 0–10KHz)
การแยกตัว:
อินพุตไปยังเอาท์พุท: 3KVDC สำหรับเนวาดา 114M5329-01
เอาท์พุทถึงแชสซี: 1.5kVDC
การคุ้มครอง:
การปิดตัวลงด้วยกระแสไฟฟ้าอัตโนมัติ
เครื่องช่วยลดความร้อนด้วยการรีเซ็ตอัตโนมัติ
การป้องกันอินพุตแบบย้อนกลับโพลาริตี้
ประสิทธิภาพ: ≥85% ทั่วไปที่โหลด 50%
ตัวชี้วัด: ไฟ LED แผงด้านหน้าสำหรับ“ HV OK” และ“ Fault”
สภาพแวดล้อมการดำเนินงาน:
อุณหภูมิ: –20 ° C ถึง +65 ° C
ความชื้น: 0–95%RH, ไม่ใช่การระงับ
ฟังก์ชั่นผลิตภัณฑ์
แปลง Power Rack DC เป็นตัวควบคุม +350V DC ผ่านทาง Nevada 114M5329-01 สำหรับเซ็นเซอร์แรงดันไฟฟ้าสูงหรือเครือข่ายสิ่งกีดขวาง ตรวจสอบสุขภาพเอาท์พุทอย่างต่อเนื่องและรายงานความผิดพลาดไปยังอินเทอร์เฟซระบบ
พื้นที่แอปพลิเคชัน
preamplifiers Proximity Probe: จัดหาแรงกระตุ้นแรงดันสูงโดยใช้ Bently Nevada 114M5329-01 สำหรับสายเคเบิล 3300 XL ในระยะยาว
อุปสรรคด้านความปลอดภัยภายใน: การขับขี่เครือข่าย Zener-Barrier ที่ต้องการราง DC ที่ยกระดับ
ตัวแยกเซ็นเซอร์ที่มีความต้านทานสูง: เพิ่มพลังให้กับตัวแยกพิเศษที่ต้องการอินพุต HV
ติดตั้งเพิ่มเติมและชั้นวางทดสอบ: การรวมอุปกรณ์ HV แบบดั้งเดิมเข้ากับเนวาดา 114M5329-01 โดยไม่มีอุปกรณ์ภายนอก
