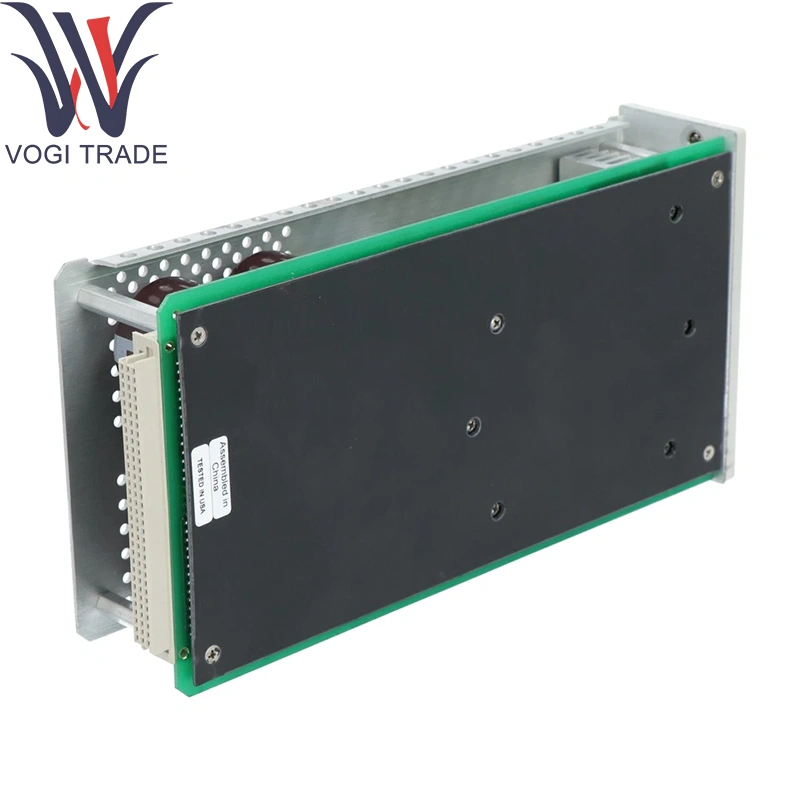

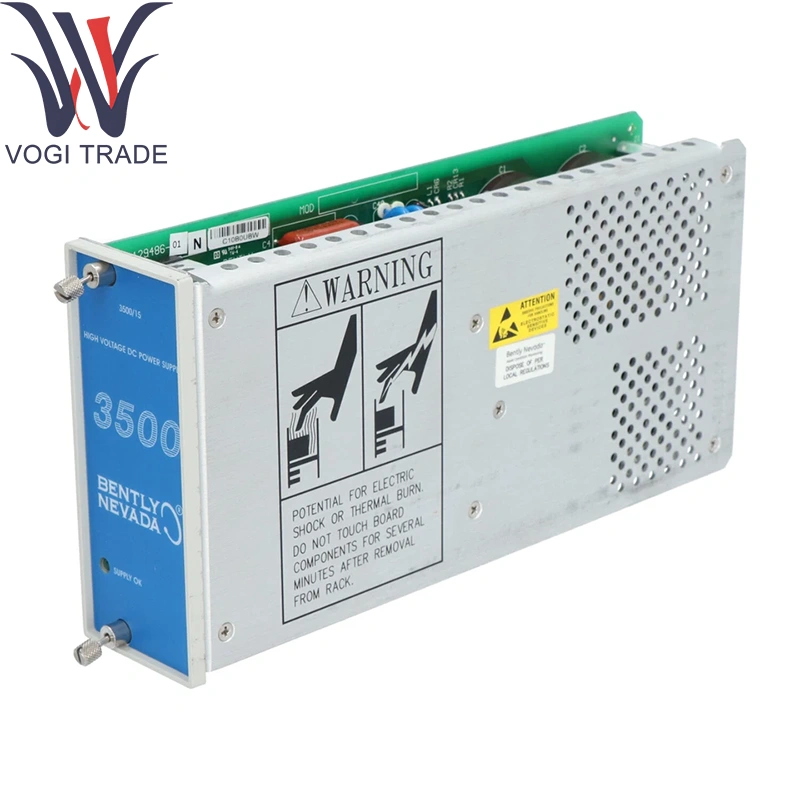

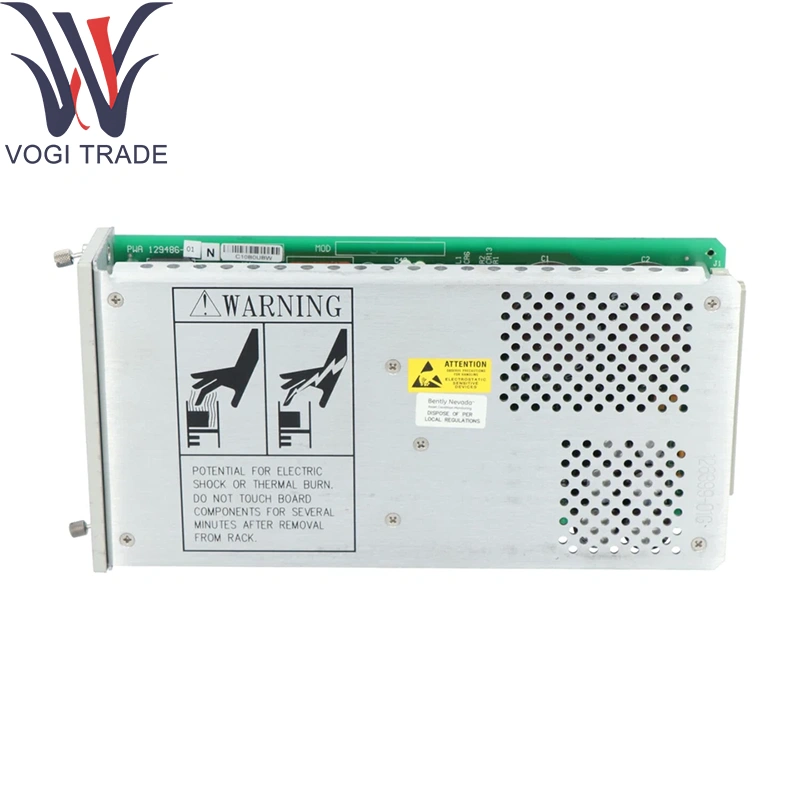

Bently Nevada 106M1079-01

พารามิเตอร์ทางเทคนิค

แรงดันไฟฟ้าอินพุต:

100–240VAC, 47–63Hz (การตรวจจับอัตโนมัติ) สำหรับเนวาดา 106M1079-01

แรงดันเอาต์พุตและการจัดอันดับ:

24VDC @ สูงสุด 5A (สำหรับอุปสรรคและโมดูลตรวจสอบ)

12VAC @ สูงสุด 2A (สำหรับเครื่องทำความร้อนบล็อกเทอร์มินัลโคมไฟ) ในเนวาดา 106M1079-01

ระเบียบ: ± 5% ภายใต้เงื่อนไขโหลดเต็ม

การแยกตัว:

ปฐมภูมิถึงมัธยมศึกษาตอนต้น: 2KVAC

ทุติยภูมิถึงแชสซี: 1KVAC

การคุ้มครอง:

การ จำกัด การไหลเข้าของกระแส (Soft-start) โดย Bently Nevada 106M1079-01

การปิดเกินพิกัด/ลัดวงจรด้วยชุดรีเซ็ตอัตโนมัติ

คัตออฟความร้อนที่อุณหภูมิสูงเกินไป

ประสิทธิภาพ: ≥80% ที่โหลด 50%

การปฏิบัติตาม EMC: ตรงกับ IEC61000-6-2 (ภูมิคุ้มกันอุตสาหกรรม) และ IEC61000-6-4 (การปล่อย)

การจัดอันดับสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: –20 ° C ถึง +65 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95%RH, ไม่ใช่การระงับ

ฟังก์ชั่นผลิตภัณฑ์

แปลงไฟ AC ที่เข้ามาเป็นทั้ง DC ที่มีการควบคุมและเอาต์พุต AC แรงดันต่ำผ่าน Bently Nevada 106M1079-01 ที่ต้องการโดยสิ่งกีดขวางที่ติดตั้งบนชั้นวางจอภาพและโมดูลเสริม กระจายพลังงานผ่านอินเตอร์เฟส backplane หรือ terminal block ในขณะที่ตรวจสอบสุขภาพของรางรถไฟและให้การบ่งชี้สถานะของแผงด้านหน้า

พื้นที่แอปพลิเคชัน

พลังความปลอดภัยที่แท้จริงภายใน: การจัดหา DC แรงดันไฟฟ้าต่ำให้กับการ์ดสิ่งกีดขวางภายในในเนวาดา 106M1079-01 สำหรับระบบโซน 2/Div2

การติดตั้งแร็คมาตรฐาน: จอภาพการเปิดเครื่องและโมดูล I/O ในแผงควบคุมแก๊ส-มดลูกคอมเพรสเซอร์และแผงควบคุมเครื่องกำเนิดไฟฟ้า

โหลด AC เสริม: การขับเครื่องทำความร้อนบล็อกเทอร์มินัลไฟแสดงสถานะและอุปกรณ์เสริมขนาดเล็กภายในตู้ชั้นวาง

โครงการติดตั้งเพิ่มเติม: การเปลี่ยนหม้อแปลงภายนอกที่แตกต่างกันด้วย Bently Nevada 106M1079-01 แหล่งจ่ายไฟที่ติดตั้งบนชั้นวางแบบรวม
